Xerox 8254E [101/240] Меню platen heater нагреватель рабочей поверхности принтера

E 8264e цветной широкоформатный принтер 1

В настоящем руководстве описаны процедуры проводимые перед началом эксплуатацией и порядок работы с цветными широкоформатными принтерами xerox 8254e и xerox 8264e 3

Для облегчения восприятия информации в данном руководстве используются следующие символы 3

Краткие сведения 3

Назначение и целевая аудитория 3

Настоящее руководство составлено для владельцев и операторов принтера перед тем как приступить к эксплуатации принтера необходимо полностью ознакомиться с данным руководством и изложенными в нем инструкциями 3

Обозначения используемые в руководстве 3

Содержание 5

В настоящей главе описаны меры безопасности которые необходимо соблюдать во время установки и работы принтера 8254e или 8264e здесь изложены предупреждения и предостережения которые должен знать оператор а также информация о предупреждающих наклейках на корпусе принтера 11

В руководстве к принтеру и на наклейках прикреплённых к самому принтеру используются три категории предупреждений они делятся по степени получаемых оператором телесных повреждений или повреждений принтера 11

Введение 11

Во время установки принтера и работы с ним соблюдайте все указания и предупреждения изложенные в настоящем руководстве пользователя 11

Инструкции по технике безопасности 11

Ознакомьтесь со значениями следующих предупреждающих символов и соблюдайте инструкции изложенные в руководстве 11

Предупреждения предостережения и примечания 11

В данном разделе изложены общие меры безопасности которые необходимо соблюдать в целях безопасной эксплуатации принтера 12

Важная информация по технике безопасности 12

8264e предупреждающие наклейки 15

В данном разделе описываются предупреждающие наклейки а также указываются их местоположение и виды 15

Местоположение и вид предупреждающих наклеек 15

Местоположение предупреждающих наклеек на принтере 8264e показано на следующих двух рисунках 15

Обращение с предупреждающими наклейками 15

Предупреждающие наклейки 15

Предупреждающие наклейки прикреплены к тем компонентам принтера которые требуют особого внимания перед эксплуатацией принтера ознакомьтесь с расположением наклеек и их назначением 15

8254e 8264e руководство пользователя 16

Виды предупреждающих наклеек 16

Внимание 16

Инструкции по технике безопасности 16

E 8264e руководство пользователя 7 17

Виды предупреждающих наклеек 17

Внимание 17

Инструкции по технике безопасности 17

8254e 8264e руководство пользователя 18

Виды предупреждающих наклеек 18

Внимание 18

Инструкции по технике безопасности 18

Не сгибайте и не вытаскивайте дренажную трубку которая служит для слива остатков чернил это может привести к утечке чернил и повреждению принтера 18

Устройство имеет две системы энергоснабжения если в ходе проведения технического обслуживания оба кабеля питания не отключены от сети возможно поражение электрическим током 18

8254e предупреждающие наклейки 19

Местоположение предупреждающих наклеек на принтере 8254e показано на рисунке 19

Местоположение и виды наклеек касающихся рабочих операций 20

Обращение с наклейками касающимися рабочих операций 20

Только для принтера 8254e наклейки касающиеся рабочих операций 20

E 8264e руководство пользователя 11 21

Виды наклеек касающихся рабочих операций смотрите раздел 21

Инструкции по технике безопасности 21

Эта страница намеренно оставлена пустой 22

1 высокоскоростная печать 23

2 широкий выбор совместимых носителей для печати 23

3 воспроизведение естественных цветов 23

4 несколько нагревателей 23

5 эффективное использование носителя для печати 23

Введение 23

Обзор продукта 23

Характеристики 23

8264e передняя секция 24

В данном разделе описываются названия компонентов принтера и их функции 24

Названия компонентов принтера и их функции 24

Передняя сторона принтера 24

8254e передняя секция 26

8264e задняя секция 27

Задняя сторона принтера 27

8254e задняя секция 28

Нагреватель рабочей поверхности принтера 29

Положение и функции нагревательных элементов 29

Предварительный нагреватель 29

Предварительный нагреватель расположен с задней стороны принтера между рулоном носителя для печати и печатающей головкой он используется для предварительного нагрева носителя перед печатью при нагреве открываются поры носителя благодаря чему на него лучше ложатся чернила 29

Этот нагреватель расположен под рабочей поверхностью принтера которая находится прямо под печатающей головкой нагреватель используется для подогрева чернил при нагреве чернил улучшается их фиксация на носителях для печати с покрытием или без него и оптимизируется управление размером точки что повышает качество печати 29

Послепечатный нагреватель 30

Послепечатный нагреватель расположен под направляющей носителя для печати он используется для завершения процесса фиксации чернил подсушивая чернила на изготовленном отпечатке 30

Панель управления принтером 31

1 функциональные кнопки 32

Функциональные кнопки имеют разные названия и функции в зависимости от текущего состояния принтера подробнее о состоянии принтера смотрите в разделе 4 состояние принтера 32

2 секция визуальной индикации 33

В случае появления на дисплее ошибки требующей перезапуска принтера сбой в работе принтера все лампы мигают в аварийном режиме 34

Если ошибка остается на дисплее даже после устранения неисправности свяжитесь с ближайшим дилером xerox 34

Ошибка требующая перезапуска принтера 34

Введение 35

Подготовка к работе 35

Подключение кабеля питания 35

8254e подключение кабеля питания 36

8264e подключение кабелей питания 36

Для принтера 8254e подходит только кабель с угловой вилко 36

Прямой кабель поставляемый с намоточным устройством принтера 8254e не подходит он будет мешать рулону носителя для печати 36

Включение и выключение питания принтера 39

Включение питания принтера 39

Выключение питания принтера 40

Подготовка кабелей 43

Подключение сетевого интерфейса 43

Системные требования 43

В этом разделе описана процедура присоединения интерфейсного кабеля 44

Вставьте интерфейсный кабель в разъем сетевого интерфейса расположенный на задней стороне принтера 44

Выключите принтер и компьютер 44

Подключение интерфейсного кабеля 44

Чтобы соединить принтер с компьютером выполните следующую процедуру 44

8264e загрузка рулонного носителя для печати 46

Загрузка рулонного носителя для печати 46

Обращение с носителем для печати 46

Временно установите держатели на расстоянии немного превышающем ширину устанавливаемого рулона носителя 47

Для повышения натяжения рулонного носителя и устранения провисания а также исключения появления ошибок no media found носитель для печати не обнаружен введите в зацепление пластины привода демпфера и соответствующие стопорные кронштейны на каждом из держателей рулона 47

Затяните стопорный рычаг на держателе рулона носителя левом поворачивая его при помощи храпового механизма по часовой стрелке пока держатель невозможно будет сдвинуть 48

Установите рулон на сердечник левого держателя установите картонную трубку рулона на сердечник до упора чтобы она прижалась к внутренней стороне фланца держателя 48

Для повышения натяжения рулонного носителя и устранения провисания а также исключения появления ошибок no media found носитель для печати не обнаружен введите в зацепление пластины привода демпфера и соответствующие стопорные кронштейны на каждом из держателей рулона 49

Затяните оба стопорных рычага 49

Передвиньте правый держатель рулона влево и вставьте его сердечник в картонную трубку рулона задвигайте держатель в трубку до конца чтобы внутренняя сторона его фланца плотно прижалась к трубке рулона не затягивайте стопорный рычаг 49

Поверните стопорный рычаг левого держателя рулона при помощи храпового механизма против часовой стрелки чтобы снова ослабить держатель когда оба держателя будут ослаблены переместите весь узел в центральное положение 49

8254e загрузка рулонного носителя для печати 50

8264e подготовка рулонного носителя для печати 51

Подготовка рулонного носителя для печати 51

Lever up рычаг поднят вверх 52

Во время инициализации не трогайте рычаг загрузки носителя печатающая головка может задеть прижимной валик что приведёт к сбою в работе принтера 52

Откройте переднюю крышку 52

Поднимите рычаг загрузки носителя на дисплее панели управления появится сообщение 52

Введенные при загрузке рулонного носителя в зацепление и зафиксированные пластины привода демпфера не позволят материалу провисать однако небольшое провисание носителя для печати можно легко устранить путем намотки его с чуть большим натяжением и повторной заправки в принтер 53

Вставьте рулонный носитель в прорезь загрузки на задней стороне принтера 53

Вытяните носитель из передней прорези загрузки которая находится внутри передней крышки приблизительно на один метр 53

При подготовке рулонного носителя для печати его края должны находиться на расстоянии не менее 5 мм от края прижимного валика несоблюдение может привести к проскальзыванию или образованию морщин на бумаге во время печати 55

A ослабьте стопорные рычаги левого и правого держателей рулона и передвиньте рулон влево или вправо 56

B затем зафиксируйте положение рулона стопорными рычагами 56

Для изменения положения носителя если его кромка расположена ближе 5 мм от края прижимного валика воспользуйтесь следующей процедурой 56

Зафиксируйте держатели рулона носителя прижав их к принтеру 56

E обрезка носителя для печати 57

Если передняя кромка носителя загружаемого рулона имеет неровные края обрежьте ее 57

Опустите рычаг загрузки носителя 57

Опустите рычаг загрузки носителя для печати пониже чтобы увеличить прижим 57

8254e подготовка рулонного носителя для печати 58

Во время инициализации не трогайте рычаг загрузки носителя печатающая головка может задеть прижимной валик что приведет к сбою в работе принтера 59

Вставьте рулонный носитель в прорезь подачи 59

Отведите рычаг загрузки носителя для печати назад на дисплее панели управления появится 59

Перед установкой смотайте рулон поплотнее 59

Сообщение lever up рычаг поднят вверх 59

Откройте переднюю крышку и вытяните носитель из принтера 60

Чтобы устранить малейшее провисание носителя скручивайте его назад с помощью фланцев вала рулона одновременно удерживая переднюю кромку 60

Настройка типа носителя для печати 62

Пробная печать 65

Setup list список настроек 69

Nozzle check проверка сопел 70

Mode print печать режимов 71

Color palette палитра цветов 72

Adjust print настройка печати 73

Юстировка bi dq 79

В этой главе описывается управление принтером 81

Введение 81

На блок схеме представлена процедура использования принтера при необходимости обращайтесь к соответствующему разделу 81

Не трогайте направляющую носителя во время печати она имеет повышенную температуру и может вызвать ожоги не трогайте прорезь подачи носителя для печати рабочую поверхность принтера или направляющую носителя во время работы нагревателей они имеют повышенную температуру и могут вызвать ожоги обеспечьте хорошую вентиляцию в помещении это позволит предотвратить возгорание а операторы не будут чувствовать себя плохо из за паров чернил 81

Не храните горючие материалы на рабочей поверхности принтера это может привести к возгоранию не проливайте воспламеняющуюся жидкость на рабочую поверхность принтера это может привести к возгоранию 81

Порядок работы 81

Эксплуатация принтера 81

1 переход из меню standard стандартное в меню setup настройка 82

Готов к печати 82

Дисплей меню настройки 82

Изменение состояние принтера 82

Состояние принтера 82

2 переход из меню setup настройка к меню standard стандартное 83

Использование носителя для печати 83

Тип носителя для печати 83

Меры предосторожности при работе с носителем для печати 84

Норма изменения в пределах 2 c в час в пределах 5 в час 84

Обеспечиваемый диапазон точности печати 84

От 22 c до 30 c от 40 до 60 84

Температура влажность 84

8254e область печати 85

8264e область печати 85

Меры предосторожности при хранении носителя для печати 85

Не храните носитель для печати в условиях высокой температуры высокой влажности и там где на него будут попадать прямые солнечные лучи 85

Область печати 85

Обязательно смотайте рулон носителя для печати после снятия с узла подачи затем заверните носитель для печати в отдельный пакет и храните его в коробке 85

При хранении носителя для печати учитывайте следующее 85

Принтер 8254e имеет следующую область печати 85

Принтер 8264e имеет следующую область печати 85

Храните носитель для печати в сухом месте 85

Регулировка высоты печатающей головки 86

Чтобы поднять печатающую головку 86

Закройте переднюю крышку 88

Возврат печатающей головки в исходное положение 89

Загорится зеленая индикаторная лампа low на панели управления 90

Переместите оранжевый рычаг регулировки высоты печатающей головки вниз 90

Закройте переднюю крышку 91

В этом разделе описываются меню принтера 92

Значения в каждом списке это установленные производителем настройки по умолчанию т е исходные значения 92

Меню 1 настройка 92

Общее описание структуры меню 92

После названия главного меню означает что главное меню имеет подменю 92

Меню selection выбор 93

Меню setup настройка пункт 1 из 7 меню setup 93

Откроется первое подменю set1 media type настройка 1 тип носителя для печати для перемещения вверх или вниз по пунктам меню setup настройка внизу в левой колонке используйте кнопки и 93

Перечень подменю в списке меню setup настройка зависит от выбора сделанного в меню selection выбор 93

Позволяет установить различные настройки конфигурации принтера 93

Меню mediatype тип носителя для печати 95

Позволяет настроить тип носителя для печати 95

Если используется нерекомендованный носитель для печати могут возникнуть следующие проблемы ошибка обнаружения носителя для печати перекос повреждение и образование морщин на носителе для печати застревание носителя для печати желаемое качество печати невозможно получить из за пятен размытости изображения или грязи невозможно обнаружить конец рулона носителя для печати на неисправности связанные с использованием нерекомендованного носителя для печати не распространяется гарантия и все расходы за ремонт несет пользователь за более подробной информацией обращайтесь к ближайшему дилеру xerox 96

Меню user media пользовательский носитель для печати позволяет задать конфигурацию различных настроек используемого носителя для печати в меню user media можно задать конфигурации для тридцати различных носителей 96

Для каждого режима печати заданы следующие настройки качества 97

Если в меню print mode режим печати выбран параметр banner 1 или banner 2 то в меню test print пробная печать пункт paletteprint печать палитры отсутствует 97

Меню print mode режим печати 97

Меню test print пробная печать 97

Подробная информация о режиме печати 97

Позволяет указать настройки качества печати режим печати в соответствии с используемыми данными печати или скоростью печати 97

1 меню initial print печать из исходного положения 98

2 меню initial change изменение исходного положения 98

Меню pf adjust настройка pf позволяет настроить конфигурацию различных настроек для коррекции подачи носителя для печати 98

Позволяет задать изменение регулировки исходного положения 98

Позволяет настроить печать с регулировкой исходного положения 98

3 меню confirm print печать с подтверждением 99

4 меню micro print печать с микрорегулировкой 99

5 меню micro change изменение микрорегулировки 99

Позволяет выполнить печать с микрорегулировкой 99

Позволяет выполнить печать с подтверждением 99

Позволяет установить изменение микрорегулировки 99

Меню pre heater преднагреватель 100

Позволяет настроить температуру предварительного нагревателя носителя перед печатью данная функция активна во время печати 100

Установленная температура преднагревателя зависит от носителя для печати чтобынастроить температуру преднагревателя свяжитесь с ближайшим торговым представителем xerox для получения списка рекомендуемых носителей для печати 100

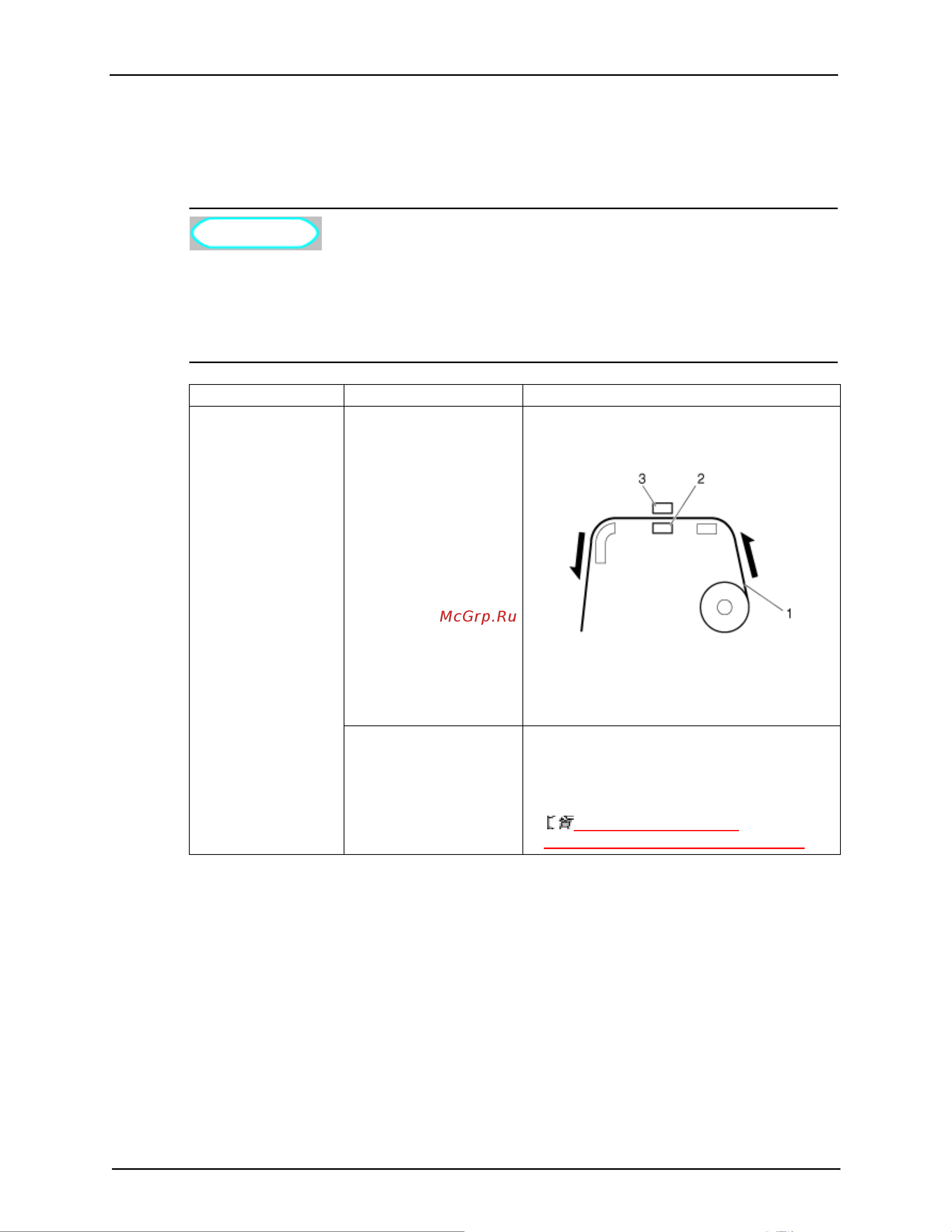

Меню platen heater нагреватель рабочей поверхности принтера 101

Позволяет установить температуру нагревателя рабочей поверхности принтера который используется для разогрева чернил и повышения качества печати данная функция активна во время печати 101

Температура нагревателя рабочей поверхности принтера зависит от носителя для печати чтобы задать температуру нагревателя свяжитесь с ближайшим торговым представителем xerox для получения списка рекомендуемых носителей для печати 101

Меню after heater послепечатный нагреватель в модели 8254e это меню называется drier menu меню устройства сушки но пункты меню и шаги работы с ним не отличаются от данного меню позволяет установить температуру послепечатного нагревателя для сушки отпечатка данная функция активна во время печати 102

Меню standbyheating нагрев в режиме ожидания позволяет установить период времени для предварительного нагрева нагревателя когда принтер находится в режиме ожидания 102

Установленная температура послепечатного нагревателя зависит от носителя для печати чтобы задать температуру нагревателя свяжитесь с ближайшим торговым представителем xerox для получения списка рекомендуемых носителей для печати 102

Для 8264e меню effect эффекты 103

Меню effect эффекты 103

Меню vacuum fan вытяжной вентилятор позволяет настроить работу вытяжного вентилятора 103

Меню моделей 8264e и 8254e немного отличаются ниже приводятся оба меню 103

Позволяет настраивать параметры меню effect эффекты настройки данного меню позволяют улучшить качество печати за счет регулировки установленного режима печати 103

Для 8254e меню effect эффекты 104

Меню flushing промывка 105

Это меню позволяет настроить процедуру промывки 105

В случае выбора настройки on media на носителе для печати в меню flushing промывка настройка меню side margin отключается и автоматически устанавливается то поле на котором будет проводиться процедура промывки 4 меню flushing промывка 106

Когда на дисплее показано on media для доступа к подменю нажмите кнопку enter ввод 106

Меню flushing return count периодичность промывки 106

Меню side margin боковое поле 106

Позволяет настроить во время печати правое и левое боковые поля 106

Только для 8264e если используются планки держателя носителя для печати установите для бокового поля значение 10 мм 4 только 8264e установка планок держателя носителя для печати 106

Увеличение промежутка между промывками может привести с засорению печатающей головки во время длительной печати 106

Это меню позволяет настроить периодичность возвращений печатающей головки на исходный узел промывки при выбранной в меню flushing промывка настройке on media на носителе для печати именно это называется периодичность промывки flushing return count 106

Если в меню обнаружения носителя media detection установлена настройка off выключено установите ту ширину носителя для печати которая установлена в меню media width ширина носителя для печати 4 меню media width ширина носителя для печати 107

Если же обнаружение носителя проводится автоматически во время его инициализации в меню будет показана определенная принтером ширина носителя для печати 2 меню mediawidth ширина носителя для печати с автоматическим определением смотрите ниже 107

Если при инициализации носителя для печати не проводится его обнаружение это меню позволяет вручную установить расстояние между левой кромкой носителя и линией 5 мм на направляющей носителя 1 меню media width ширина носителя для печати без автоматического определения смотрите ниже 107

Меню media initial инициализация носителя для печати 107

Меню media width ширина носителя для печати 107

Позволяет выбрать режим автоматического определения принтером ширины и передней кромки носителя во время инициализации носителя для печати 107

1 меню media width ширина носителя для печати без автоматического определения 108

2 меню mediawidth ширина носителя для печати с автоматическим определением 108

Выбор значения превышающего ширину носителя для печати которая установлена в меню media width может привести к попаданию чернил на носитель или принтер 108

Если в меню узла намотки выбрана настройка type 1 тип 1 настройка меню prev stick предотвращение застревания будет отключена 4 меню prev stick предотвращение застревания 109

Если узел намотки не установлен не выбирайте настройку type 1 тип 1 из заэтого принтер будет работать неправильно 109

Меню take up намотка 109

Подробную информацию об узле намотки можно получить у ближайшего дилера xerox 109

Позволяет настроить работу дополнительного узла намотки 109

Меню origin исходное положение 110

Позволяет установить место начала печати данных т е исходное положение печати используйте данное меню для печати на поле с изменением позиции печати данных на носителе 110

Если в меню take up намотка выбрана настройка type 1 тип 1 настройка prev stick предотвращение застревания будет отключена 111

Меню cr movement перемещение cr 111

Меню prev stick предотвращение застревания 111

Меню take up намотка 111

Позволяет настроить диапазон перемещения головки во время печати 111

Позволяет настроить работу вентилятора головки включайте вентилятор головки в случае печати размытого изображения или отсутствия на нем точек 111

Позволяет предотвратить застревание носителя при запуске печати 111

Только 8264e меню head fan вентилятор головки 111

Меню overwrite cnt счетчик перезаписи 112

Меню overwrite wait ожидание перезаписи 112

Меню slant check проверка перекоса 112

Позволяет настроить счетчик перезаписи на линию 112

Позволяет настроить функцию обнаружения перекоса носителя для печати во время его загрузки 112

Позволяет установить время ожидания перезаписи при печати 112

Узкий носитель недостаточно прогревается нагревателем что снижает качество печати в этом случае установите время overwrite wait и прогревайте носитель 112

Используется для вывода на дисплей состояния установленных на принтере картриджей с чернилами 113

Используйте только рекомендованные картриджи с чернилами в случае использования других картриджей состояние чернил в меню ink status будет отображаться неправильно 113

Меню auto cleaning автоматическая очистка 113

Меню ink status состояние чернил 113

Позволяет установить интервал автоматической очистки если с момента выполнения последней печатной работы пройдет больше установленного времени перед выполнением следующей печатной работы головка будет автоматически очищена это позволит защитить печатающую головку от засорения 113

Меню roll length длина рулона 114

Меню roll media length длина рулона носителя для печати 114

Позволяет установить длину рулона носителя для печати 114

Позволяет установить длину рулона носителя для печати нажатие кнопки enter ввод при индикации rollx на дисплее позволяет перейти в следующее подменю 114

Устанавливайте длину носителя для печати при каждой смене рулона при несоблюдении этого правила остаток носителя для печати в рулоне будет отображаться неправильно 114

Используйте только специальное чистящее средство номер по каталогу vj msink3 cl220 115

Меню cr maintenance обслуживание cr 115

Меню head wash промывка головки 115

На промывку системы может уйти большое количество чернил как для резервуара так и для губки 115

Позволяет провести обслуживание используйте данную функцию для очистки скребка и внешней поверхности печатающей головки 6 обслуживание скребка очистки 115

Позволяет провести процедуру промывки печатающей головки 115

Только 8264e очистка вокруг печатающей головки 4 только 8264e очистка вокруг печатающей головки 115

В любом другом случае запасные части оплачивает заказчик 116

В период действия гарантии или при заключении контракта запасные части поставляются бесплатно 116

Меню initialization инициализация 116

Меню life times срок службы 116

Не используйте компоненты срок службы которых истек не осталось ни одной звездочки на дисплее на возникшие при этом неисправности принтера гарантия не распространяется 116

Позволяет восстановить настройки принтера по умолчанию 116

Позволяет вывести на дисплей оставшийся срок службы для каждого компонента принтера 116

При замене компонентов с истекшим сроком службы 116

Меню ip address ip адрес 117

Меню subnet mask маска подсети 117

Перед вводом ip адреса обязательно проконсультируйтесь с сетевым администратором 117

Перед вводом маски подсети обязательно проконсультируйтесь с сетевым администратором 117

Позволяет настроить ip адрес принтера 117

Позволяет настроить для принтера маску подсети 117

E only меню media cut обрезка носителя для печати 118

Меню gateway шлюз 118

Перед вводом шлюза обязательно проконсультируйтесь с сетевым администратором 118

Позволяет настроить обрезку носителя для печати 118

Позволяет настроить функцию обработки начала отпечатка данную функцию следует использовать в случае появления полосчатости в начале отпечатка 118

Позволяет настроить шлюз 118

Только для 8254e front interlace обработка начала отпечатка 118

Даже в случае выбора all on следующая опция никогда не выводится на дисплей feed подача 119

Меню temporary временный режим 119

Меню test print пробная печать пункт 2 из 7 меню setup 119

На дисплей временно выводятся все возможные опции подменю setup настройка 119

Откроется первое подменю test1 nozzle check тест 1 проверка сопел для перемещения вверх или вниз по пунктам меню setup настройка внизу в левой колонке используйте кнопки и 119

Пробная печать 119

Процедуры меню testprint пробная печать приводятся в следующем разделе 119

Adjust print настройка печати 120

Выберите нужный режим печати затем проведите настройку 4 меню print mode режим печати 120

Если в меню print mode режим печати выбран параметр banner 1 или banner 2 то пункт paletteprint печать палитры в меню отсутствует 120

Меню adjust print настройка печати пункт 3 из 7 меню setup 120

Меню print mode режим печати 120

Необходимо провести настройку для каждого режима печати 120

Откроется первое подменю adj confirm настройка 1 подтвердить для перемещения вверх или вниз по пунктам меню setup настройка внизу в левой колонке нажимайте кнопки и 120

Позволяет настроить оптимальное качество печати на принтере 120

После названия меню означает что это меню имеет подменю 120

Только для 8264e bi d speed 120

Меню cleaning очистка пункт 4 из 7 меню setup 121

Откроется первое подменю clean1 economy очистка 1 экономная для перемещения вверх или вниз по пунктам меню setup настройка внизу в левой колонке нажимайте кнопки и 121

Очистка печатающей головки 121

Очищать головку можно когда на дисплее панели управления имеется сообщение ready to print готов к печати процедура управления приводится ниже 121

Позволяет настроить параметры очистки печатающей головки 121

После названия меню означает что это меню имеет подменю 121

Даже если в меню selection выбор установлено off не показывать настройки можно кратковременно вывести на дисплей выбрав temporary в меню setup настройка 122

Если выбрана настройка on на дисплее панели управления будет показана звездочка 122

Меню selection выбор пункт 5 из 7 меню setup 122

Меню setup настройка 122

Откроется первое подменю select1 mediatype выбор 1 тип носителя для печати для перемещения вверх или вниз по пунктам меню setup настройка внизу в левой колонке нажимайте кнопки и 122

Позволяет изменять содержание меню настроек setup ненужные пункты меню можно убрать из списка 122

После названия меню означает что это меню имеет подменю 122

Feed подача 123

Даже в случае выбора all on следующая опция никогда не выводится на дисплей 123

Start пуск 124

В соответствии с интервалом времени установленным в меню time setting настройка времени выполняется автоматическая очистка печатающей головки 124

Выключаются все индикаторные лампы кроме лампы power питание 124

Выключаются все нагреватели 124

Меню 1 настройка нажмите кнопку пять раз чтобы на дисплее появилось menu6 version меню 6 версия чтобы посмотреть текущую версию встроенного программного обеспечения нажмите кнопку enter ввод 124

Меню 1 настройка нажмите кнопку шесть раз чтобы на дисплее появилось menu7 sleep mode меню 7 режим сна 124

Меню 7 режим сна нажмите кнопку enter ввод с помощью кнопок и можно выбрать настройку периодичности автоматической очистки или сразу же включить режим сна sleep mode 124

Меню sleep mode режим сна пункт 7 из 7 меню setup 124

Меню timer setting настройка таймера 124

Меню version версия пункт 6 из 7 меню setup 124

Останавливается выпускной вентилятор 124

Останавливается вытяжной вентилятор 124

Позволяет посмотреть версию встроенного программного обеспечения принтера 124

Меню timer setting настройка таймера 125

Меню sleep mode start переход в режим сна 126

Настройки в меню с панели управления 127

Процедура настройки в меню 127

Более подробная информация по каждому пункту меню настройки приводится в разделе 4 общее описание структуры меню 129

В этом разделе описывается меню настройки принтера panel setup настройка с панели меню panel setup имеет следующие пункты 129

Для выхода из текущего меню настройки нажмите кнопку cancel отменить 129

На дисплее появится предыдущее меню настройки 129

Обзор меню panel setup настройка с панели 129

При выходе в главное меню на дисплее появится сообщение ready to print готов к печати 129

Коррекция подачи носителя для печати 130

Подача носителя для печати 130

Управление с панели принтера 130

Настройка коррекции подачи носителя для печати 131

Только для 8264e как надежно зафиксировать носитель для печати 131

Только для 8264e установка планок держателя носителя для печати 144

Если планки не используются подвиньте их в исходное положение показанное на рисунке 148

Если установленные планки держателя мешают перемещению носителя для печати через принтер от их использования следует отказаться 148

Меню pre heater преднагреватель 149

Управление нагревательными элементами 149

Меню platen heater нагреватель рабочей поверхности принтера 153

Меню after heater послепечатный нагреватель 157

Меню standbyheating нагрев в режиме ожидания 161

G для уменьшения настройки нажимайте кнопку а для увеличения настройки нажимайте кнопку 163

Минимальная настройка 10 минут а максимальная настройка 240 минут 163

Использование панели управления во время печати 164

Подача носителя для печати 164

Остановка процесса печати 165

Изменение и подтверждение настроек во время печати 166

Процедура изменения и подтверждения настроек во время печати 166

Возвращение принтера в режим ready to print готов к печати без выбора backup не позволяет сохранить сделанные изменения 167

Для сохранения настройки измененной во время печати необходимо обязательно выбрать backup сохранить 167

Меню print start запуск печати выводится на дисплей только во время прогрева принтера 167

Настройки которые можно изменять или подтверждать во время печати 167

Временная остановка печати 168

E обрезка носителя для печати 169

Обрезка носителя для печати 169

Операции после печати 169

Если передняя кромка материала загружаемого рулона имеет неровные края обрежьте ее 170

На этом процедура обрезки рулонного носителя закончена 170

Обрежьте носитель поместив резак на канавку обрезки которая находится на направляющей носителя для печати 170

E обрезка носителя для печати когда в меню media cut обрезка носителя для печати выбран режим manual вручную 171

E обрезка носителя для печати когда в меню media cut обрезка носителя для печати выбран режим off выключено 172

Введение 173

Неисправности и сбои в работе принтера 173

Поиск и устранение неисправностей 173

Проблемы при установке и вводе в эксплуатацию 173

1 принтер не работает после включения питания 174

2 не работает после загрузки носителя для печати 174

2 чернила не подаются после пополнения 174

Принтер не печатает 174

3 при передаче данных с компьютера на дисплее принтера появляется ошибка и ничего не печатается 175

4 невозможно использовать компьютер в режиме он лайн по локальной сети 175

1 носитель застревает или рвется при инициализации 176

2 носитель для печати мнется во время инициализации 176

Если носитель для печати застревает или рвется снимите его как описано в разделе 5 в случае застревания носителя для печати 176

Неисправности связанные с носителем для печати 176

3 при инициализации устанавливается неправильный размер носителя для печати 177

4 носитель для печати часто застревает 177

5 перекос носителя во время печати 177

Использование носителя не рекомендованного для использования на этом принтере не позволит гарантировать его правильную подачу 177

1 блеклая или неполная печать 178

2 неправильная позиция печати часть носителя для печати не имеет изображения 178

3 размытое изображение 178

Неисправности относящиеся к печати 178

Нужное качество можно получить только при использовании рекомендованного носителя для печати 178

4 белые или черные линии полосчатость или волны на отпечатке 179

5 линии на отпечатке не прямые 179

6 двойные или соединенные линии на отпечатке 179

7 следы головки на хорошем носителе для печати 180

8 изображения обрезаны с левой стороны 180

9 отсутствуют части изображений 180

В этом разделе описываются сообщения выводимые на дисплей панели управления при нормальной работе принтера или в случае появления ошибки и приводятся действия которые необходимо выполнить при появлении сообщения 181

В этом разделе описываются сообщения о состоянии которые выводятся на дисплей при нормальной работе принтера при правильной работе принтера на дисплей его панели управления выводятся следующие сообщения о состоянии 181

Сообщения о состоянии 181

Сообщения об ошибках 181

В этом разделе описываются сообщения об ошибках и устранение причин их появления когда во время работы принтера возникают какие либо неисправности на дисплее появляются сообщения об ошибках если для неисправности принтера существует сообщение об ошибке оно появляется на дисплее панели управления и принтер останавливается если принтер прекратил работу для ее возобновления необходимо выполнить рекомендованные действия 182

Сообщения об ошибках и их устранение 182

В случае одновременного появления ошибок ink end закончились чернила и no cartridge нет картриджа на дисплее появляется сообщение no cartridge 183

Выключе 183

Ние питания принтера 183

Цвет в сообщении об ошибке соответствует цвету тех чернил с которыми возникла проблема 183

В квадратных скобках может быть указан код соответствующий возникшей ошибке 184

В этом разделе описываются сообщения об ошибках данных и устранение причин их появления ошибки данных появляются в случае сбоев передачи данных между компьютером и принтером 184

В этом разделе описываются сообщения об ошибках команд и устранение причин их появления сообщение появляется на дисплее в случае обнаружения какой либо ошибки при анализе данных команды переданных на принтер с компьютера 184

После устранения ошибки принтер возобновляет работу 184

После устранения причины появления ошибки принтер возобновляет работу 184

При возникновении ошибки данных на дисплее панели управления принтера появляется сообщение об ошибке и печать прекращается 184

При возникновении ошибки команды на дисплее панели управления принтера появляется сообщение об ошибке и печать прекращается 184

Сообщения об ошибках данных и их устранение 184

Сообщения об ошибках команд и их устранение 184

Часть сообщения об ошибке это цифровой код соответствующий типу ошибки 184

Чтобы сделать настройки на компьютере обратитесь к прилагающемуся к нему руководству по эксплуатации 184

Ошибки требующие перезапуска принтера 185

В случае застревания носителя для печати 186

Переместите узел печатающей головки вправо до упора 187

Вытяните носитель на себя и обрежьте поврежденную часть каким либо инструментом например резаком 189

A только для 8264e поворачивая фланцы держателей рулона носителя для печати смотайте носитель назад в рулон 190

B только для 8254e поворачивая фланцы держателей рулона носителя для печати смотайте носитель назад в рулон 190

Удалите из принтера бумажную пыль и обрывки бумаги постарайтесь не задувать бумажную пыль внутрь принтера 190

Введение 191

Замена картриджей с чернилами 191

Замена расходных материалов 191

Обслуживание 191

2 тип 193

Гарантийные обязательства не распространяются на любые неисправности связанные с использованием неоригинальных картриджей такой ремонт будет выполняться за средства заказчика 193

Для замены используйте только оригинальные картриджи для чернил в случае использования неоригинальных картриджей 193

Печать может быть размытой а количество оставшихся в картридже чернил определяться неправильно 193

С принтерами можно использовать только следующие картриджи с чернилами 193

3 процедура замены 194

Извлеките заменяемый картридж из соответствующего гнезда 195

1 периодичность замены 197

2 тип 197

Замена рулона носителя для печати 197

Только для 8264e процедура замены рулона носителя для печати 197

Ослабьте стопорный рычаг правого держателя и сдвиньте держатель вправо чтобы снять его с сердечника рулона 198

Скрутите носитель обратно в рулон поворачивая фланцы его держателей 198

Для замены рулона используется следующая процедура 200

Если принтер включен он не должен выполнять никакие операции например печатать 200

Перемотайте носитель для печати вручную используя фланцы вала рулона 200

Поднимите рычаг загрузки носителя 200

При открывании и закрывании крышки носителя для печати постарайтесь не прищемить пальцы 200

Только для 8254e процедура замены рулона носителя для печати 200

Поворачивая съемный фланец вперед и назад снимите его с рулона 201

Снимите вал рулона с принтера и положите его на горизонтальную поверхность 201

Снимите рулон носителя для печати с вала 201

1 периодичность замены 203

2 тип 203

3 процедура замены 203

Только для 8264e замена губок узла промывки 203

Для завершения процедуры замены закройте переднюю крышку 204

Пинцетом выньте губку из каждого узла промывки 204

При замене губок узла промывки не допускайте попадания капель отработанных чернил на принтер если капли отработанных чернил попадут на сетчатый валик они повредят его поверхность что отрицательно повлияет на подачу носителя для печати 204

Установите в каждый узел промывки новую губку 204

Очистка 205

Очистка внешней поверхности принтера 206

Очистка принтера внутри 206

Удаляйте пыль с прижимных валиков мягкой щеткой 207

Для удаления бумажной пыли и следов чернил со рабочей поверхности принтера и направляющей носителя для печати используйте влажную и хорошо отжатую мягкую тряпку 208

Для удаления грязи с неокрашенной серебристой зоны в центре сетчатого валика используйте влажную и хорошо отжатую мягкую тряпку 209

Очистка головки 210

1 периодичность очистки 211

2 метод очистки 211

Обслуживание скребка очистки 211

8264e откройте технологическую крышку справа на передней стороне принтера 214

E откройте переднюю крышку 214

B очистка задней стороны скребка для удаления чернил и пыли двигайте чистящей палочкой 8264e или салфеткой 8254e сверху вниз 216

8264e закройте и защелкните крышку проведения технического обслуживания справа на передней стороне принтера 217

E закройте переднюю крышку 217

1 периодичность очистки 219

2 метод очистки 219

Только 8264e очистка вокруг печатающей головки 219

В зоне направляющей печатающей головки 222

Вокруг печатающей головки 222

На соплах 222

Откройте левую технологическую крышку 222

Подсвечивая фонарем убедитесь в отсутствии пыли и чернил на следующих деталях 222

1 подготовка к перемещению 226

Перемещение или транспортировка принтера 226

Перемещение принтера на небольшое расстояние 226

Рядом с гибким черным ремнем cr возврат каретки который упоминается в следующем шаге процедуры находится гибкий металлический ремень постарайтесь до него не дотрагиваться 227

Только для 8264e гаечным ключом на 19 мм или разводным гаечным ключом поворачивайте показанные на рисунке четыре регулятора выравнивания принтера пока колесики подставки не коснутся пола 227

Только для 8254e снимите вал рулона 228

Только для 8254e установите на гибкий черный ремень cr возврат каретки в центре принтера специальный фиксатор 228

2 установка принтера после перемещения 229

Подготовка к транспортировке 230

Транспортировка принтера 230

После транспортировки 231

8254e замена деталей 232

8264e замена деталей 232

В этом разделе описываются периодические замены деталей и осмотры необходимые для исправной работы принтера это позволит гарантировать стабильно высокое качество печати 232

Обслуживание выполняемое авторизованным специалистом 232

Периодическая замена деталей 232

Периодический осмотр 232

Указанные ниже детали необходимо периодически проверять при необходимости деталь нужно очистить или заменить 232

Указанные ниже детали подлежат периодической замене авторизованным специалистом 232

Длительное хранение принтера 233

Эта страница намеренно оставлена пустой 234

8264e технические характеристики принтера 235

Приложение 235

Технические характеристики 235

8254e технические характеристики принтера 236

В этом разделе приводятся характеристики всех поддерживаемых интерфейсов 237

Характеристики интерфейса 237

Характеристики сетевого интерфейса 237

Подробную информацию об опциях и носителях можно получить у ближайшего дилера xerox 238

Расходные материалы 238

Список опций и носителей 238
