4 Эксплуатация принтера
8254E / 8264E Руководство пользователя 79
4.5.2 Возврат печатающей головки в исходное положение
ПРИМЕЧАНИЕ
• Во время печати не открывайте переднюю крышку и не меняйте высоту
печатающей головки. Изменение высоты печатающей головки приводит
кизменению ее регулировки. В этом случае высокое качество печати не
гарантируется.

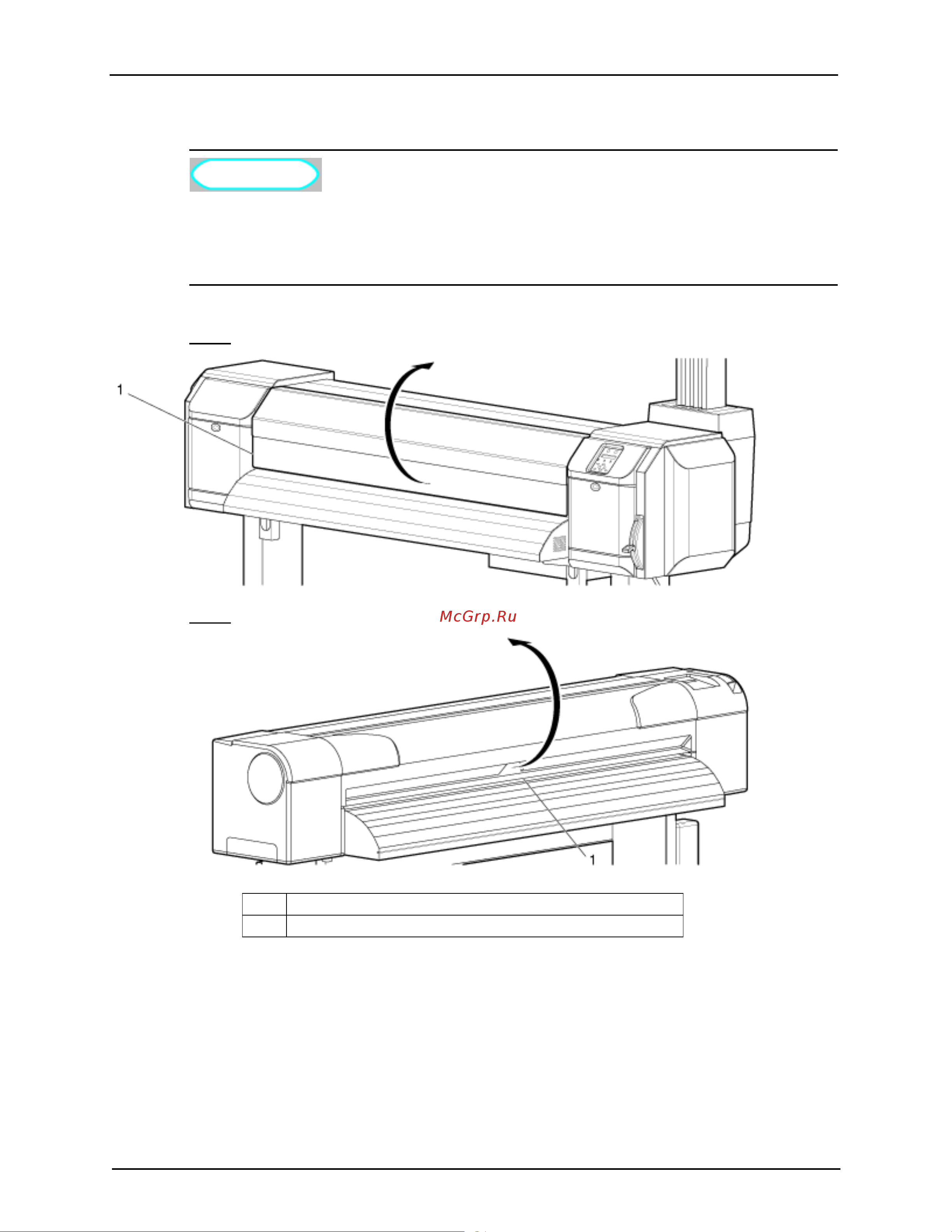

1. Откройте переднюю крышку.
8264E
8254E
№Название
1 Передняя крышка
