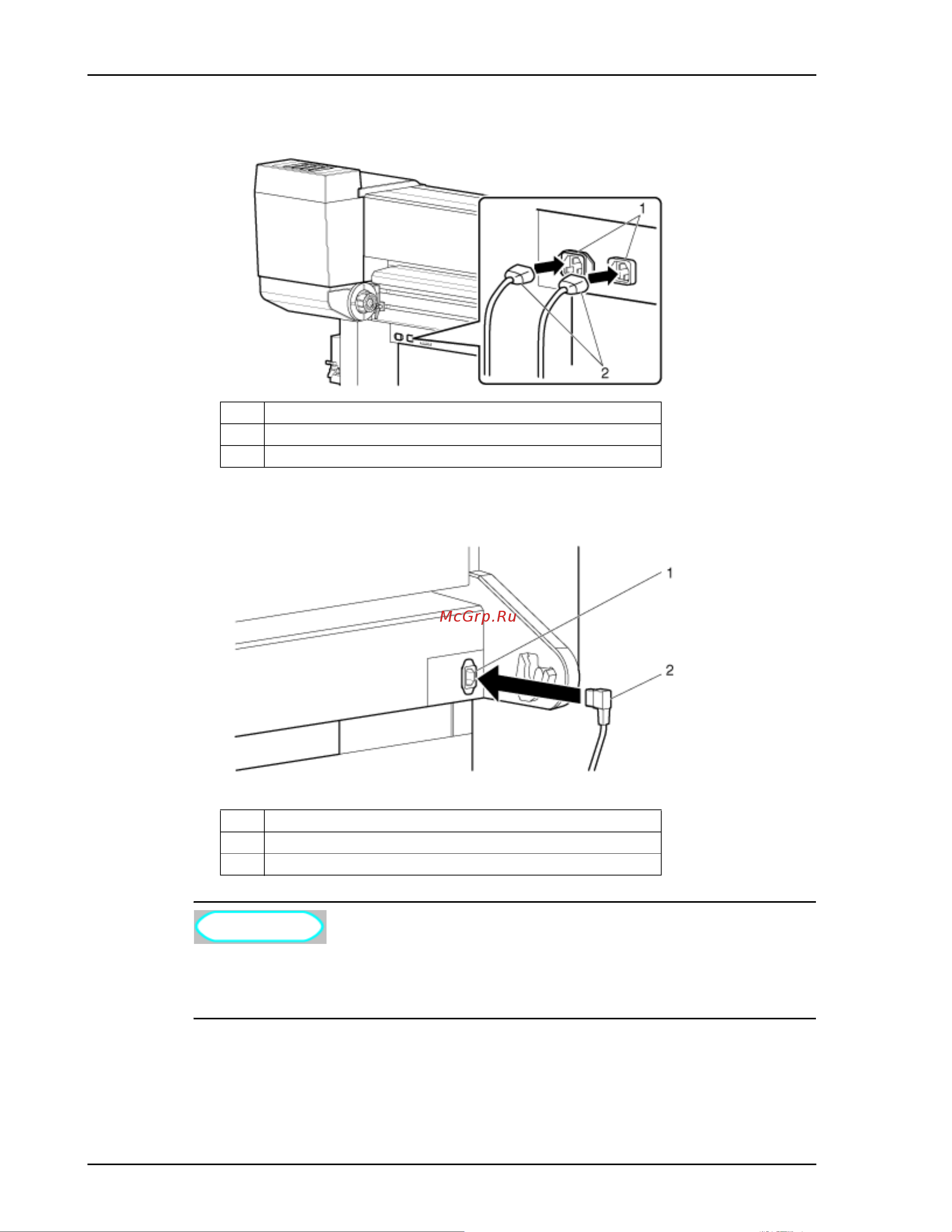

3 Подготовка к работе
26 8254E / 8264E Руководство пользователя
3.2.1 8264E Подключение кабелей питания
3.2.2 8254E Подключение кабеля питания
ПРИМЕЧАНИЕ
• Для принтера 8254E подходит только кабель с угловой вилкой90°. Прямой
кабель, поставляемый с намоточным устройством принтера 8254E, не
подходит. Он будет мешать рулону носителя для печати.
№Название
1 Разъемы электропитания (2)
2 Кабели питания (2)
№Название
1 Разъем электропитания
2 Кабель питания с угловой вилкой 90°
