4 Эксплуатация принтера
162 8254E / 8264E Руководство пользователя
4.10.1.3 8254E Обрезка носителя для печати, когда в меню Media Cut (Обрезка
носителя для печати) выбран режим "Off" (Выключено)
1. Проверьте состояние принтера.
• Не осуществляется печать или другие операции.
• На дисплее имеется сообщение "Ready to Print" (Готов к печати).
2. При необходимости перемещения позиции обрезки носителя обратитесь к разделу
4.8.1
Подача носителя для печати.
ВНИМАНИЕ
• При обрезке рулонного носителя будьте внимательны. Неправильное
обращение с резаком может привести к порезу пальца или руки.
• Удерживая носитель, не кладите палец на канавку обрезки.
• Перемещайте резак вдоль канавки обрезки носителя.

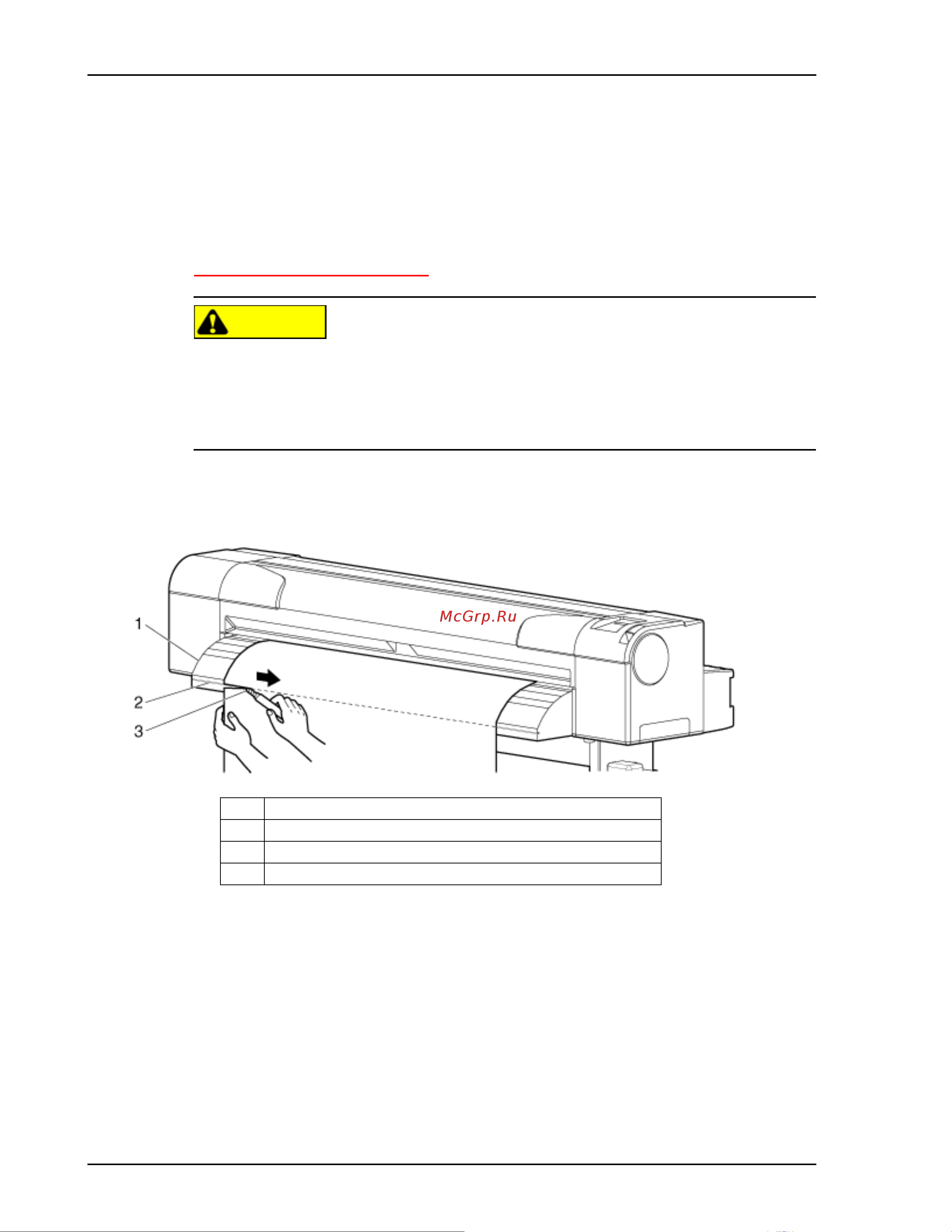

3. Обрежьте носитель, поместив резак на канавку обрезки, которая находится на направляющей
носителя для печати.
Название
1 Направляющая носителя для печати
2 Канавка обрезки носителя для печати
3 Резак
