4 Эксплуатация принтера
120 8254E / 8264E Руководство пользователя

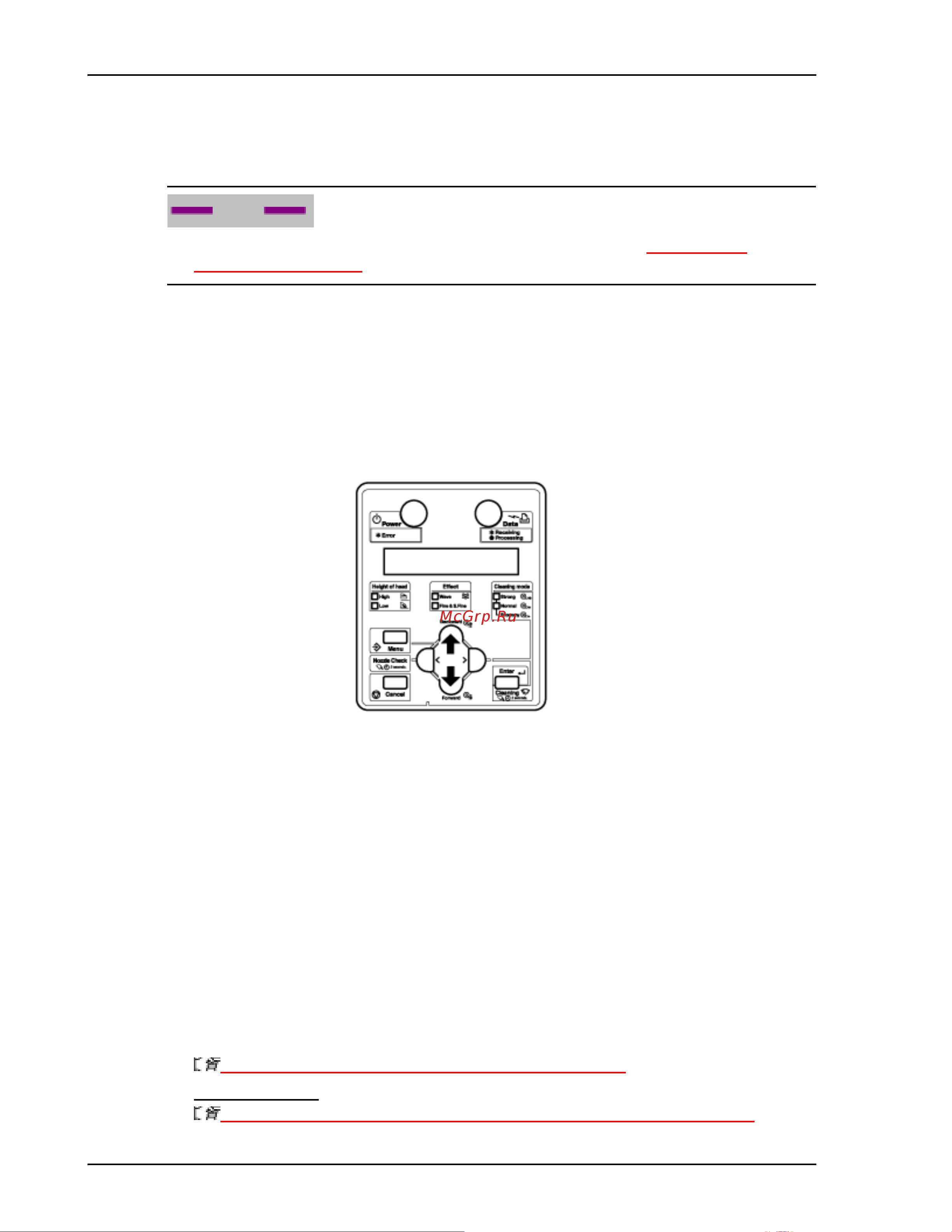

4.8 Управление с панели принтера
В этом разделе описывается управление различными функциями с панели принтера.
СОВЕТ
• Названия и функции всех кнопок описываются в разделе 2.3.4 Панель
управления принтера.
4.8.1 Подача носителя для печати
Рулонный носитель для печати можно подавать в желаемое положение.
Для подачи носителя используется следующая процедура.
1. Убедитесь, что на дисплее панели управления появилось сообщение "Ready to Print" (Готов к
печати).
2. Убедитесь, что опущен рычаг загрузки носителя.
3. Нажмите и удерживайте кнопку [Forward↓] (Вперед) или кнопку [Backward↑] назад.
• Носитель для печати перемещается вперед или назад.
4. Переместив носитель в нужное положение, отпустите кнопку [Backward↑] (Назад) или кнопку
[Forward↓] (Вперед).
4.8.2 Коррекция подачи носителя для печати
В этом разделе описывается функция коррекции подачи носителя для печати данного принтера.
Длина подачи зависит от типа носителя для печати. На отпечатках могут появляться следующие
или похожие проблемы.
• Наложение распечатанных изображений.
• Белые линии на изображениях.
• Заметная полосчатость изображений.
Для повышения точности подачи носителя используются следующие методы.
1. Изменение величины коррекции
подачи носителя для печати.
4.8.2.2 Настройка коррекции подачи носителя для печати
2. Только для 8264E - Надежно зафиксируйте носитель для печати.
4.8.2.1 Только для 8264E - Как надежно зафиксировать носитель для печати
