4 Эксплуатация принтера
72 8254E / 8264E Руководство пользователя
ПРИМЕЧАНИЕ
• Во время печати не открывайте переднюю крышку. Это приведет к прерыванию
печати.
• Печать возобновится, когда передняя крышка будет закрыта. Однако остановка
может вызвать ухудшение качества печати.
4.3 Состояние принтера
В этой главе описывается состояние принтера во время работы.
4.3.1 Готов к печати
Печать возможна, если в принтер загружен носитель. Панель управления позволяет использовать
различные функции печати.
4.3.2 Дисплей меню настройки
Панель управления позволяет устанавливать различные настройки и использовать различные
функции печати.
На жидкокристаллическом дисплее панели управления демонстрируется следующая информация.
4.3.3 Изменение состояние принтера
Чтобы изменить состояние принтера, воспользуйтесь следующей процедурой.
(1) Переход из меню Standard (Стандартное) в меню Setup (Настройка)

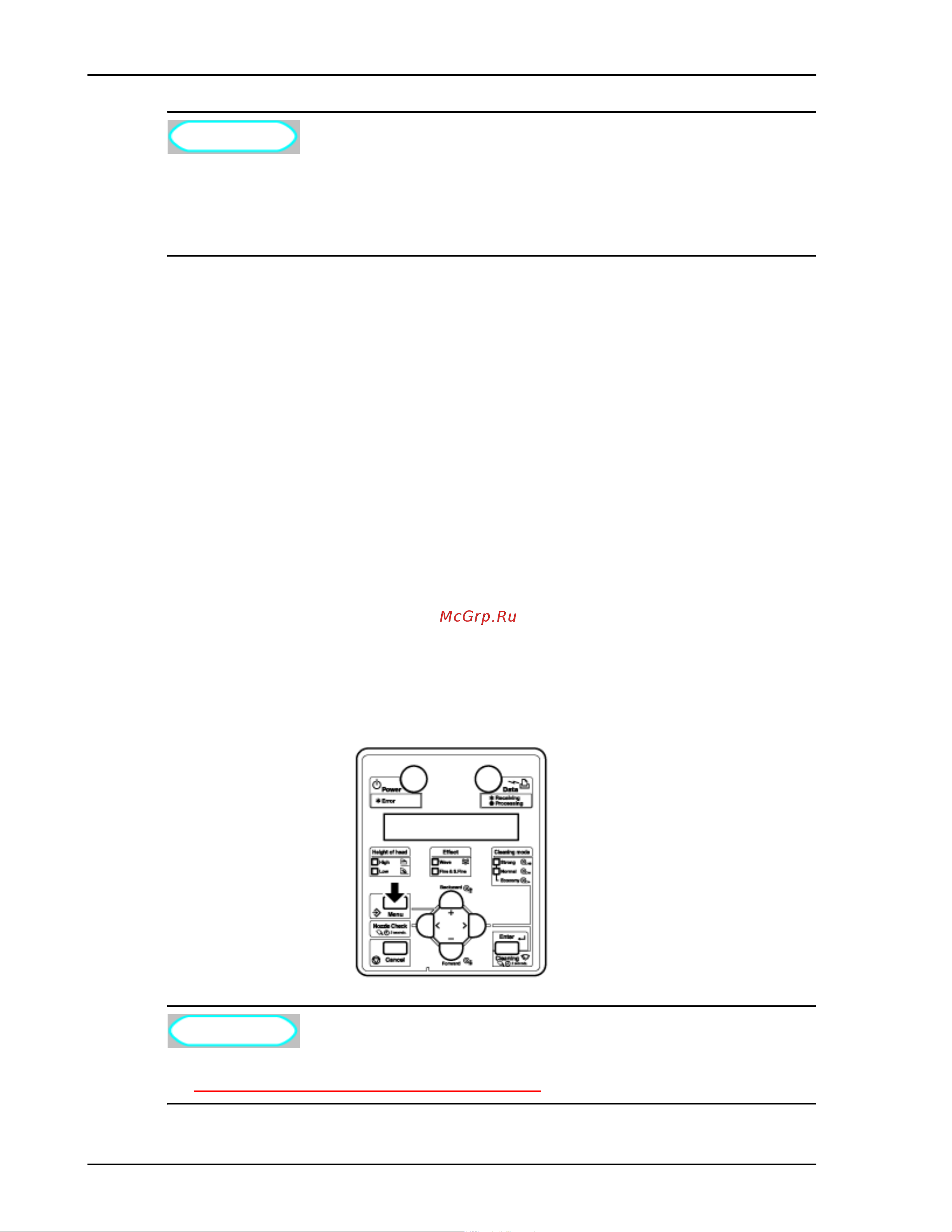

Нажмите кнопку [Menu] (Меню), когда на дисплее есть сообщение "Ready to Print" (Готов к печати)
. На дисплее панели управления появится "Menu 1: Setup>" (Меню 1: Настройка).
ПРИМЕЧАНИЕ
• Подробная информация о меню Setup (Настройка) приводится в разделе
4.7
Настройки в меню на панели управления.
