Xerox 8254E [86/240] Регулировка высоты печатающей головки
![Xerox 8254E [86/240] Регулировка высоты печатающей головки](/views2/1209410/page86/bg56.png)
4 Эксплуатация принтера
76 8254E / 8264E Руководство пользователя
4.5 Регулировка высоты печатающей
головки
При высокой скорости печати или при использовании сильно изогнутого носителя для печати
печатающая головка может касаться поверхности носителя. Изменение высоты печатающей
головки помогает избежать данной проблемы.
Чтобы изменить высоту печатающей головки, воспользуйтесь следующей процедурой.
4.5.1 Чтобы поднять печатающую головку
ПРИМЕЧАНИЕ
• Если рычаг регулировки высоты печатающей головки поднят, высокое качество
печати не гарантируется.
• Во время печати не открывайте переднюю крышку и не меняйте высоту
печатающей головки. Изменение высоты печатающей головки приводит к
изменению ее регулировки. В этом случае высокое качество печати не
гарантируется.

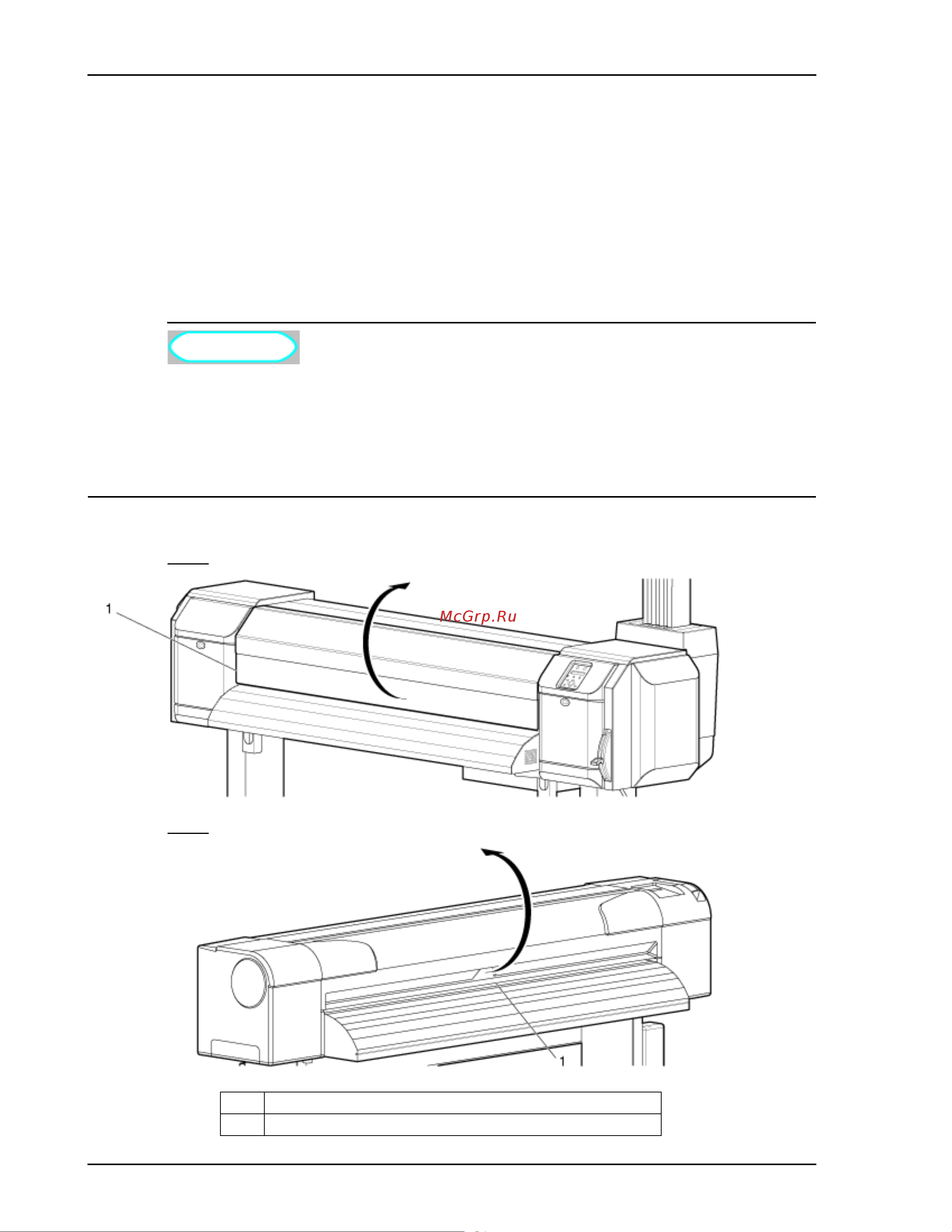

1. Откройте переднюю крышку.
8264E
8254E
№Название
1 Передняя крышка
