6 Обслуживание
212 8254E / 8264E Руководство пользователя

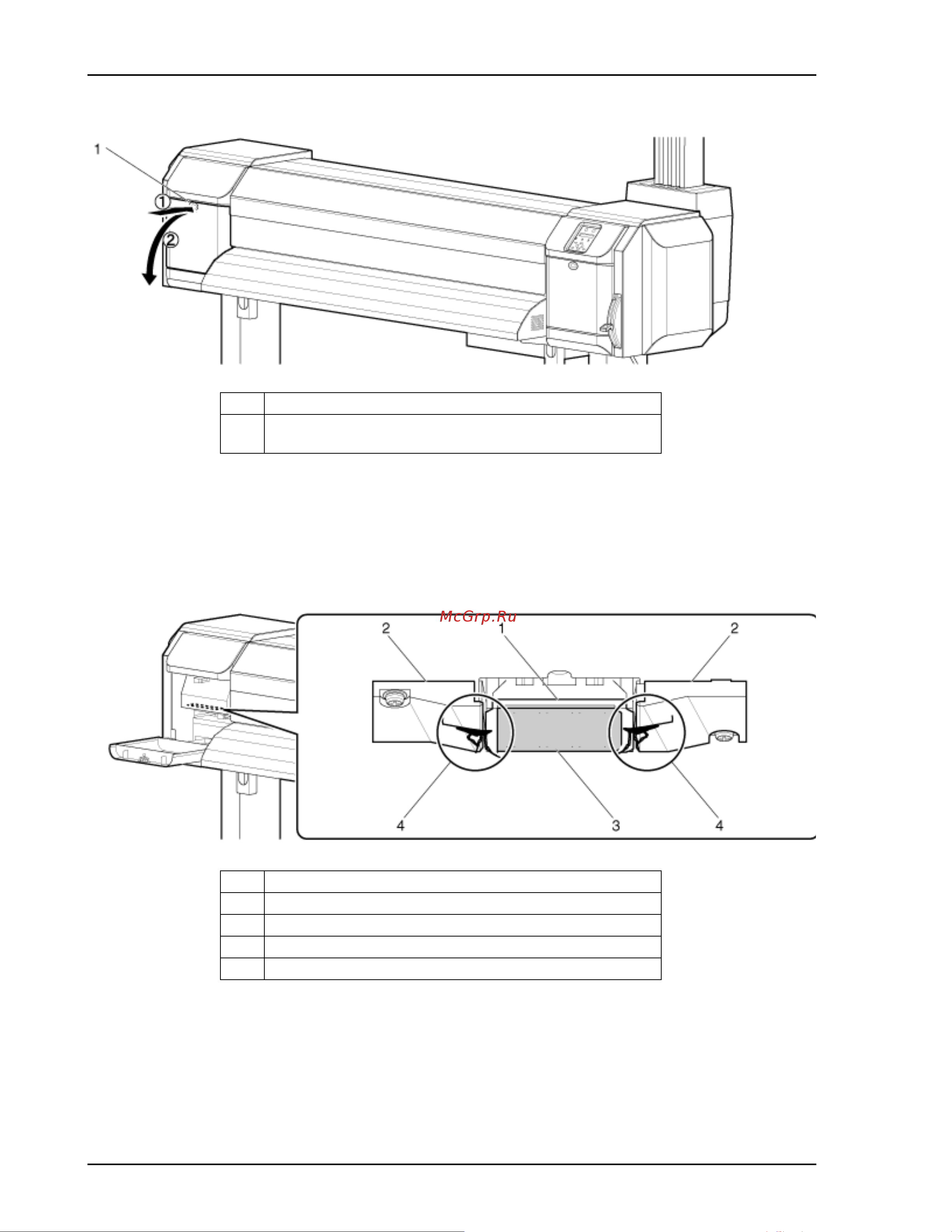

4. Откройте левую технологическую крышку.
5. Подсвечивая фонарем, убедитесь в отсутствии пыли и чернил на следующих деталях:
• Вокруг печатающей головки
• В зоне направляющей печатающей головки
• На соплах
№Название
1
Крышка отверстия для проведения технического обслуживания
(левая)
№Название
1 Вокруг печатающей головки
2 Зона направляющей печатающей головки
3 Сопла
4 Пыль, чернила
