4 Эксплуатация принтера
80 8254E / 8264E Руководство пользователя

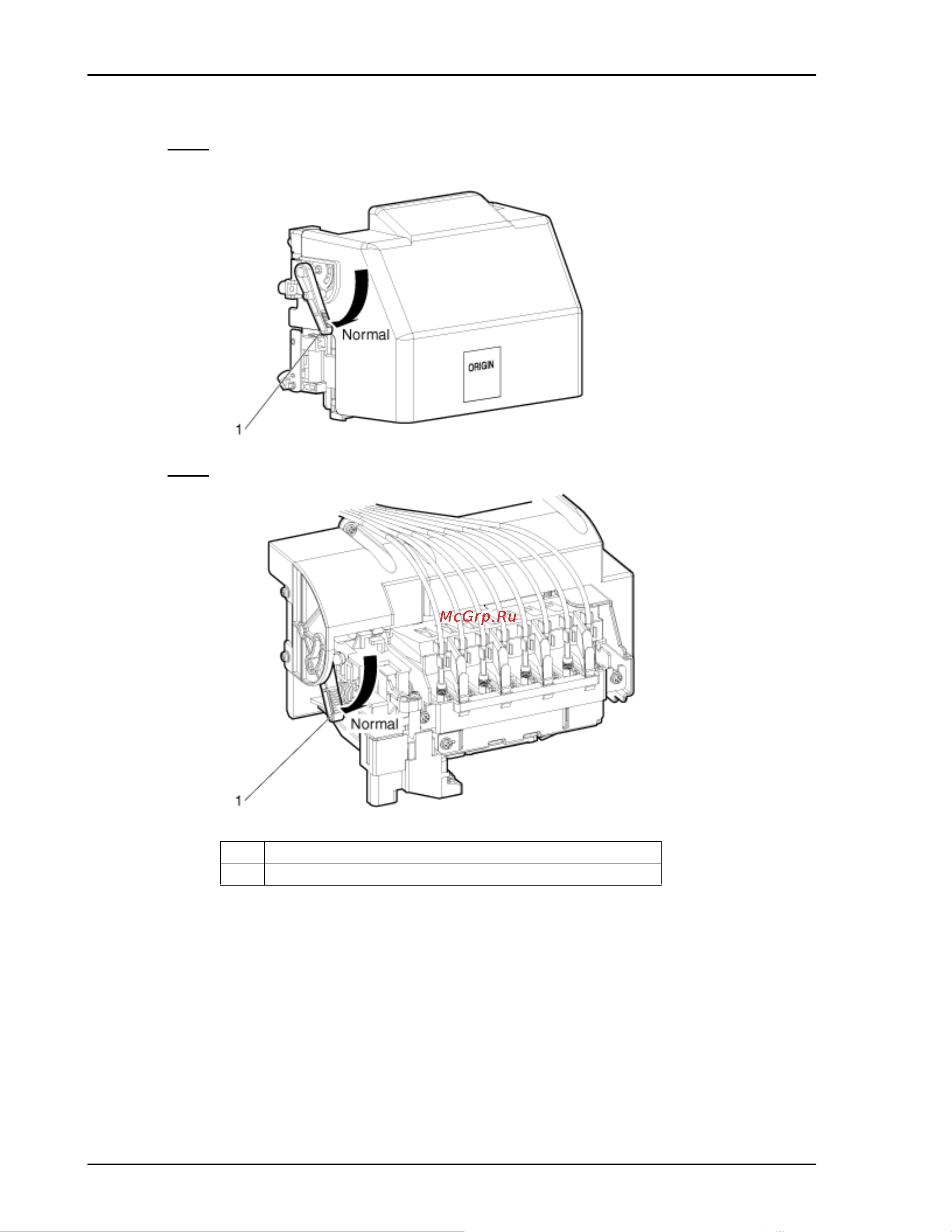

2. Переместите оранжевый рычаг регулировки высоты печатающей головки вниз..
8264E
8254E
• Загорится зеленая индикаторная лампа Low на панели управления.
№Название
1 Рычаг регулировки высоты печатающей головки
