6 Обслуживание
8254E / 8264E Руководство пользователя 191

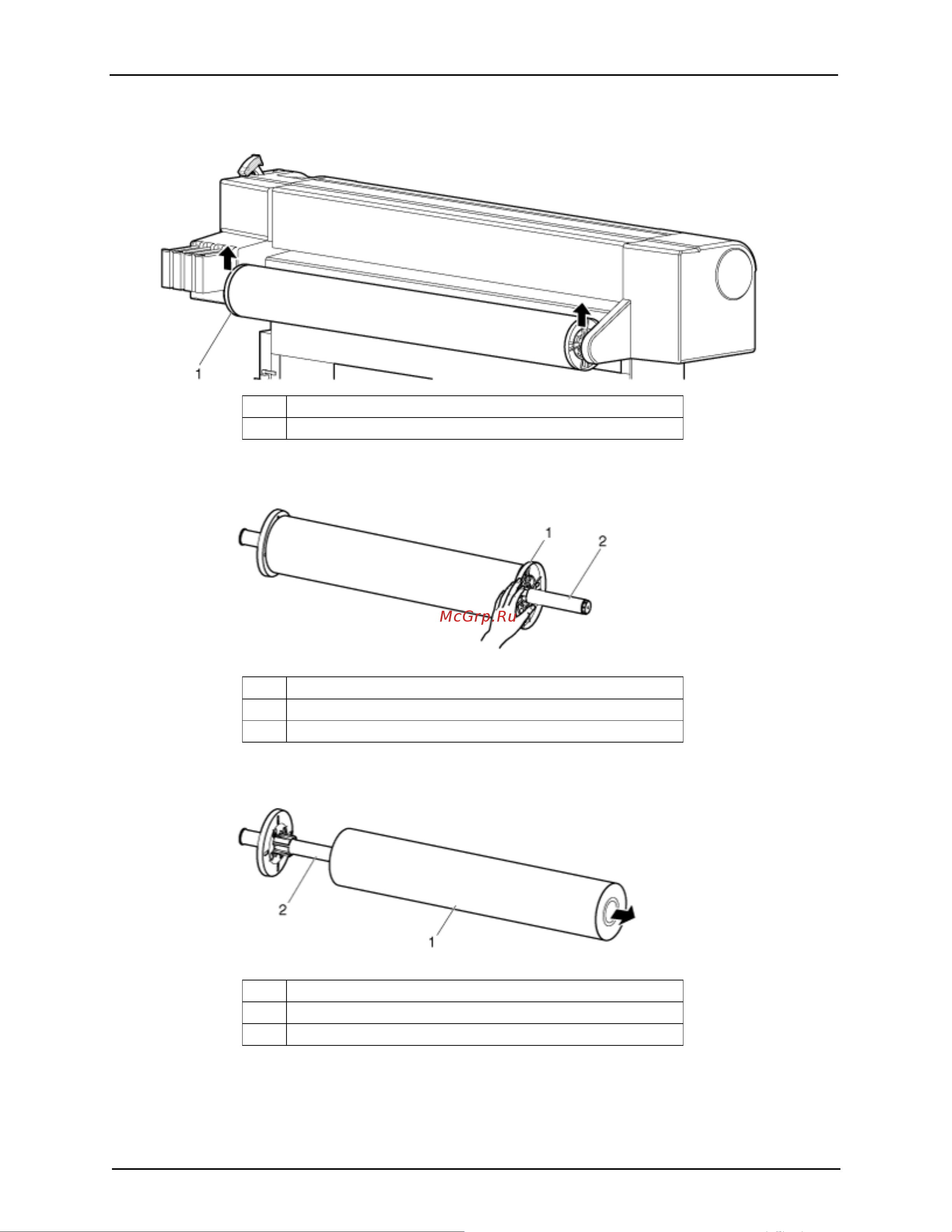

4. Снимите вал рулона с принтера и положите его на горизонтальную поверхность.
5. Поворачивая съемный фланец вперед и назад, снимите его с рулона.
6. Снимите рулон носителя для печати с вала.
№Название
1 Вал рулона
№Название
1 Съемный фланец
2 Вал рулона
№Название
1 Рулон носителя для печати
2 Вал рулона
