6 Обслуживание
194 8254E / 8264E Руководство пользователя

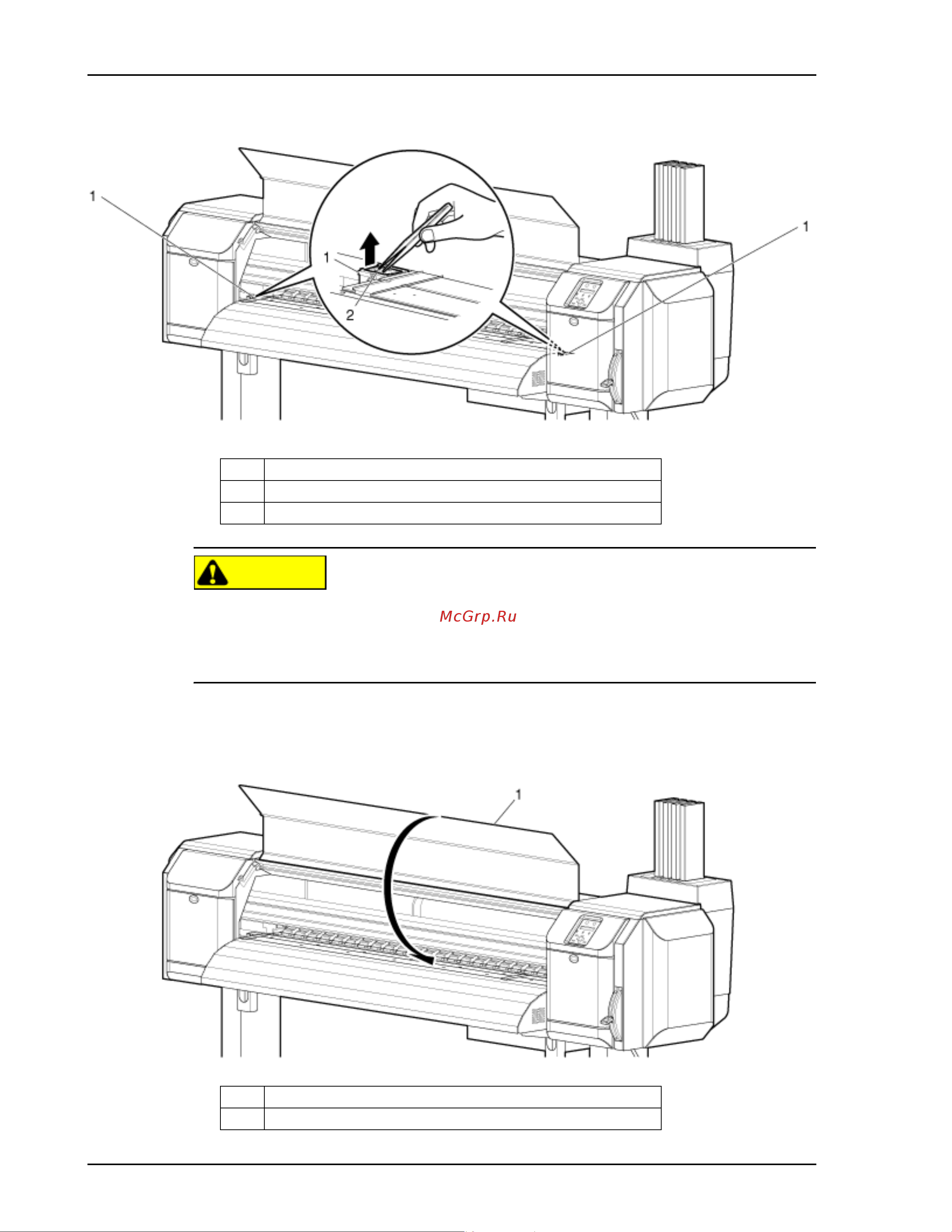

3. Пинцетом выньте губку из каждого узла промывки.
ВНИМАНИЕ
• При замене губок узла промывки не допускайте попадания капель
отработанных чернил на принтер. Если капли отработанных чернил попадут
на сетчатый валик, они повредят его поверхность, что отрицательно
повлияет на подачу носителя для печати.
4. Уст а н о в и т е в каждый узел промывки новую губку.
5. Для завершения процедуры замены закройте переднюю крышку.
№Название
1 Узел очистки (два)
2 Губки узла промывки
№Название
1 Передняя крышка
