2 Обзор продукта
18 8254E / 8264E Руководство пользователя

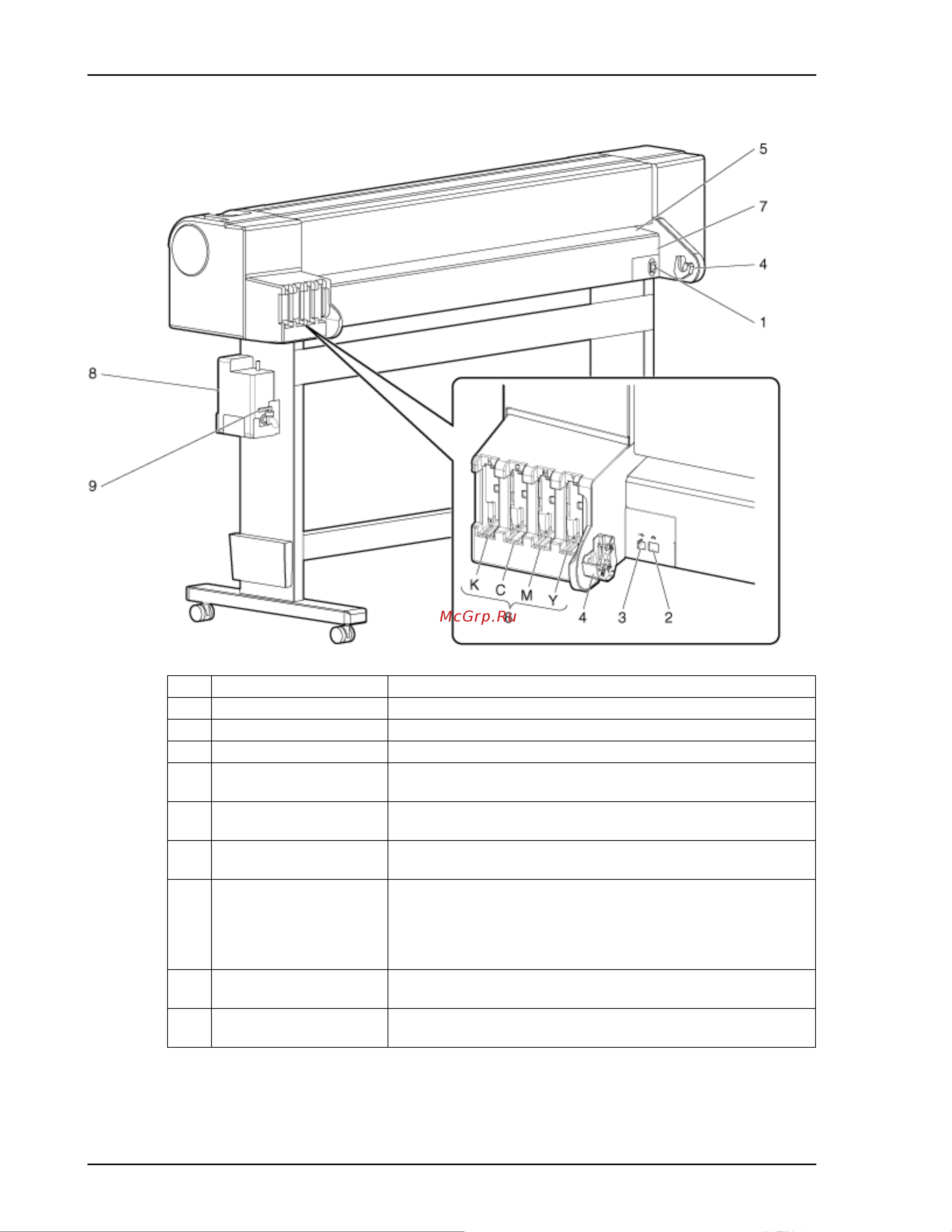

2.3.2.2 8254E Задняя секция
№ Название Функция
1 Разъем электропитания Используется для подключения кабеля питания.
2 Разъем сетевого интерфейса Используется для подключения интерфейсного кабеля.
3 Разъем USB На данном принтере не используется.
4
Приемник вала рулона
Используется для установки вала рулона при печати на рулонном
носителе.
5 Прорезь подачи носителя
для печати
Используется для подачи носителя для печати с задней стороны
принтера вперед.
6
Гнезда для установки
картриджей с чернилами
Используются для установки картриджей с чернилами.
7
Направляющая носителя для
печати
Используется для плавной подачи носителя для печати во время его
подготовки или печати.
Под направляющей носителя для печати установлен предварительный
нагреватель, который используетсядля нагрева носителя перед
печатью.
8 Емкость для отработанных
чернил
Используется для сбора отработанных чернил, выводимых из
принтера.
9 Сборник отработанных
чернил
Используется для сброса отработанных чернил из емкости.
В обычном положении закрыт.
