3 Подготовка к работе
8254E / 8264E Руководство пользователя 39

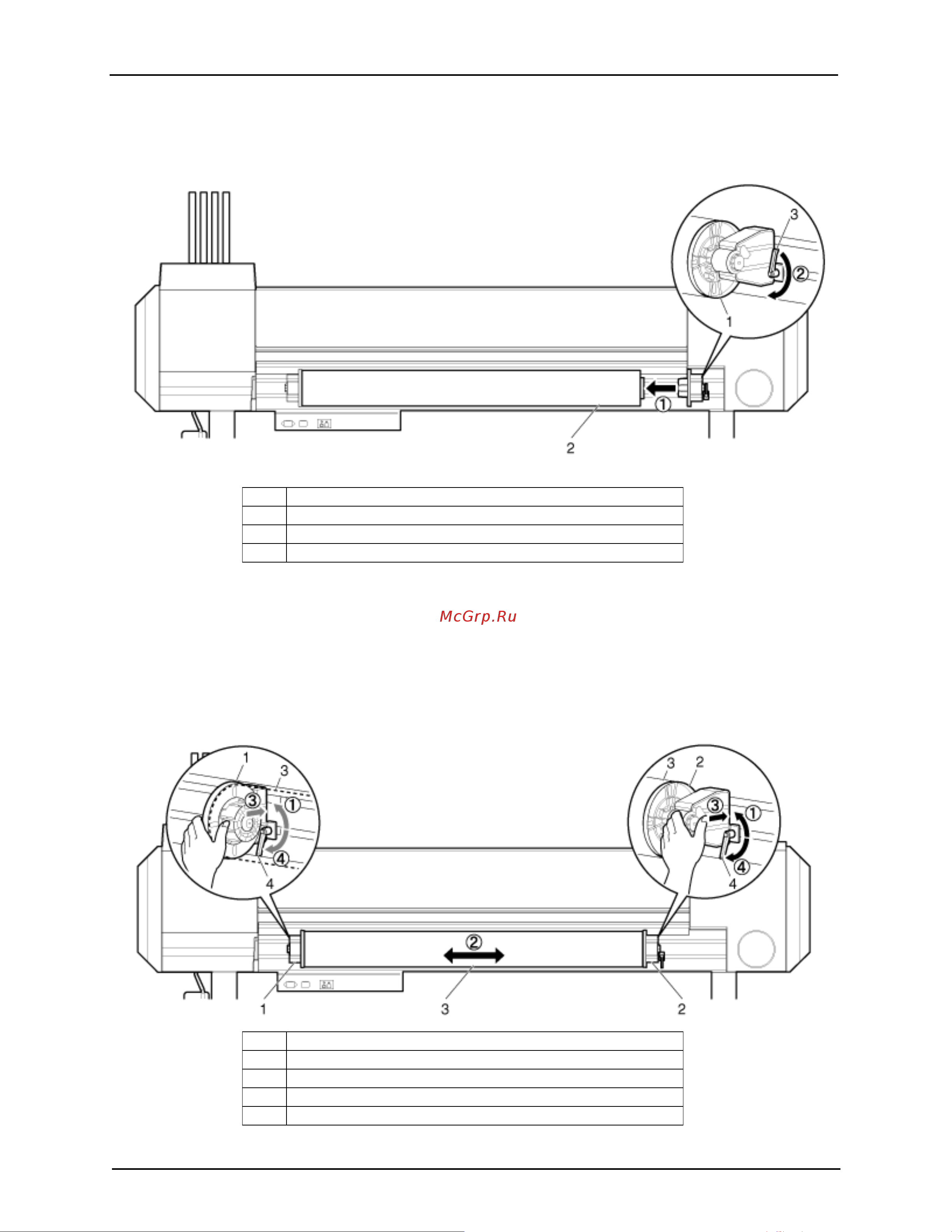

7. Передвиньте правый держатель рулона влево и вставьте его сердечник в картонную трубку
рулона. Задвигайте держатель в трубку до конца, чтобы внутренняя сторона его фланца плотно
прижалась к трубке рулона. Не затягивайте стопорный рычаг.
8. Поверните стопорный рычаг левого держателя рулона при помощи храпового механизма
против часовой стрелки, чтобы снова ослабить держатель
. Когда оба держателя будут
ослаблены, переместите весь узел в центральное положение.
9. Затяните оба стопорных рычага.
10. Для повышения натяжения рулонного носителя и устранения провисания, а также исключения
появления ошибок "No media found" (носитель для печати не обнаружен), введите в
зацепление пластины привода демпфера и соответствующие стопорные кронштейны на
каждом из держателей рулона.
№Название
1 Держатель рулона носителя для печати (правый)
2 Рулон носителя для печати
3 Стопорный рычаг
№Название
1 Держатель рулона носителя для печати (левый)
2 Держатель рулона носителя для печати (правый)
3 Рулон носителя для печати
4 Стопорный рычаг
