3 Подготовка к работе
8254E / 8264E Руководство пользователя 41

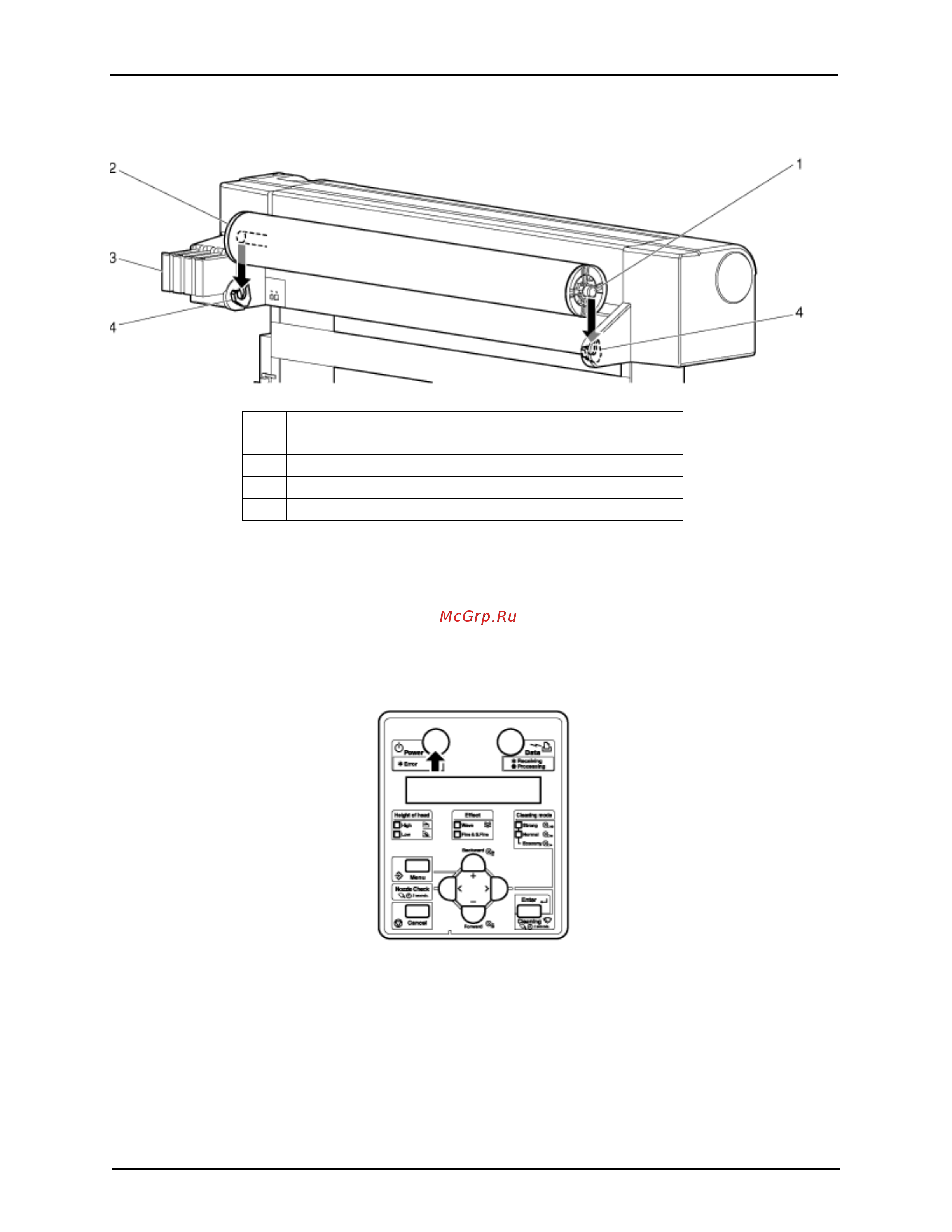

4. Ус т а н о в и т е вал рулона в держатели; закрепленный фланец должен находиться со стороны
гнезд для картриджей.
3.5.2 Подготовка рулонного носителя для печати
В этом разделе описывается процедура подготовки рулонного носителя для печати.
3.5.2.1 8264E Подготовка рулонного носителя для печати
Чтобы подготовить рулонный носитель для печати, используйте следующую процедуру.
1. Для включения принтера нажмите кнопку [Power].
• На панели управления загорится зеленая индикаторная лампочка Power.
• Принтер запускает процедуру инициализации.
• На дисплее панели управления появится сообщение "Media End" (Закончился носитель для
печати).
№Название
1 Вал рулона
2 Закрепленный фланец
3 Картриджи с чернилами
4 Держатель вала рулона
