3 Подготовка к работе
8254E / 8264E Руководство пользователя 45
ПРИМЕЧАНИЕ

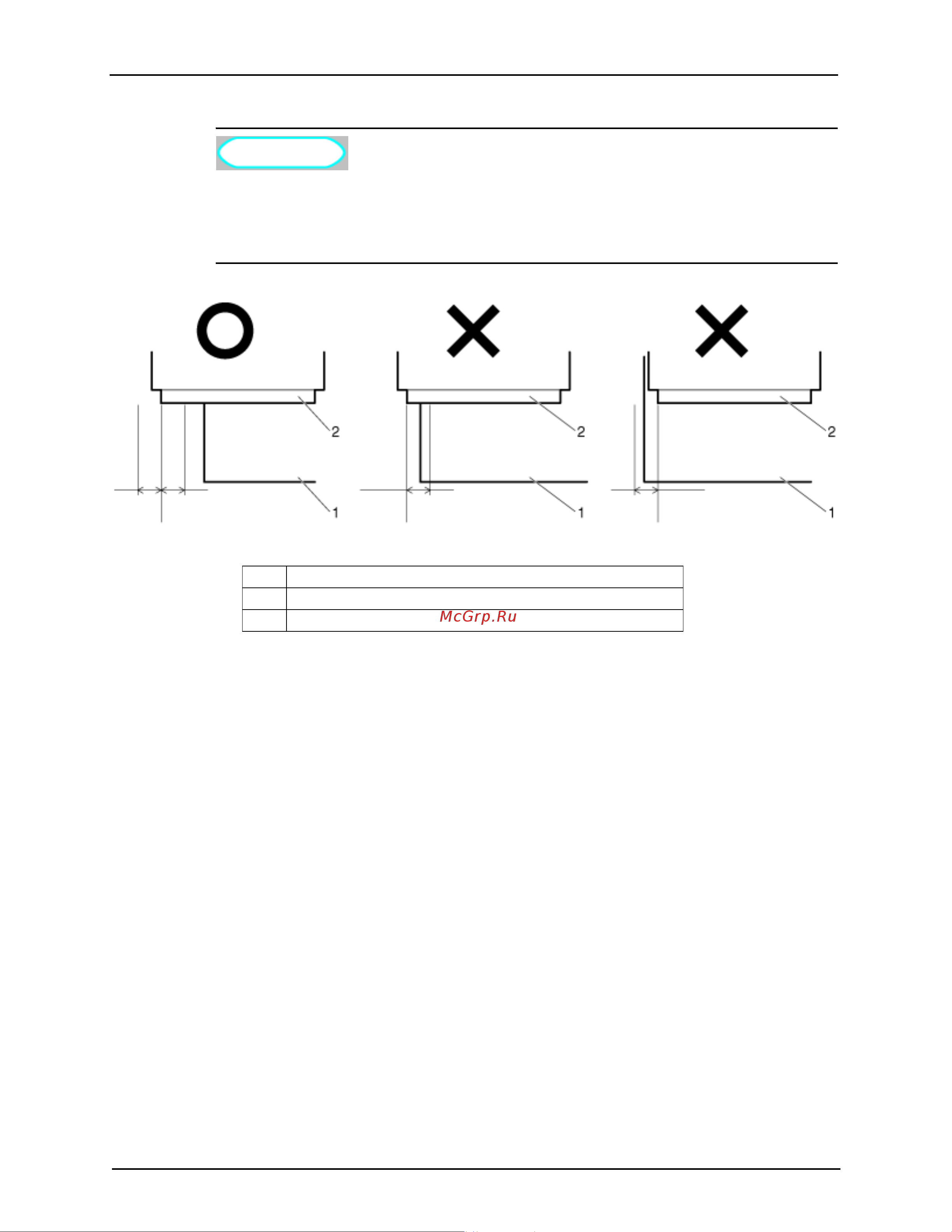

• При подготовке рулонного носителя для печати его края должны находиться
на расстоянии не менее 5 мм от края прижимного валика. Несоблюдение
может привести к проскальзыванию или образованию морщин на бумаге во
время печати.
№Название
1 Рулон носителя для печати
2 Прижимные валики
5 мм
5 мм 5 мм 5 мм
