3 Подготовка к работе
44 8254E / 8264E Руководство пользователя

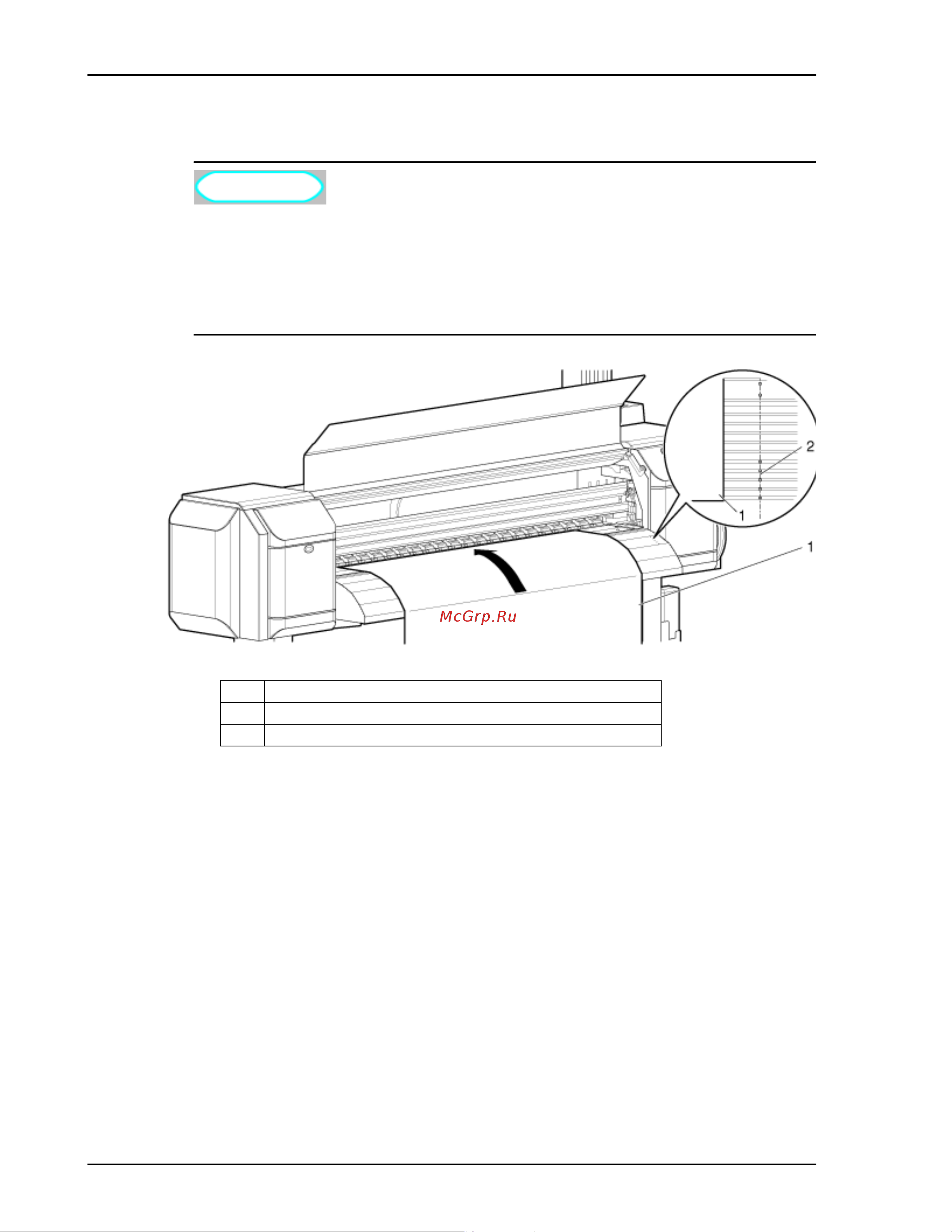

6. Устраните провисание носителя для печати, слегка вытягивая переднюю кромку рулона
вперед или сматывая рулон назад с помощью держателей рулона.
ПРИМЕЧАНИЕ
• Придерживайте переднюю кромку носителя, сматывая его назад, чтобы
носитель не выскочил из прорези подачи на задней стороне принтера.
• Убедитесь, что правая кромка рулона не выступает за метку на правой
стороне направляющей с передней стороны принтера. Это может
отрицательно повлиять на качество печати.
№Название
1 Рулон носителя для печати
2 Метка загрузки носителя для печати
