3 Подготовка к работе
38 8254E / 8264E Руководство пользователя

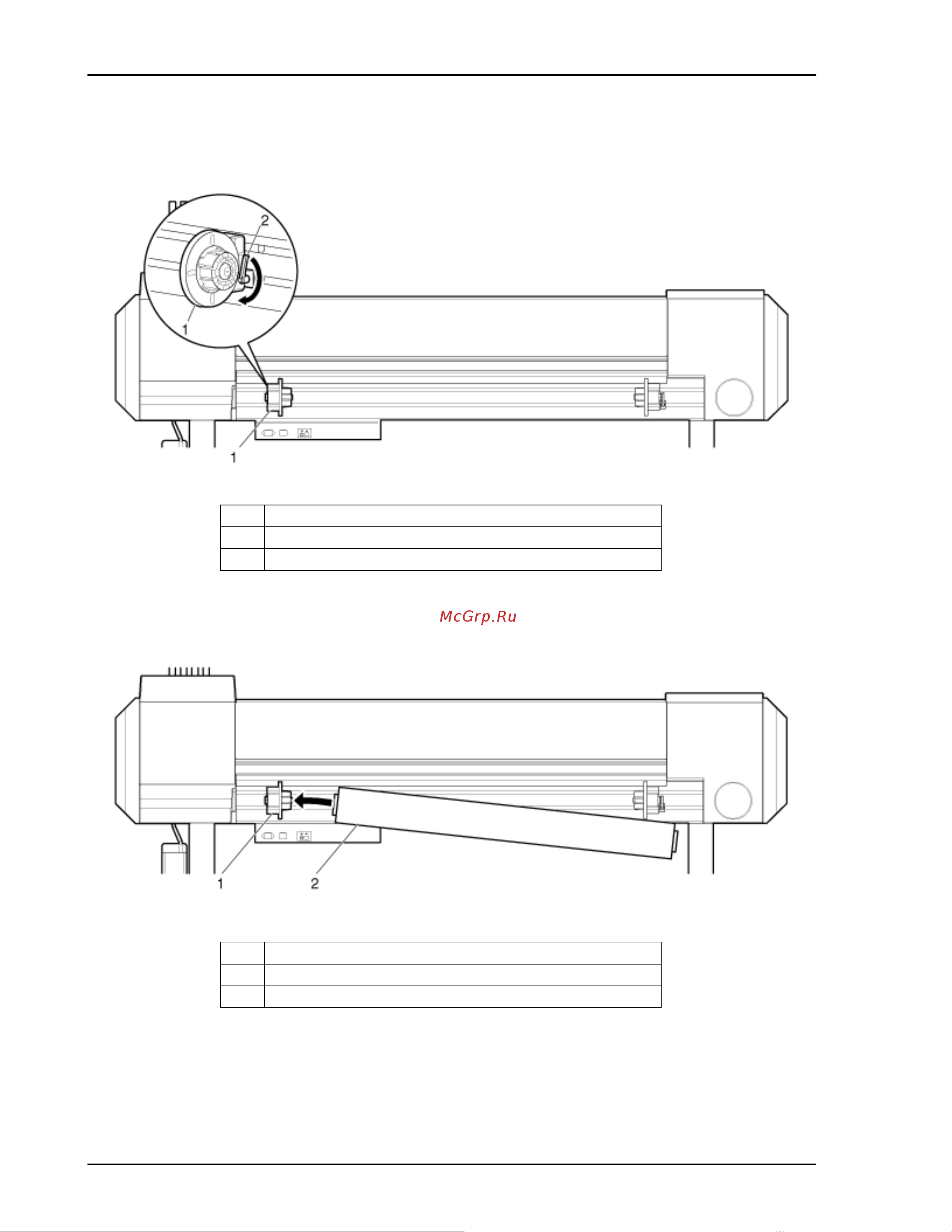

5. Затяните стопорный рычаг на держателе рулона носителя (левом), поворачивая его при
помощи храпового механизма по часовой стрелке, пока держатель невозможно будет
сдвинуть.
6. Уст а н о в и т е рулон на сердечник левого держателя. Уст а н о в и т е картонную трубку рулона на
сердечник до упора, чтобы она прижалась к внутренней стороне фланца держателя.
№Название
1 Держатель рулона носителя для печати (левый)
2 Стопорный рычаг
№Название
1 Держатель рулона носителя для печати (левый)
2 Рулон носителя для печати
