1 Инструкции по технике безопасности
8254E / 8264E Руководство пользователя 9
1.4.2.2 8254E Предупреждающие наклейки

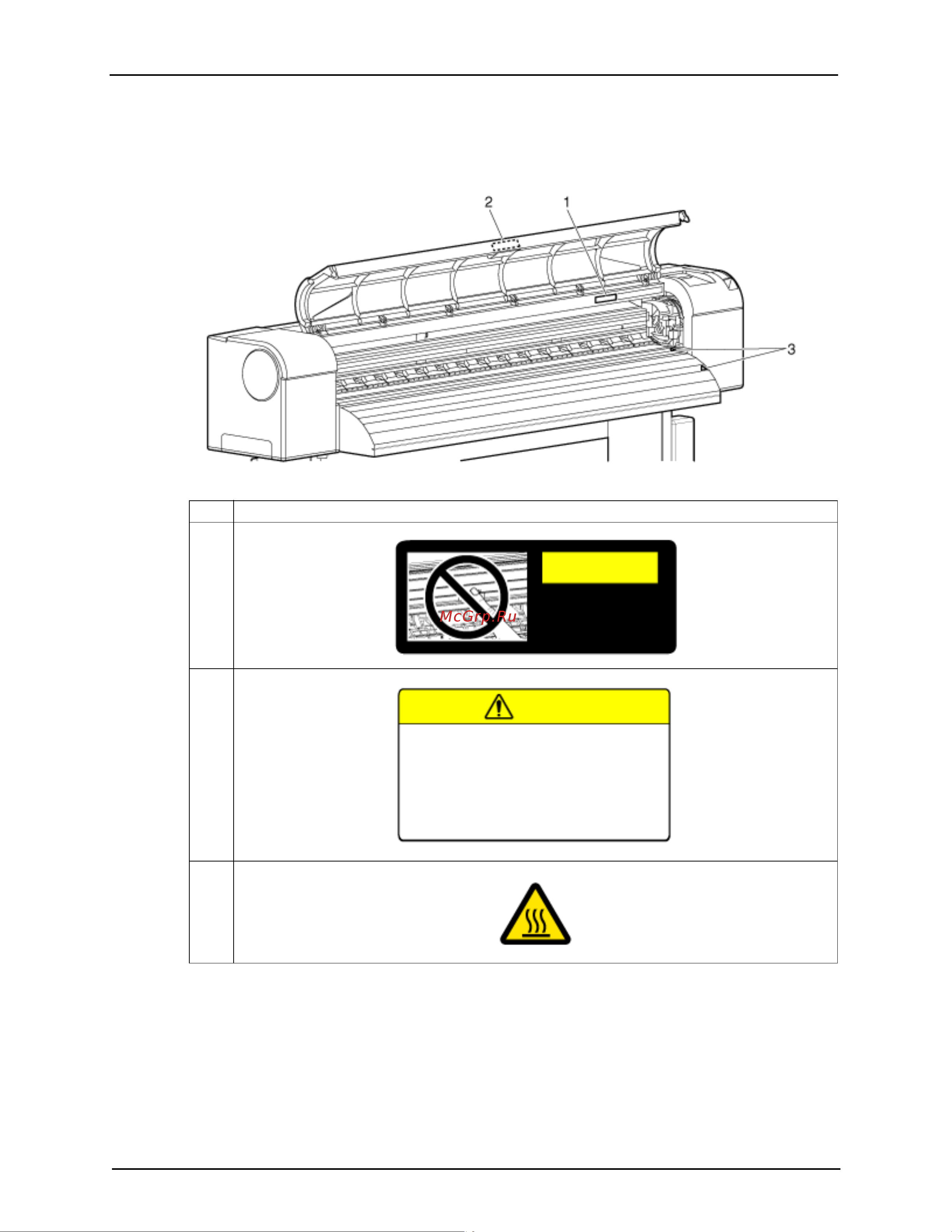

Местоположение предупреждающих наклеек на принтере 8254E показано на рисунке.
№ Виды предупреждающих наклеек
1
2
3
ПРИМЕЧАНИЕ
Запрещается прикаса-
ться к Т-образному
защитному кожуху.
При открытии/закрытии передней
крышки следите, чтобы пальцы не
попали между корпусом и крышкой
устройства.
ВНИМАНИЕ
Содержание
- E 8264e цветной широкоформатный принтер 1
- Руководство пользователя 1
- В настоящем руководстве описаны процедуры проводимые перед началом эксплуатацией и порядок работы с цветными широкоформатными принтерами xerox 8254e и xerox 8264e 3
- Для облегчения восприятия информации в данном руководстве используются следующие символы 3
- Краткие сведения 3
- Назначение и целевая аудитория 3
- Настоящее руководство составлено для владельцев и операторов принтера перед тем как приступить к эксплуатации принтера необходимо полностью ознакомиться с данным руководством и изложенными в нем инструкциями 3
- Обозначения используемые в руководстве 3
- Содержание 5
- В настоящей главе описаны меры безопасности которые необходимо соблюдать во время установки и работы принтера 8254e или 8264e здесь изложены предупреждения и предостережения которые должен знать оператор а также информация о предупреждающих наклейках на корпусе принтера 11
- В руководстве к принтеру и на наклейках прикреплённых к самому принтеру используются три категории предупреждений они делятся по степени получаемых оператором телесных повреждений или повреждений принтера 11
- Введение 11
- Во время установки принтера и работы с ним соблюдайте все указания и предупреждения изложенные в настоящем руководстве пользователя 11
- Инструкции по технике безопасности 11
- Ознакомьтесь со значениями следующих предупреждающих символов и соблюдайте инструкции изложенные в руководстве 11
- Предупреждения предостережения и примечания 11
- В данном разделе изложены общие меры безопасности которые необходимо соблюдать в целях безопасной эксплуатации принтера 12
- Важная информация по технике безопасности 12
- 8264e предупреждающие наклейки 15
- В данном разделе описываются предупреждающие наклейки а также указываются их местоположение и виды 15
- Местоположение и вид предупреждающих наклеек 15
- Местоположение предупреждающих наклеек на принтере 8264e показано на следующих двух рисунках 15
- Обращение с предупреждающими наклейками 15
- Предупреждающие наклейки 15
- Предупреждающие наклейки прикреплены к тем компонентам принтера которые требуют особого внимания перед эксплуатацией принтера ознакомьтесь с расположением наклеек и их назначением 15
- 8254e 8264e руководство пользователя 16
- Виды предупреждающих наклеек 16
- Внимание 16
- Инструкции по технике безопасности 16
- E 8264e руководство пользователя 7 17
- Виды предупреждающих наклеек 17
- Внимание 17
- Инструкции по технике безопасности 17
- 8254e 8264e руководство пользователя 18
- Виды предупреждающих наклеек 18
- Внимание 18
- Инструкции по технике безопасности 18
- Не сгибайте и не вытаскивайте дренажную трубку которая служит для слива остатков чернил это может привести к утечке чернил и повреждению принтера 18
- Устройство имеет две системы энергоснабжения если в ходе проведения технического обслуживания оба кабеля питания не отключены от сети возможно поражение электрическим током 18
- 8254e предупреждающие наклейки 19
- Местоположение предупреждающих наклеек на принтере 8254e показано на рисунке 19
- Местоположение и виды наклеек касающихся рабочих операций 20
- Обращение с наклейками касающимися рабочих операций 20
- Только для принтера 8254e наклейки касающиеся рабочих операций 20
- E 8264e руководство пользователя 11 21
- Виды наклеек касающихся рабочих операций смотрите раздел 21
- Инструкции по технике безопасности 21
