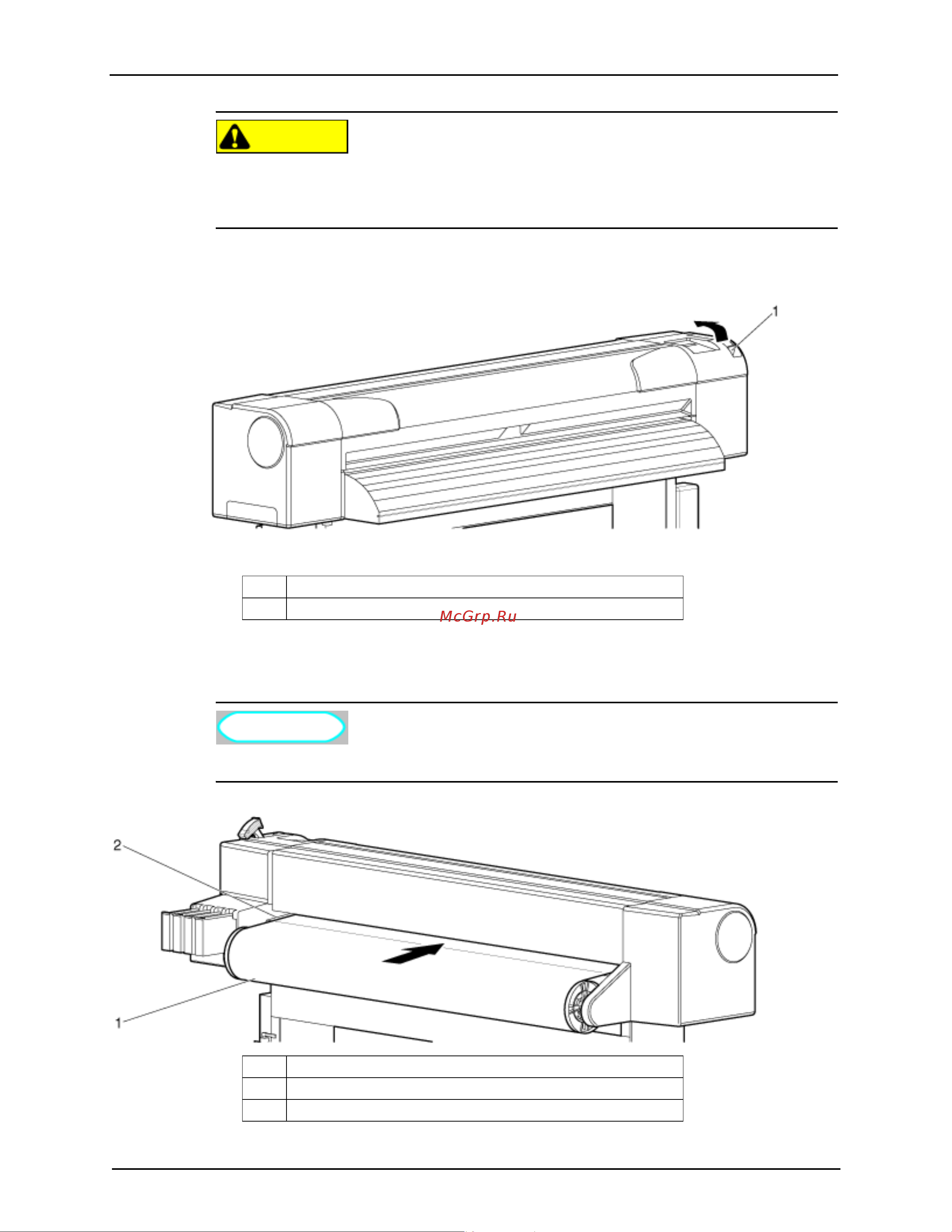

3 Подготовка к работе
8254E / 8264E Руководство пользователя 49
ВНИМАНИЕ
• Во время инициализации не трогайте рычаг загрузки носителя. Печатающая
головка может задеть прижимной валик, что приведет к сбою в работе
принтера.
2. Отведите рычаг загрузки носителя для печати назад. На дисплее панели управления появится
сообщение "Lever Up" (Рычаг поднят вверх).
3. Вставьте рулонный носитель в прорезь подачи.
ПРИМЕЧАНИЕ
• Перед установкой смотайте рулон поплотнее.
№Название
1 Рычаг загрузки носителя для печати
№Название
1 Рулон носителя для печати
2 Прорезь подачи носителя для печати
