4 Эксплуатация принтера
100 8254E / 8264E Руководство пользователя
4.6.1.8 Меню Origin (Исходное положение)
Позволяет установить место начала печати данных (т.е., исходное положение печати). Используйте
данное меню для печати на поле с изменением позиции печати данных на носителе.
Пункт настройки Настройка Описание
Origin (Исходное
положение)
•X (расстояние переноса
печатающей головки):
00000 мм - 99999 мм
•Y (расстояние подачи
носителя для печати):
00000 мм - 9999 мм
Изменяйте положение печатающей головки и
расстояние подачи носителя для печати с помощью
следующих кнопок.
• Кнопка [>] позволяет уменьшить расстояние
переноса печатающей головки.
• Кнопка [<] позволяет увеличить расстояние
переноса печатающей головки.
• Кнопка [+] позволяет увеличить
расстояние
подачи носителя для печати.
• Кнопка [–] позволяет уменьшить расстояние
подачи носителя для печати.

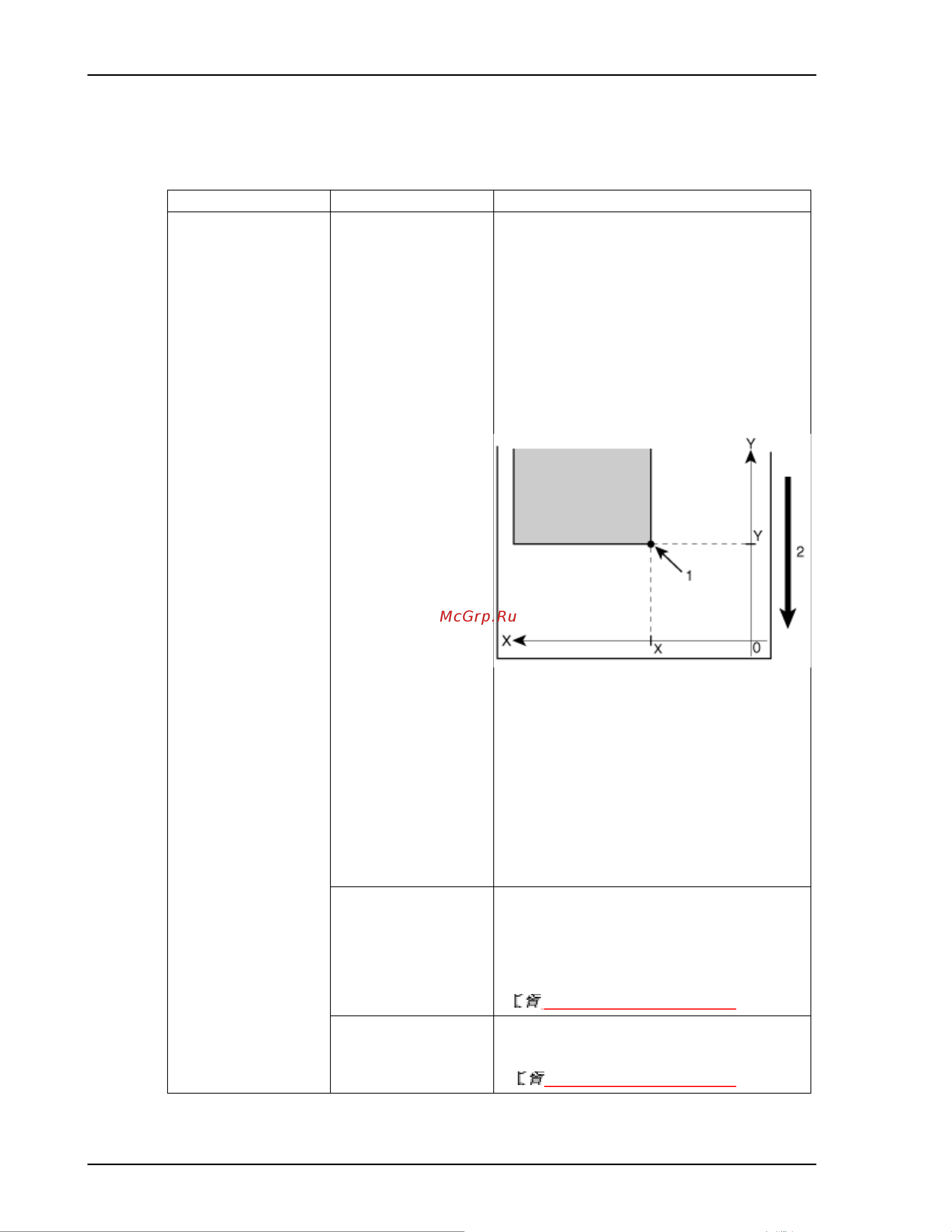

1. Позиция начала печати
2. Направление подачи носителя для печати
• Нажмите кнопку [Enter] (Ввод). На дисплее
панели управления появится сообщение "Moving
Origin Pos." (Перемещение в исходное
положение), и печатающая головка переместится
в позицию начала печати.
После этого на дисплее панели управления
появится
сообщение:
"Confirm Pos." (Подтверждение позиции)
"Ready to Print" (Готов к подаче)
Confirm Position→Enter
(Подтвердить позицию -
Ввод)
• Для подтверждения позиции нажмите кнопку
[Enter] (Ввод) или подождите некоторое время.
Печатающая головка вернется в исходное
положение.
Настройка будет сохранена и принтер вернется в
предыдущее меню.
4.6.1 Меню Setup (Настройка)
—
• Для отмены настройки и возвращения в
предыдущее меню нажмите кнопку [Cancel]
(Отменить).
4.6.1 Меню Setup (Настройка)
