3 Подготовка к работе
8254E / 8264E Руководство пользователя 37

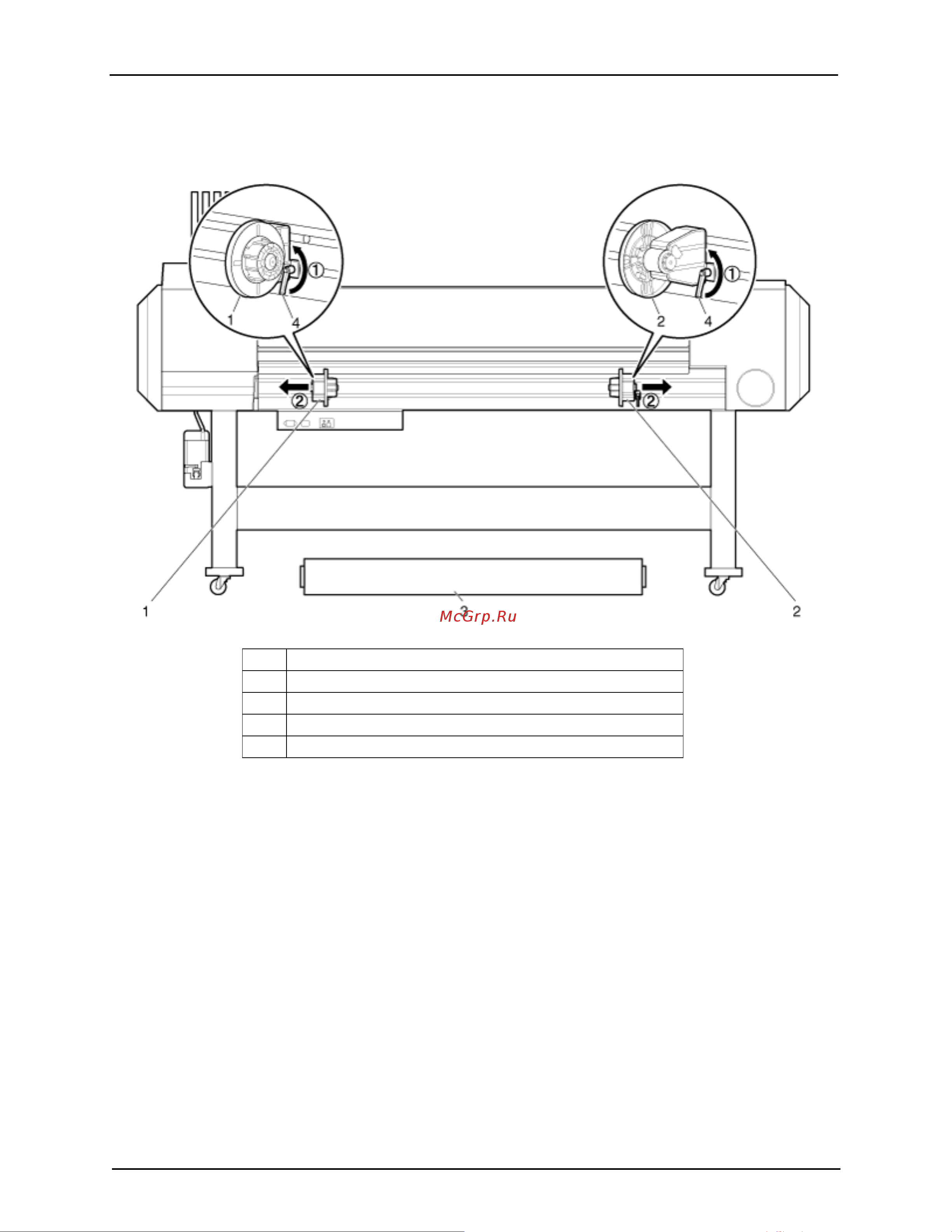

3. Временно установите держатели на расстоянии, немного превышающем ширину
устанавливаемого рулона носителя.
4. Для повышения натяжения рулонного носителя и устранения провисания, а также исключения
появления ошибок "No media found" (носитель для печати не обнаружен), введите в
зацепление пластины привода демпфера и соответствующие стопорные кронштейны на
каждом из держателей рулона.
№Название
1 Держатель рулона носителя для печати (левый)
2 Держатель рулона носителя для печати (правый)
3 Рулон носителя для печати
4 Стопорный рычаг
