6 Обслуживание
8254E / 8264E Руководство пользователя 193
6.2.3 Только для 8264E - Замена губок узла промывки
В этом разделе описывается, как менять губки узла промывки.
(1) Периодичность замены
Меняйте губки узла промывки в следующих случаях.
a. В случае деформации губки узла промывки
b. При появлении смазываний чернил на отпечатке
c. Каждые два месяца
(2) Тип
СОВЕТ
• Типы губок узла промывки и другая информация приводятся в разделе
7
.3 Список опций и носителей.
(3) Процедура замены
Для замены губок узла промывки используется следующая процедура.
1. Если принтер включен, убедитесь в следующем.
• Не осуществляется печать или другие операции.
• На дисплее имеется сообщение "Ready to Print" (Готов к печати).

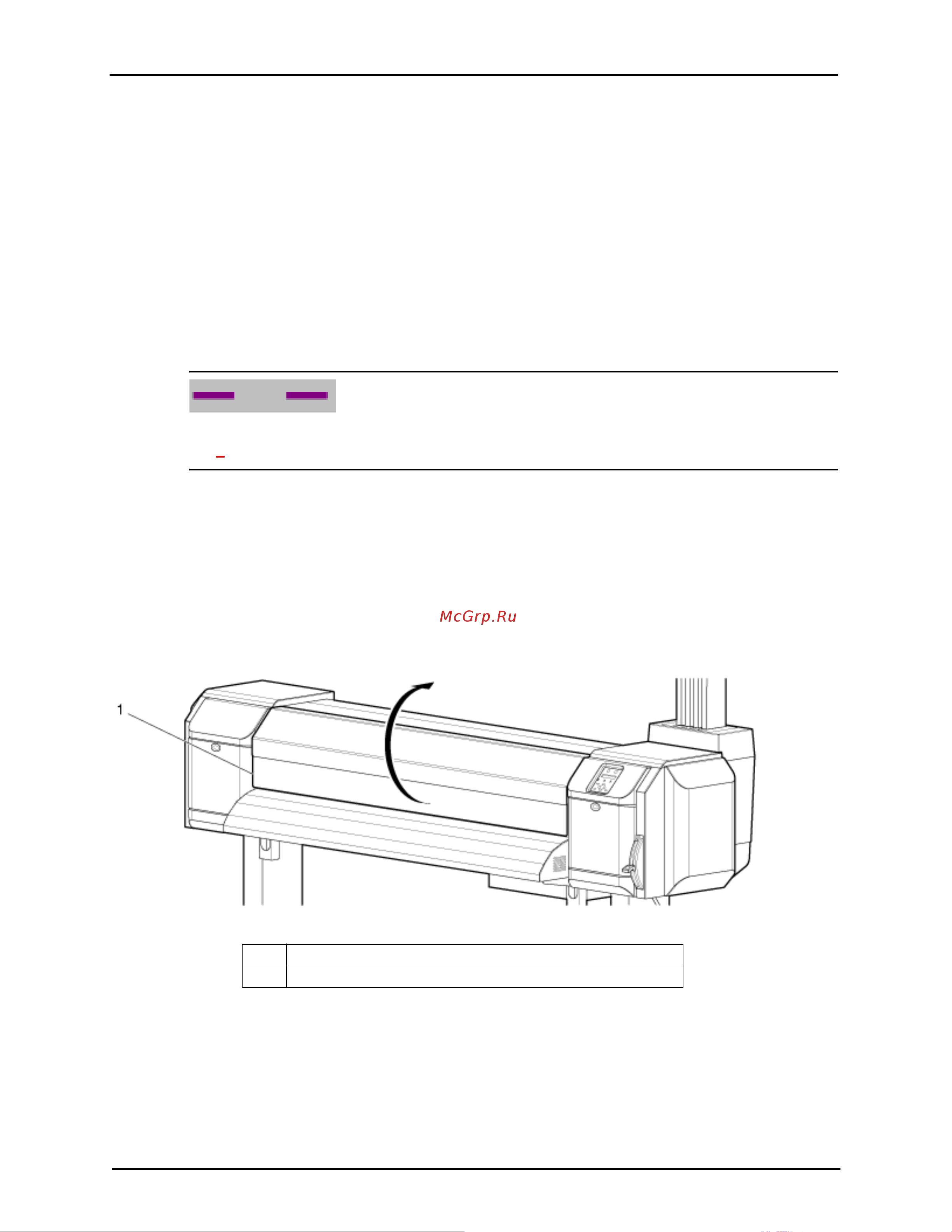

2. Откройте переднюю крышку.
№Название
1 Передняя крышка
