6 Обслуживание
192 8254E / 8264E Руководство пользователя
7. Для установки другого рулона носителя для печати используется следующая процедура.
СОВЕТ
• Для загрузки рулонного носителя обратитесь к разделу 3.5.1 Загрузкарулона
носителя для печати.
• Храните рулонный носитель для печати, как описано в разделе 4.
4.3 Меры
предосторожности при хранении носителя для печати.
8. Если новый рулон носителя не нужен, установите съемный фланец на вал и верните вал на
держатели принтера.

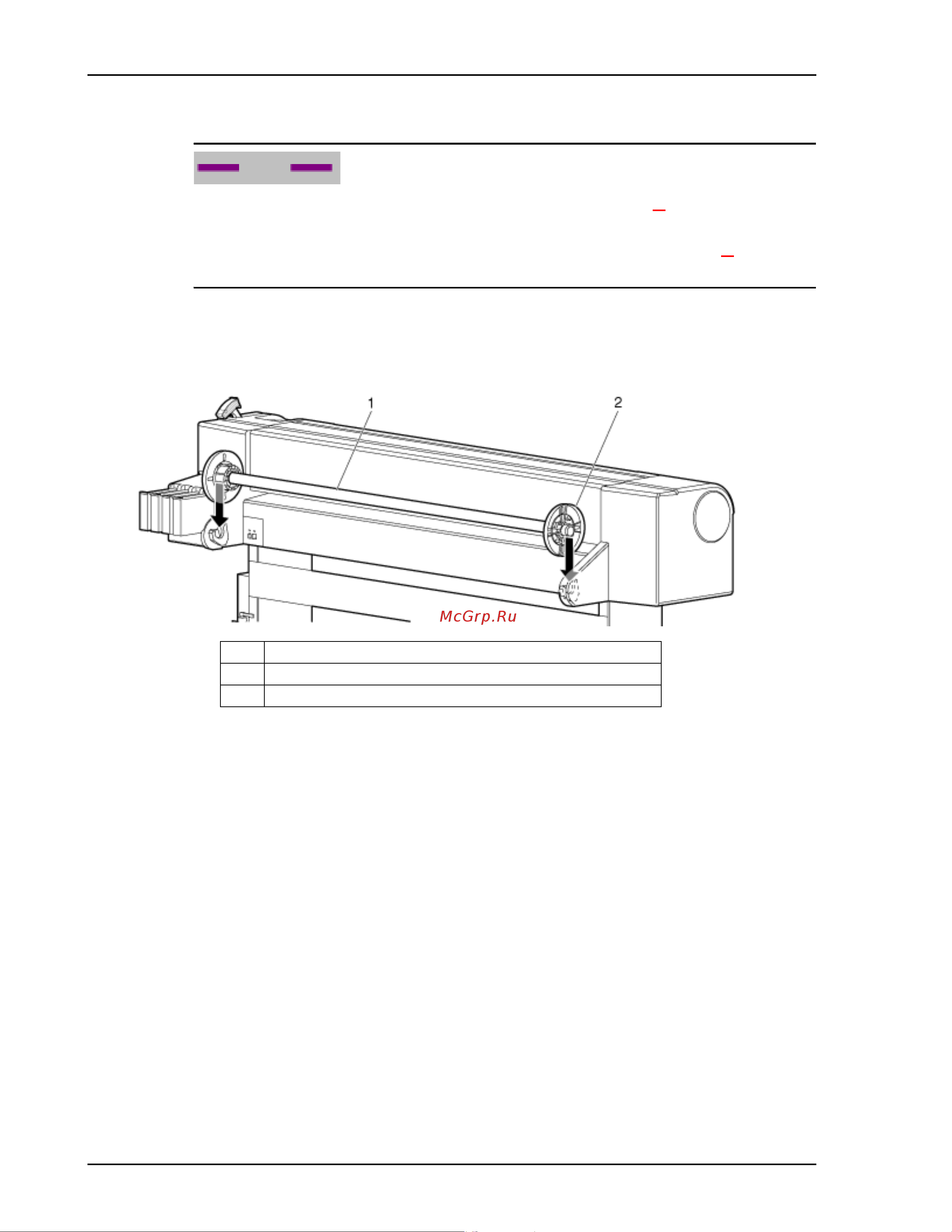

Процедура замены рулона носителя для печати на принтере 8254E завершена.
№Название
1 Съемный фланец
2 Вал рулона
