3 Подготовка к работе
48 8254E / 8264E Руководство пользователя

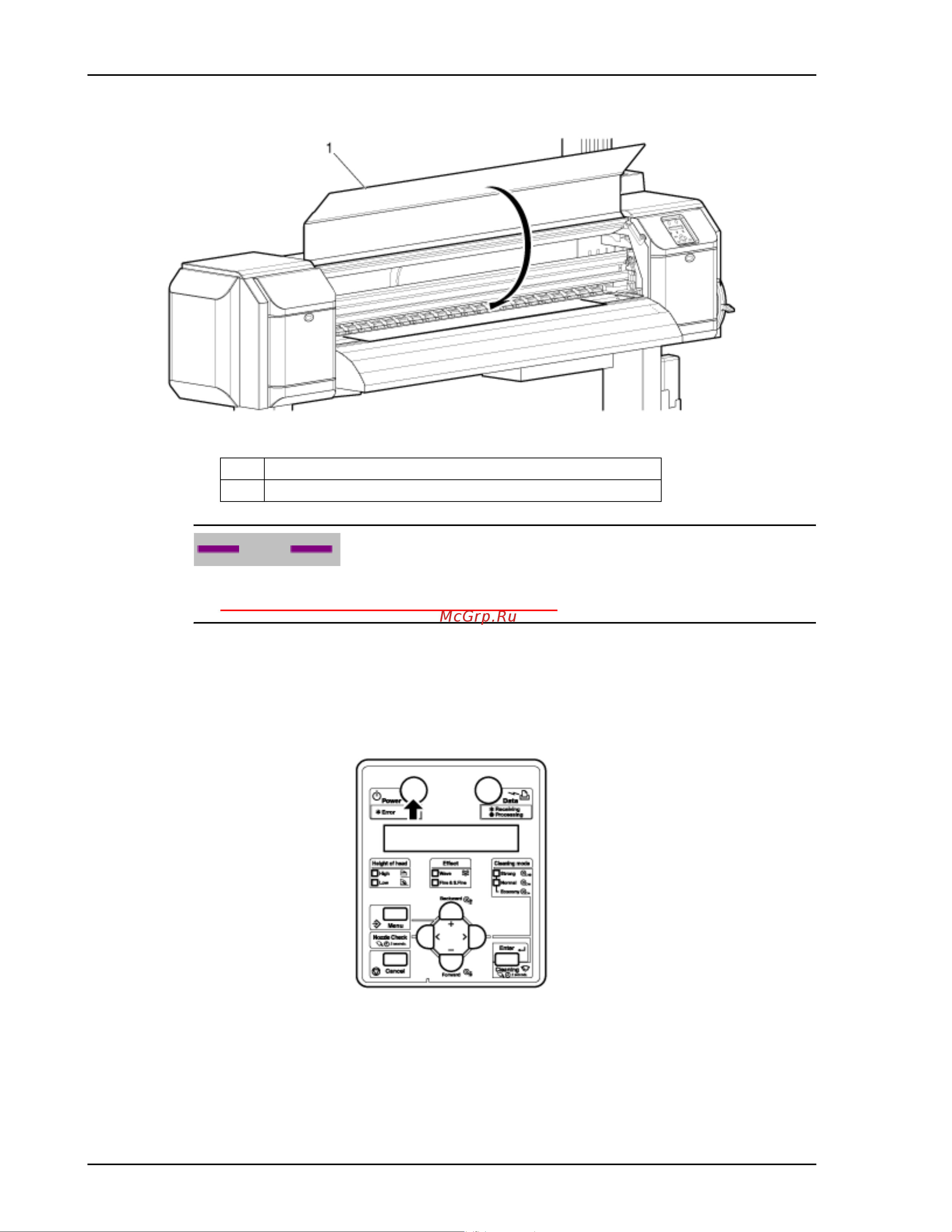

9. Закройте переднюю крышку. На дисплее панели управления появится меню настройки Media
Type (Тип носителя для печати).
СОВЕТ
• Процедура выбора типа носителя для печати описывается в разделе
3.
5.3 Настройка типа носителя для печати.
3.5.2.2 8254E Подготовка рулонного носителя для печати
Чтобы подготовить рулонный носитель для печати на принтере 8254E, используйте следующую
процедуру.
1. Для включения принтера нажмите кнопку [Power].
• Загорится зеленая индикаторная лампа.
• Принтер запускает процедуру инициализации.
• На дисплее панели управления появится сообщение "Media End" (Закончился носитель для
печати).
№Название
1 Передняя крышка
