6 Обслуживание
206 8254E / 8264E Руководство пользователя
8254E

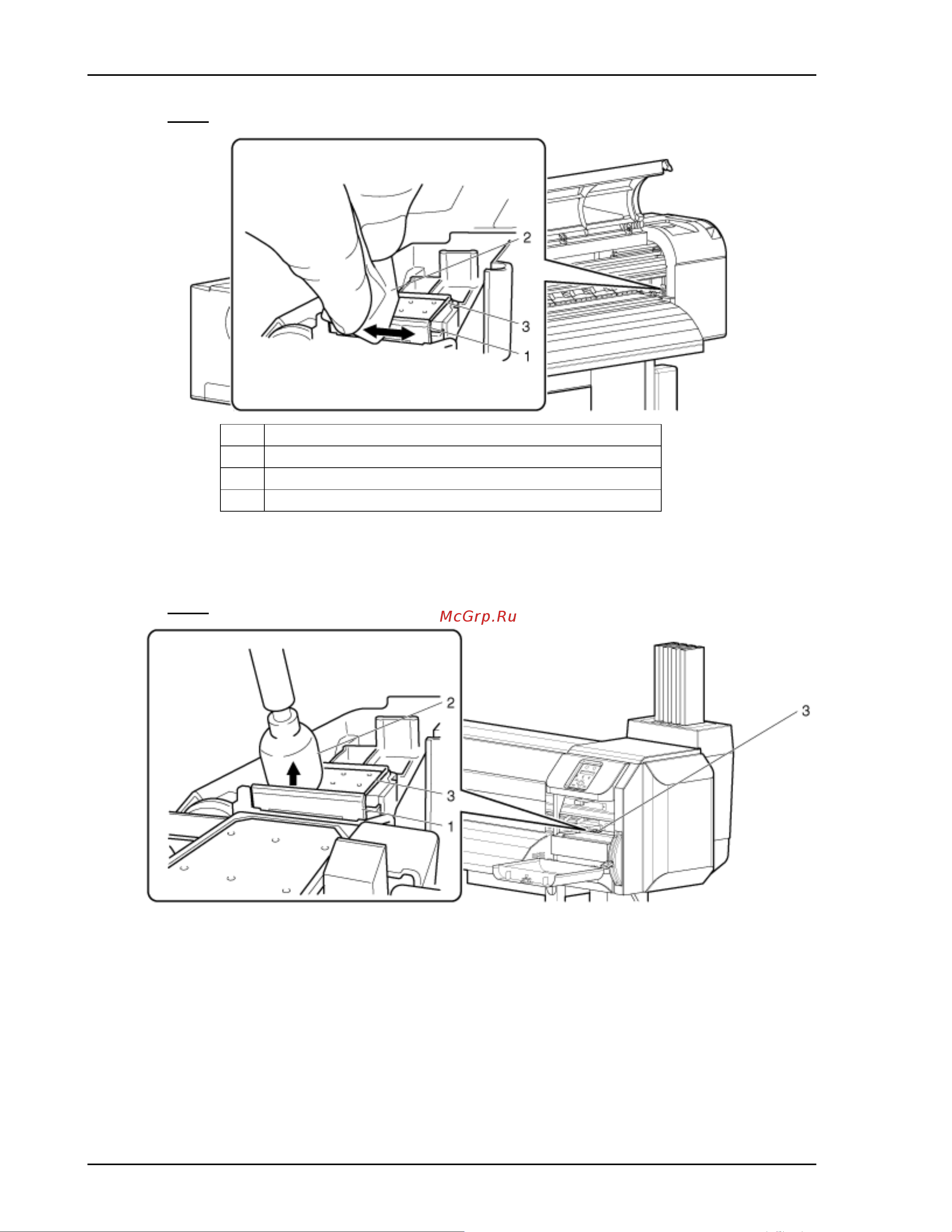

b. Очистка задней стороны скребка:
Для удаления чернил и пыли двигайте чистящей палочкой (8264E) или салфеткой (8254E)
сверху вниз.
8264E
№Название
1 Скребок очистки
2 Чистящая палочка (8264E) или салфетка (8254E)
3 Блок крышки печатающей головки
