6 Обслуживание
8254E / 8264E Руководство пользователя 205
ВНИМАНИЕ
• При обслуживании скребка очистки:
• Не прикасайтесь пальцами к скребку очистки или блоку крышки печатающей
головки.
Жир с пальцев не позволит правильно очистить печатающую головку.
• Только 8264E - Протирайте печатающую головку только сухой чистящей
палочкой.
Влажная чистящая палочка может вызвать засорение печатающей головки.
• Только для 8264E - Не используйте чистящую палочку повторно.
Грязь на
чистящей палочке может повредить печатающую головку.
• Только для 8254E - Протирайте печатающую головку только сухой
салфеткой.
Влажная чистящая салфетка может привести к засорению печатающей
головки.
5. Только для 8264E - Для удаления чернил и пыли со скребка используйте чистящую палочку.
Только для 8254E - Для удаления чернил и пыли
со скребка используйте чистящую салфетку.

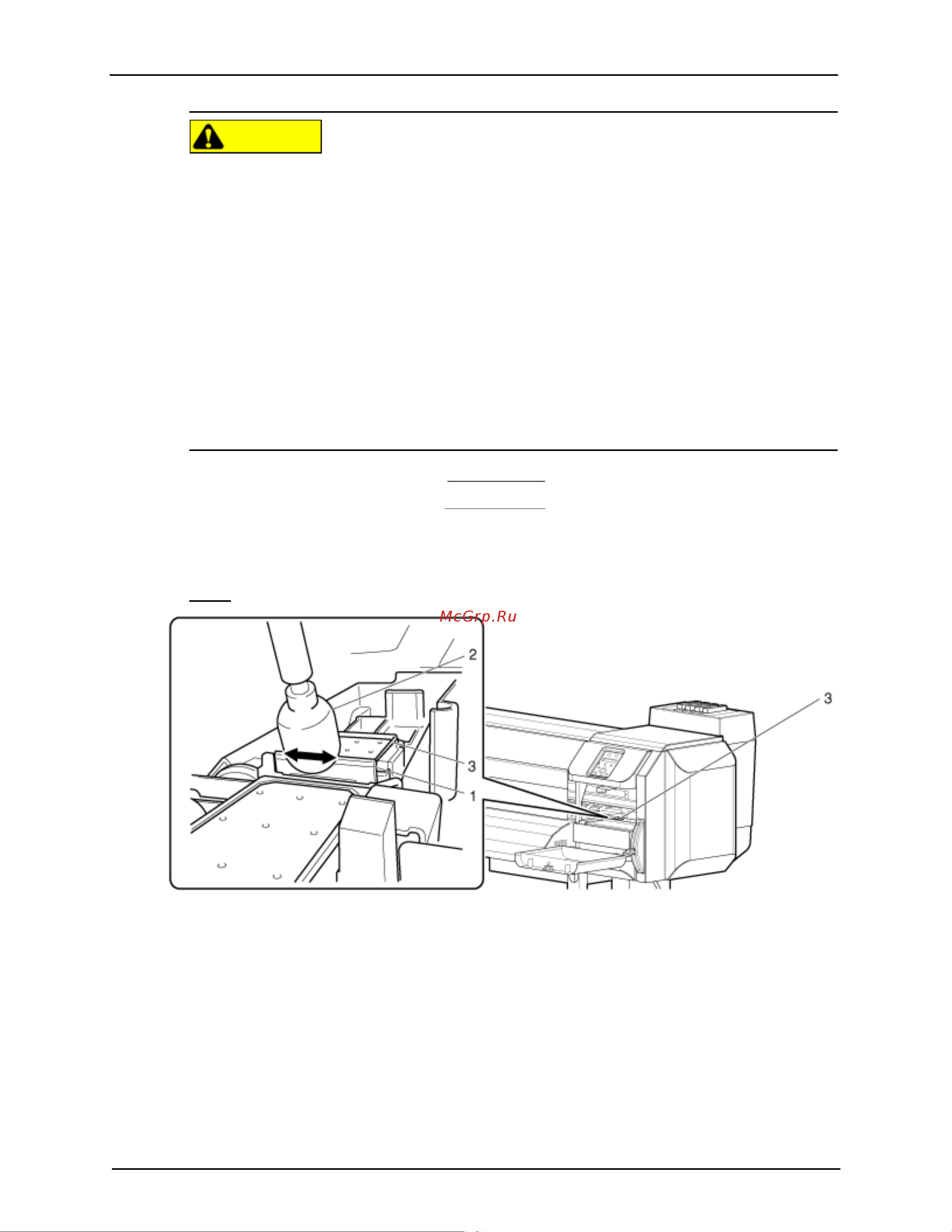

a. Очистка передней стороны скребка:
Для удаления чернил и пыли двигайте чистящей палочкой (8264E) или салфеткой (8254E)
вправо и влево.
8264E
