4 Эксплуатация принтера
134 8254E / 8264E Руководство пользователя
4.8.3 Только для 8264E - Установка планок держателя носителя
для печати
Изменения качества носителя для печати и условий его использования могут привести к
скручиванию носителя и его повреждению печатающей головкой. Чтобы уменьшить скручивание
носителя, используйте специальные планки держателя.
Для установки планок держателя носителя для печати используется следующая процедура.
1. Выведите меню Side margin (Боковое поле) на дисплей панели управления.

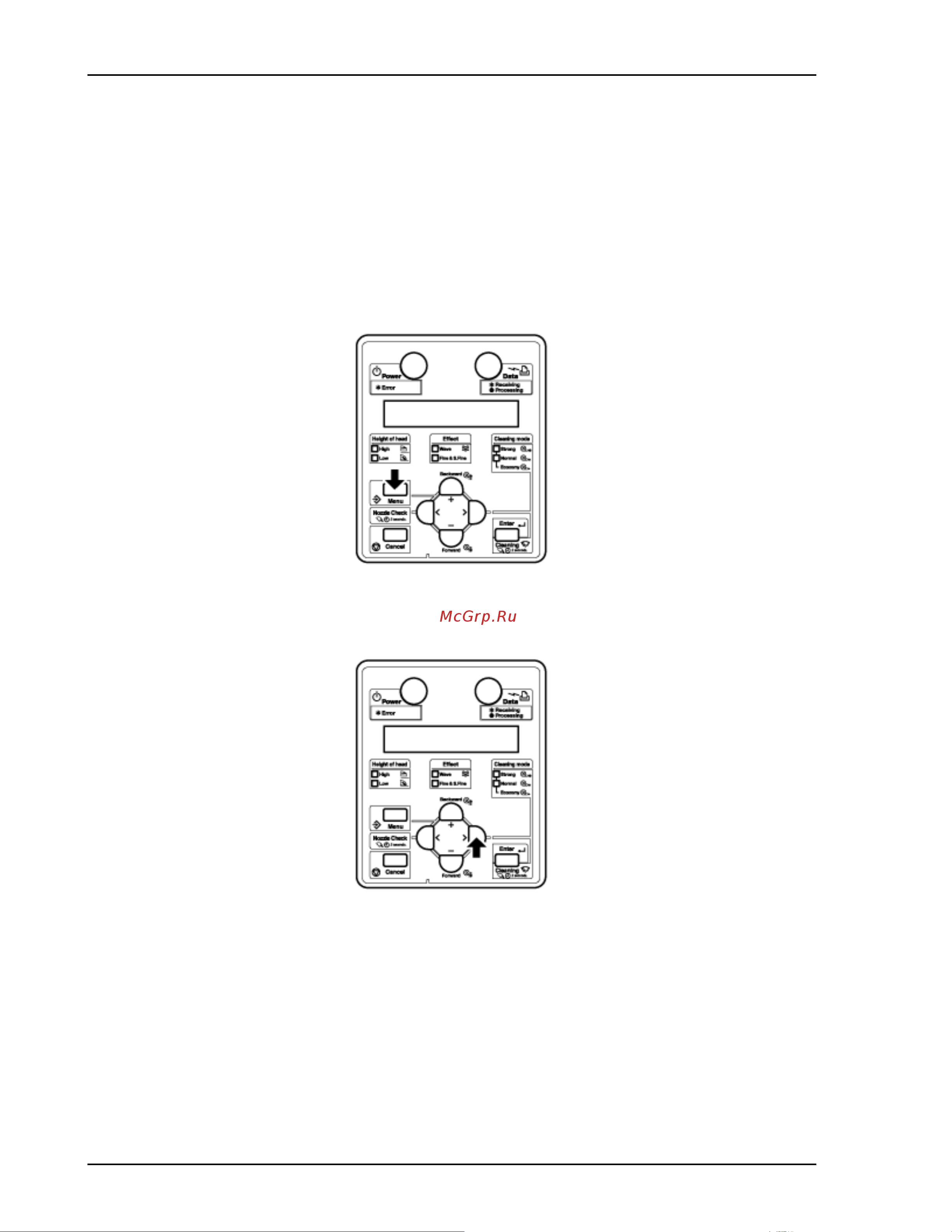

a. Нажмите кнопку [Menu] (Меню). На дисплее
панели управления появится "Menu 1:
Setup>" (Меню 1: Настройка).
b. Нажмите кнопку [>]. На дисплее панели управления появится "Set1: MediaType"
(Настройка 1: Тип носителя для печати).
