4 Эксплуатация принтера
8254E / 8264E Руководство пользователя 77
2. Ознакомившись с приведенной ниже информацией, измените высоту печатающей головки,

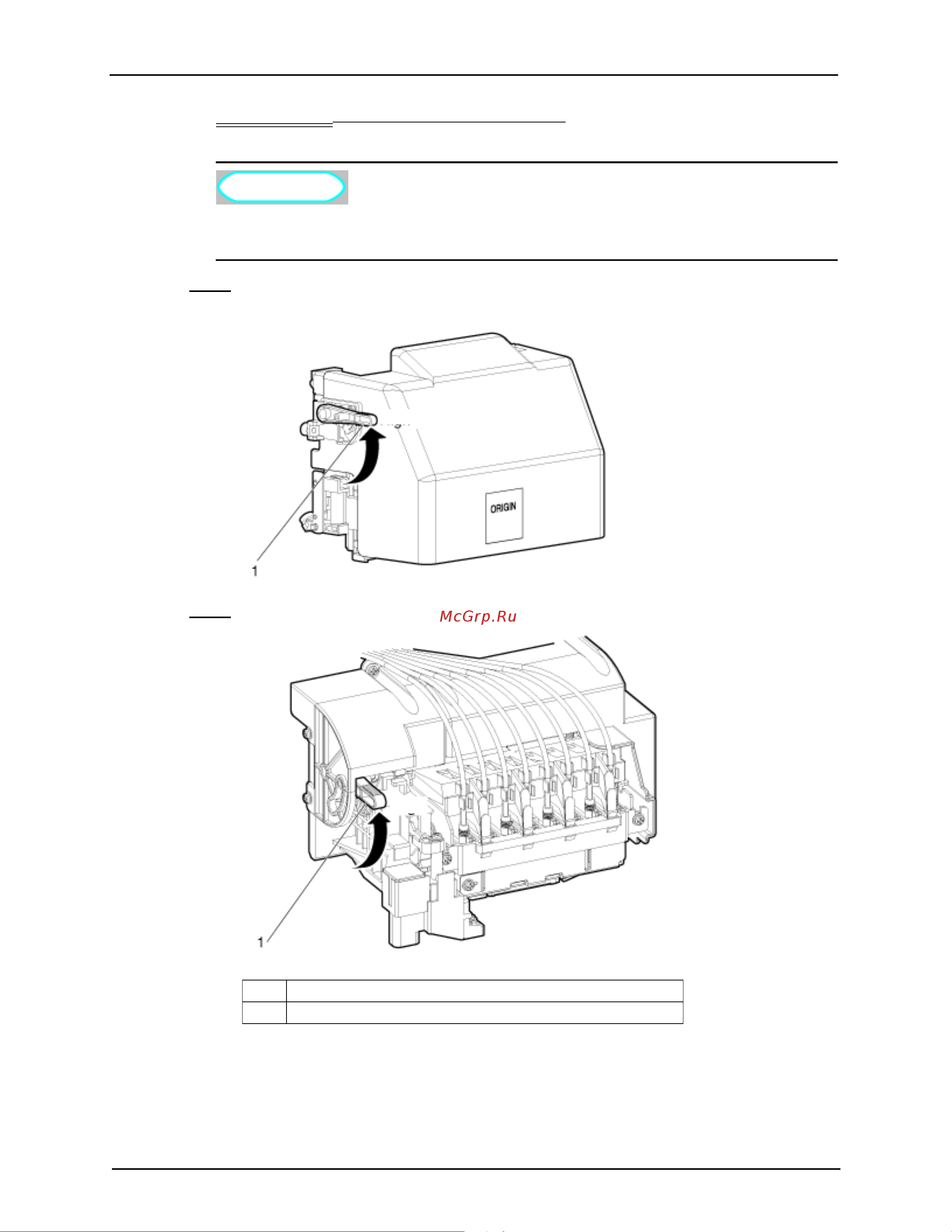

перемещая вверх оранжевый рычаг регулировки, как показано на рисунке.
ПРИМЕЧАНИЕ
• Не поднимайте рычаг регулировки высоты печатающей головки выше
положения 90°. Так можно повредить принтер.
8264E
8254E
• Загорится зеленая индикаторная лампа High на панели управления.
№Название
1 Рычаг регулировки высоты печатающей головки
High
High
