3 Подготовка к работе
28 8254E / 8264E Руководство пользователя
ПРИМЕЧАНИЕ
• Если соединение заземления невозможно установить, или если контакт
заземления отсутствует, приобретите подходящую розетку.
• Никогда
не отсоединяйте кабель (кабели) питания от электрической розетки
до
нажатия кнопки [Power] для выключения принтера. Это может привести к
потере информации о количестве чернил, оставшихся в картриджах.
Несмотря на наличие чернил, картридж будет обозначен как пустой.
Единственным выходом в данном случае будет являться замена картриджа.
Результатом станет значительная потеря чернил. Эта же проблема может
возникнуть в случае обесточивания здания.
• После
отключения кабеля питания от электрической розетки подождите не
меньше минуты прежде, чем снова присоединять кабель к розетке.
• Для двух кабелей питания принтера 8264E требуется суммарный
электрический ток 17 A. Если одна электрическая розетка не рассчитана на
такой ток, вставьте вилку одного кабеля питания в одну розетку , а второго
кабеля питания - в другую розетку
.

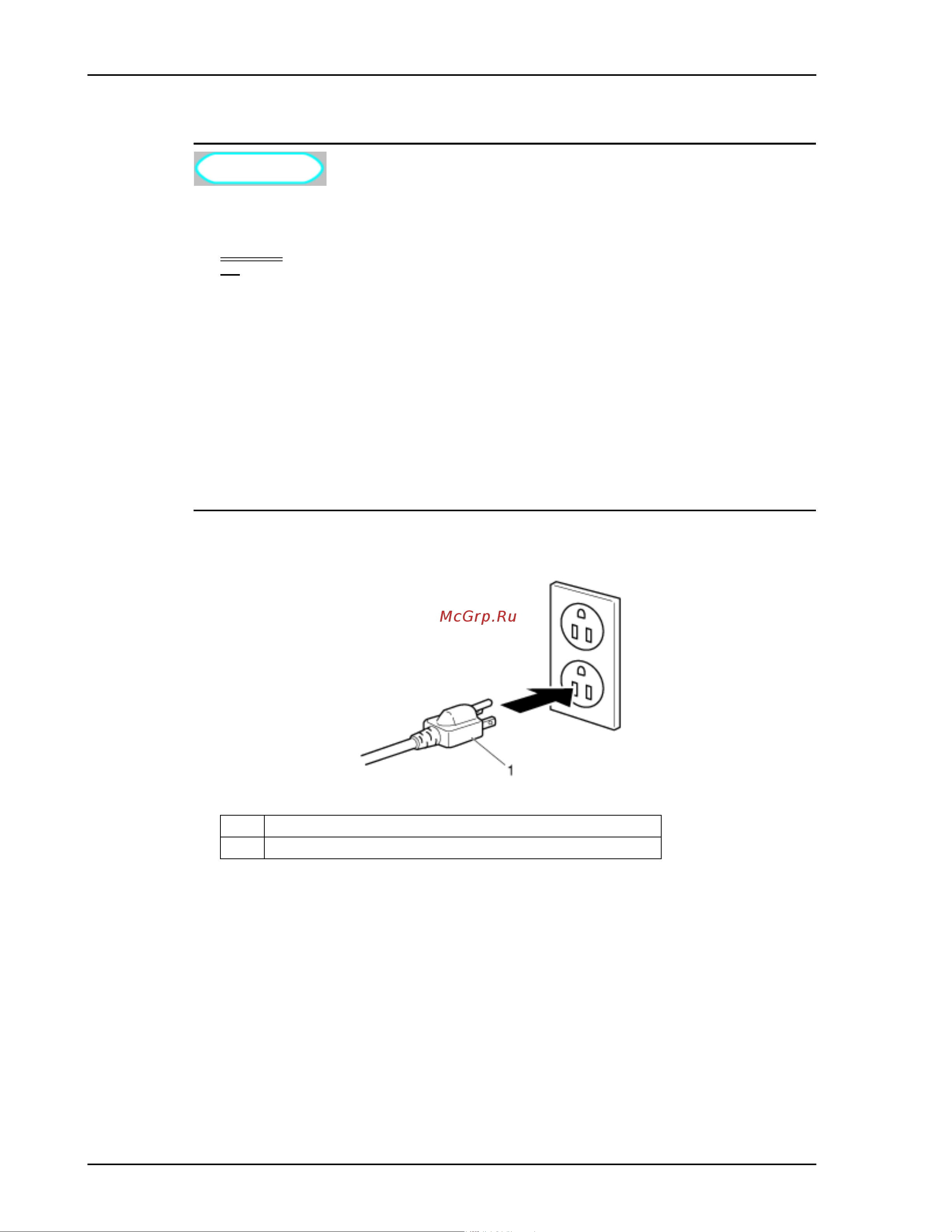

№Название
1 Кабель питания
