Резка механизированным резаком
7
11 8 80924J Руководство оператора Powermax45 XP

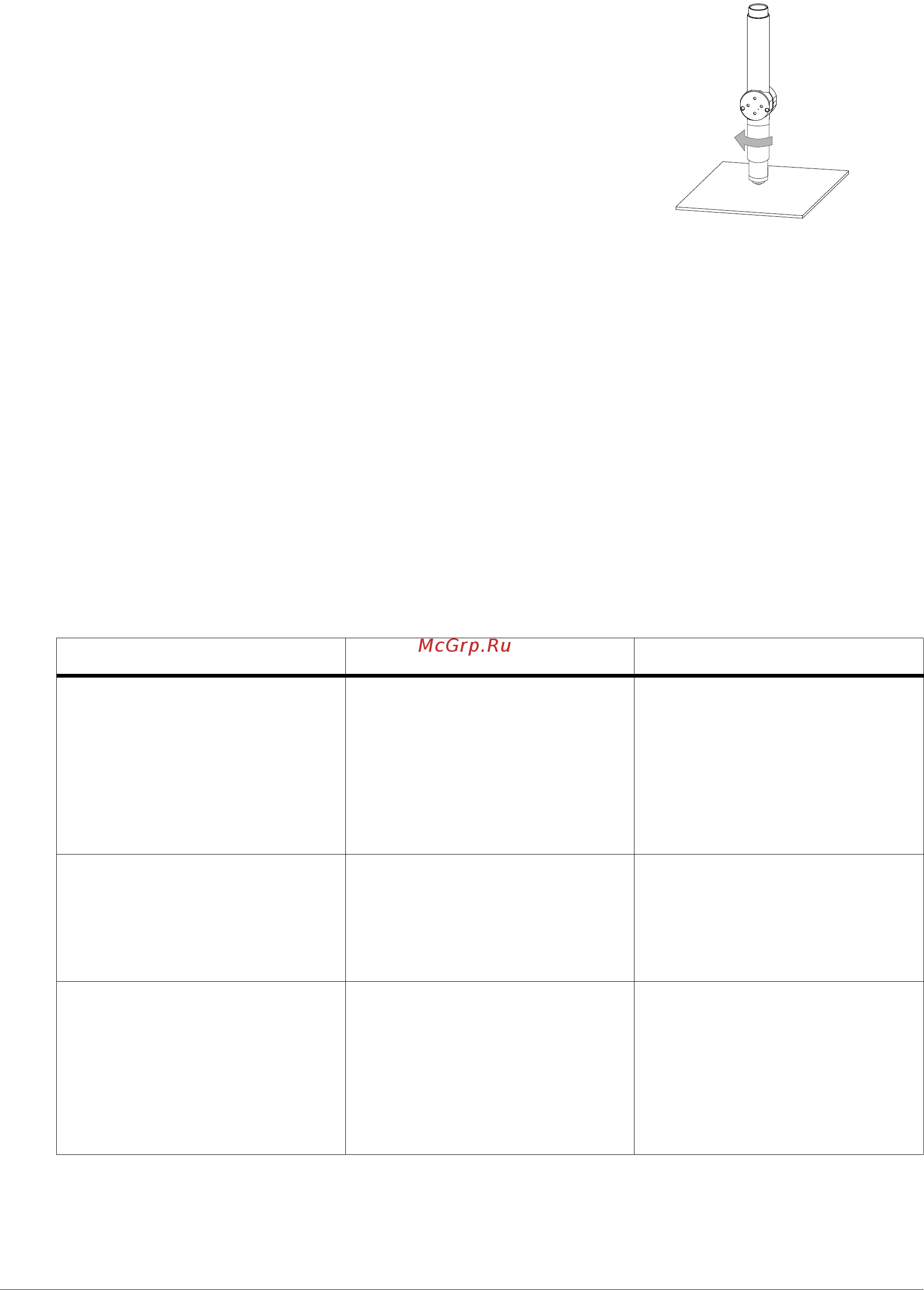

3. Поверните резак на 90° в его держателе.
4. Повторите шаги 1–3.
Если в обоих тестах углы одинаковы:
Проверьте, устранены ли механические
причины. См. Обзор наладки
механизированного резака на стр. 101.
Проверьте расстояние от резака до заготовки
(особенно, если углы резки положительные или
отрицательные).
Проверьте разрезаемый материал. Если металл намагничен или тверд, проблемы с
углом резки более вероятны, чем в других случаях.
Если не удается разрешить проблему с углом резки, обратитесь к производителю стола для
резки, чтобы удостовериться в правильной работе автоматической регулировки высоты или
системы регулировки высоты резака.
Окалина
Окалина — это расплавленный металл, который сформировался в процессе резки и застыл
на нижней поверхности детали. При резке воздушной плазмой всегда будет образовываться
некоторое количество окалины. Чтобы минимизировать объем и тип окалины, надлежащим
образом отрегулируйте систему для своего применения.
90°
Проблема Причина Решение
Избыточная окалина на
верхней кромке обоих частей
листа.
• Резак расположен
слишком низко.
•Слишком низкое
напряжение при
использовании системы
регулировки высоты
резака.
• Отрегулируйте резак или
напряжение с небольшими
приращениями (по 5 В или
меньше), пока объем
окалины не будет
уменьшен.
При низкой скорости
перемещения резака с нижней
части разреза образуется
окалина в виде тяжелых
пузырчатых отложений.
• Слишком низкая скорость
резки.
• Дуга отклоняется вперед
по траектории.
• Увеличьте скорость резки.
При высокой скорости
перемещения резака окалина
образуется в виде тонкой и
узкой полоски металла рядом с
разрезом. Она закрепляется в
нижней части среза, и ее
сложно удалить.
•Слишком высокая
скорость резки.
• Дуга отклоняется назад по
траектории.
• Уменьшить скорость резки.
• Сократите расстояние
между резаком и изделием.
