Руководства по маркировке
8
128 80924J Руководство оператора Powermax45 XP
Профили маркировки, задиров и штамповки

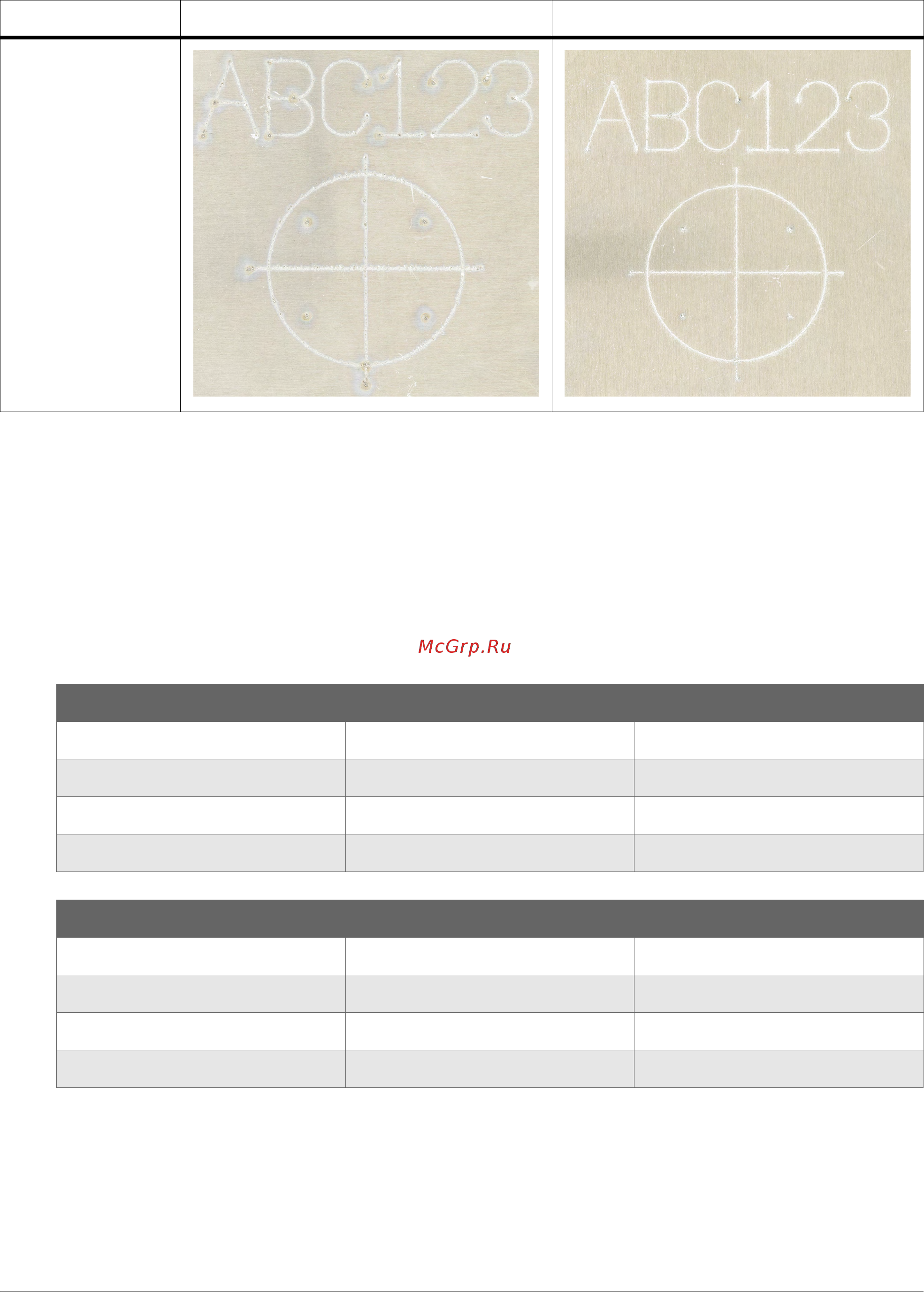

В указанных ниже таблицах показана типичная ширина и глубина профилей для слабой
маркировки, сильной маркировки и задиров и штамповки на низкоуглеродистой стали.
Ширина и глубина линий маркировки меняется при изменении
выходного тока, типа газа, расстояния от резака до заготовки и
скорости маркировки (или времени задержки для штамповки).
Слабая
маркировка на
алюминии
Воздух Аргон
Слабая маркировка
Воздух Аргон
Ширина 2,79 мм 1,22 мм
Глубина Менее 0,02 мм Менее 0,02 мм
Скорость перемещения 2,5 м/мин 3,2 м/мин
Сильная маркировка / формирование задиров
Воздух Аргон
Ширина 2,79 мм 1,22 мм
Глубина 0,09 мм Менее 0,02 мм
Скорость перемещения 2,5 м/мин 3,2 м/мин
