Эксплуатация
2
Powermax45 XP Руководство оператора 80924J 57
Регулировка давления газа вручную
Источник тока автоматически регулирует давление газа. Однако можно настроить давление
газа вручную, если это необходимо для определенного приложения.
Переопределение системной настройки давления газа должно
выполняться только опытными пользователями, которым необходимо
оптимизировать настройку давления газа для конкретного
применения резки.

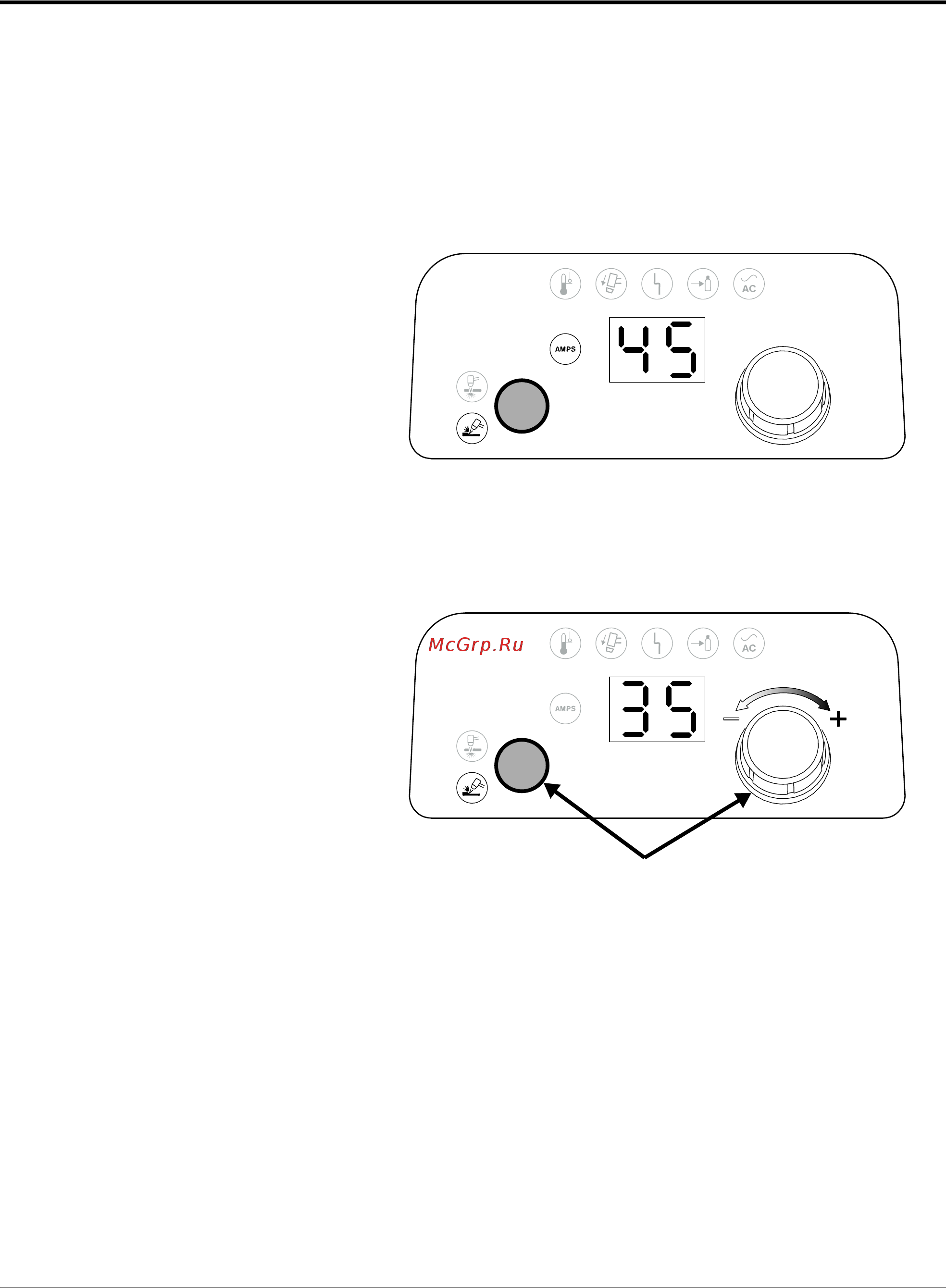

1. Выберите режим и задайте
силу выходного тока. В
этом примере мы выбрали
режим строжки/маркировки
и задали выходному току
значение 45 А.
Сначала задайте
режим работы и
силу выходного
тока, поскольку их
установка может
привести к сбросу
давления газа. См. стр. 58.
2. Одной рукой нажмите и
удерживайте кнопку
Режим. Другой рукой
поверните рукоятку
регулировки, чтобы
установить требуемое
значение давление газа. В
этом примере мы снизили
давление газа до
35 фунт/кв. дюйм.
При выполнении
ручной регулировки
давления газа
светодиод силы
тока выключится, а
на 2-разрядном
дисплее будет отображаться не сила тока, а давление газа следующим образом:
Модели CSA: давление газа по умолчанию отображается в фунт/кв. дюйм.
Модели CE/CCC: давление газа по умолчанию отображается в барах.
Отображаемые значения давления газа можно изменить. См. стр. 59.
Нажмите эту кнопку и удерживайте ее при повороте ручки
регулировки.
