Руководство по поиску и устранению неисправностей
10
162 80924J Руководство оператора Powermax45 XP

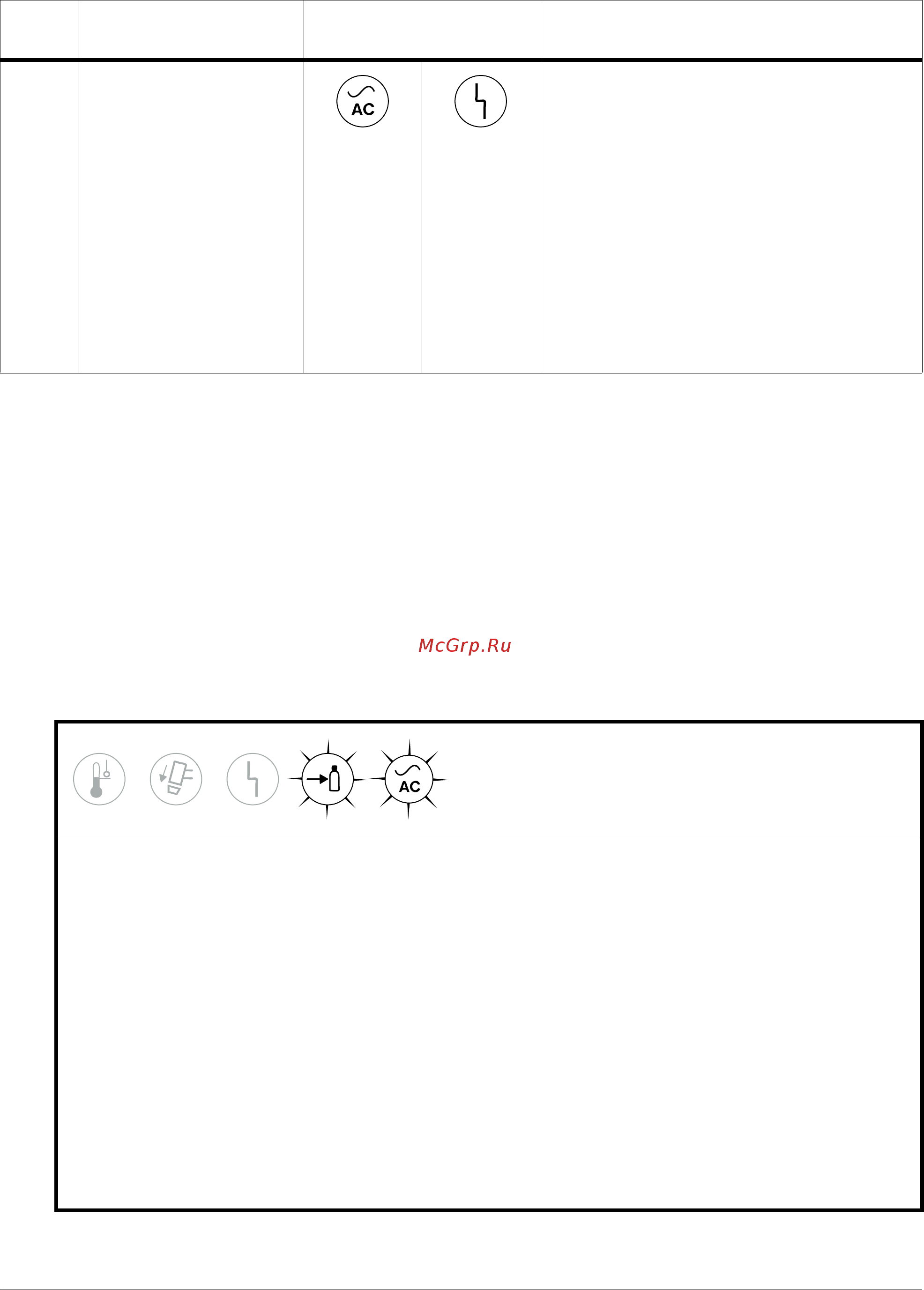

Светодиод сбоя давления газа
Минимально необходимое давление газа зависит от следующих факторов:
Выбранный режим (резка или строжка)
Тип резака
Длина провода резака
Например, если выбран режим резки и используется ручной резак с проводом 6 м, то
светодиод давления газа загорится в случае, если давление газа на входе будет меньше
3,8 бар.
1-nn-n
2-nn-n
3-nn-n
Крупный сбой
ВКЛ (ON) ВКЛ (ON)
• Возможна неисправность внутреннего
компонента. Перезапустите источник
тока системы плазменной резки. В
некоторых случаях сбой можно
устранить путем перезапуска.
• Если не удалось устранить сбой путем
перезапуска источника тока системы
плазменной резки, необходимо
обратиться к квалифицированному
техническому специалисту для
обслуживания системы. Обратитесь к
своему дистрибьютору или в
авторизованный ремонтный центр.
Код
сбоя
Описание Состояние светодиода Решения
Светодиод давления газа загорается, если на
системе включено (ON) питание.
Слишком низкое давление газа на входе.
• Проверьте все подключения подачи газа на входе. Убедитесь в отсутствии утечек или
ослабленных подсоединений.
• Шланг подачи газа должен иметь внутренний диаметр не меньше 9,5 мм.
• Проверьте давление газа на входе. Отрегулируйте его, как необходимо См. стр. 35.
• Вручную отрегулируйте давление газа на системе плазменной резки. См. стр. 57. Выполните
быстрый сброс.
• Выполните проверку газа. См. стр. 165. Сравните заданное давление на входе с фактическим
давлением газа на выходе. Если с подачей газа не входе нет явных проблем, проверьте корпус и
фильтровальный элемент воздушного фильтра в источнике тока системы плазменной резки.
Очистите или замените их при необходимости. См. стр. 173.
• Если не удается разрешить проблему, обратитесь к авторизованному специалисту по
обслуживанию для проверки системы. Обратитесь к своему дистрибьютору или в
авторизованный ремонтный центр.
