Эксплуатация
2
54 80924J Руководство оператора Powermax45 XP

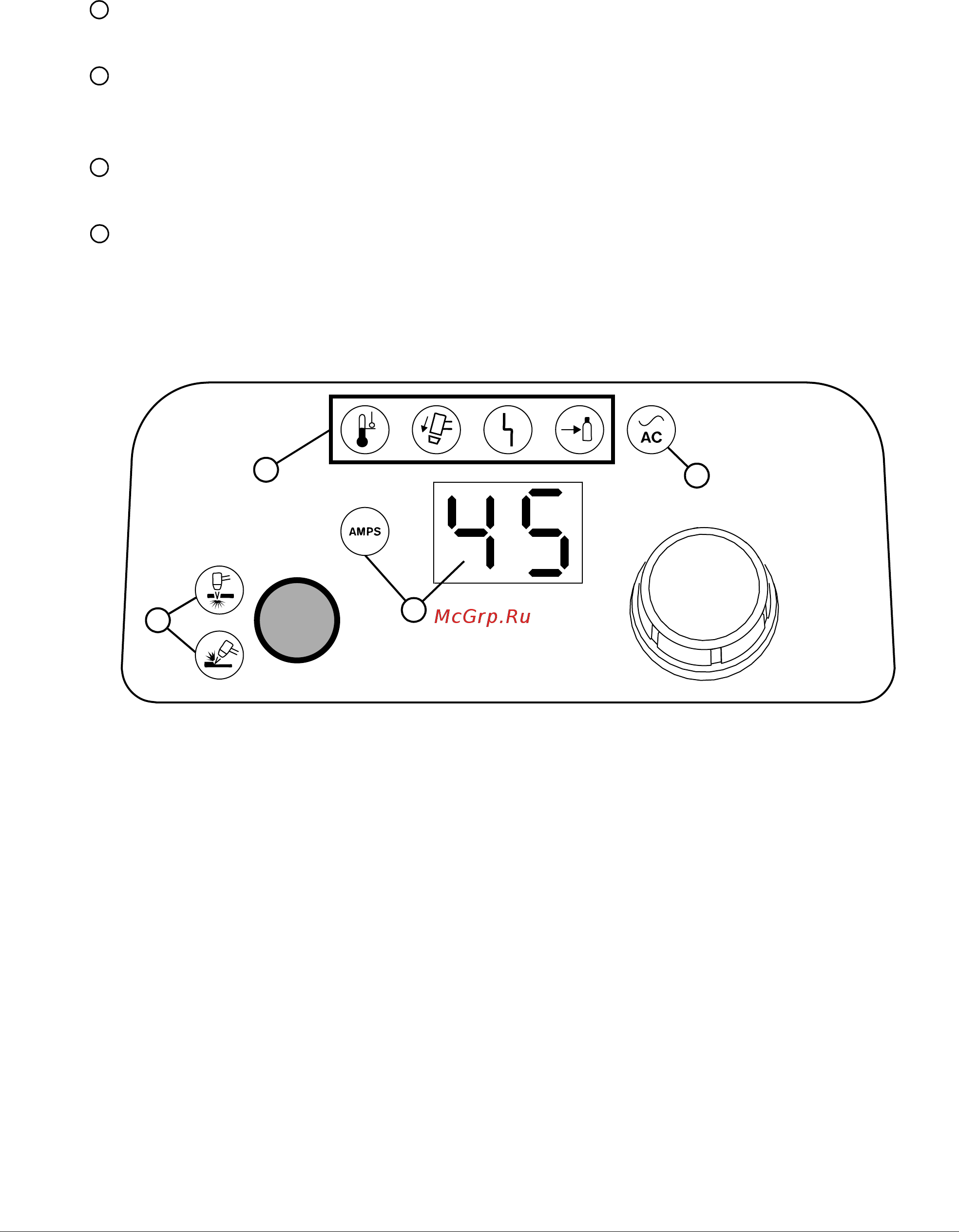

Шаг 7. Проверьте настройки резки и светодиоды
Прежде чем приступать к резке, убедитесь, что выполнены следующие условия:
Если какой-либо светодиод сбоя горит или мигает или светодиод включения
(ON) питания мигает, это свидетельствует о неисправности. Прежде чем продолжить,
устраните неисправность. См. Светодиоды и коды сбоев на стр. 157.
Горит зеленый светодиод включения питания (ON) на передней панели источника
тока.
Горит светодиод соответствующего режима (резка или строжка/маркировка). Кроме
того, убедитесь, что установленные на резаке расходные детали соответствуют
выбранному режиму.
На передней панели отображается правильное значение силы выходного тока
(в амперах) и горит светодиод силы тока.
Ни один из 4 светодиодов сбоя не горит и не мигает.
1
2
3
4
2
3
4
1
