Hypertherm Powermax45 XP [130/192] Рекомендации по движению на повороте
![Hypertherm Powermax45 XP [130/192] Рекомендации по движению на повороте](/views2/1249601/page130/bg82.png)
Руководства по маркировке
8
130 80924J Руководство оператора Powermax45 XP
Глубину и ширину линий маркировки можно менять, изменяя скорость перемещения
резака, выходной ток и высоту резака.
Возможно, будет необходимо попробовать использовать другие методы движения на
повороте для оптимизации углов 90° для ЧПУ и стола. См. тему Рекомендации по
движению на повороте ниже.
Рекомендации по движению на повороте
Для всего процесса маркировки сократите выходной ток и скорость маркировки.
В зависимости от функциональных возможностей стола для резки и ЧПУ, возможно,
будет необходимо попробовать другие методы движения на повороте для достижения
наилучших возможных результатов для углов 90°.
На многих столах получить угол 90° без отклонений может быть достаточно
сложно. Это потребовало бы полного останова резака на определенное время, что
может привести к тому, что линии угла будут шире и глубже, чем необходимо.

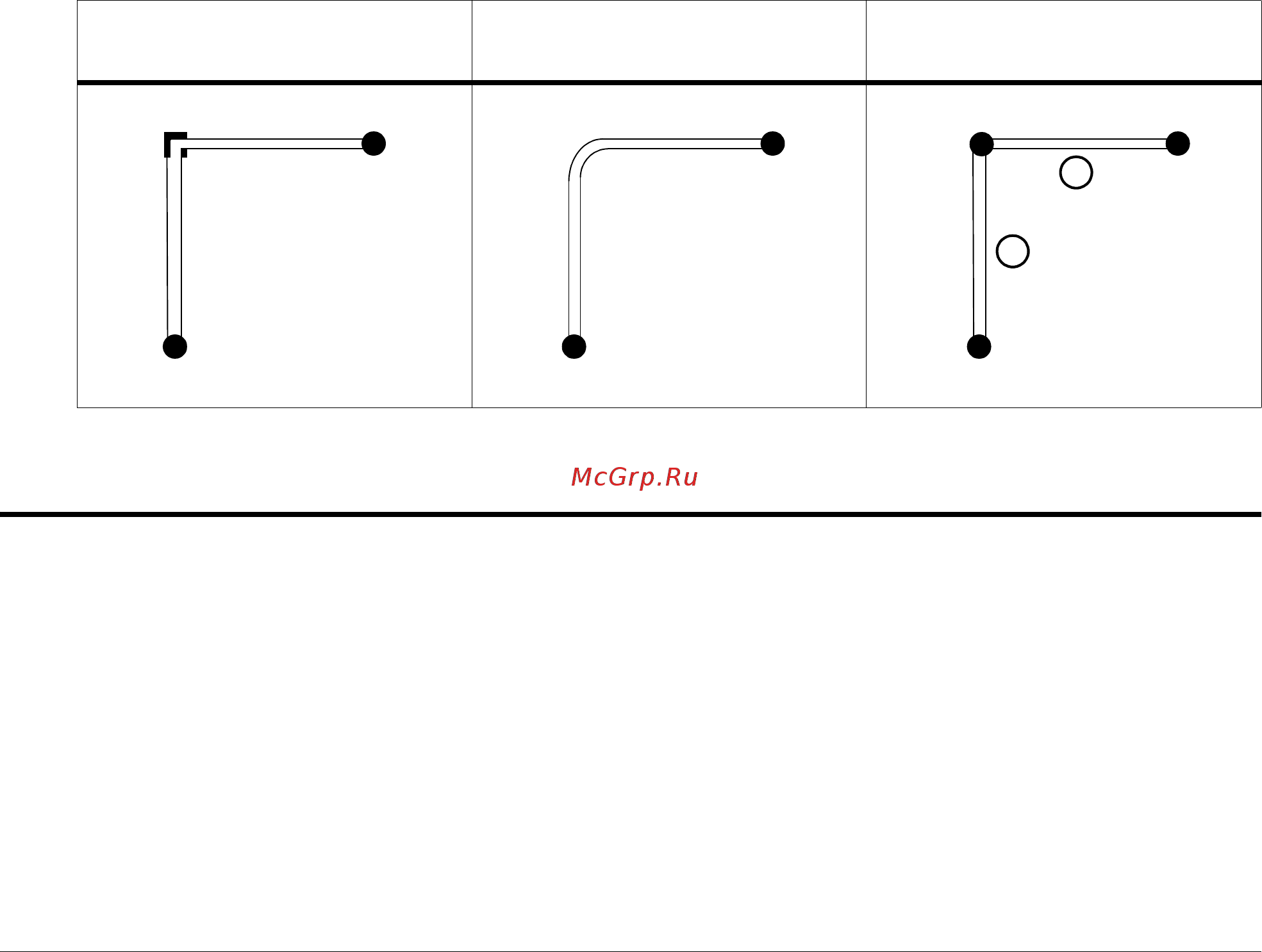

Показанный ниже метод скругленного угла рекомендуется для большинства
конфигураций стола и ЧПУ. При использовании этого метода не требуется
полностью останавливать резак на углу.
Если необходимо получить более точный угол 90°, можно попробовать 2-шаговый
метод, который показан ниже. Однако при использовании этого метода в точках
«запуска» и «останова» остаются углубления.
Рекомендации по поиску и устранению проблем маркировки
На ширину, глубину и качество маркировки влияют следующие факторы:
Технологический газ — сравнение аргона и воздуха см. на стр. 124
Тип материала (низкоуглеродистая сталь, нержавеющая сталь или алюминий)
Толщина материала и качество поверхности материала
Выходной ток источника тока системы плазменной резки (в амперах)
Скорость перемещения резака при маркировке/штамповке
Расстояние между резаком и заготовкой
Угол 90° сложно получить на
многих столах
Рекомендуемый метод для
большинства столов/ЧПУ
Альтернативный 2-шаговый
метод
Запуск
Останов
Запуск
Запуск
Останов
1
2
