Эксплуатация
2
46 80924J Руководство оператора Powermax45 XP
Предупредительные выбросы воздуха
При первой попытке зажечь резак после перевода переключателя блокировки резака в
позицию блокировки (желтая метка (X)) с последующим возвратом в позицию «готов к
зажиганию» ( ):

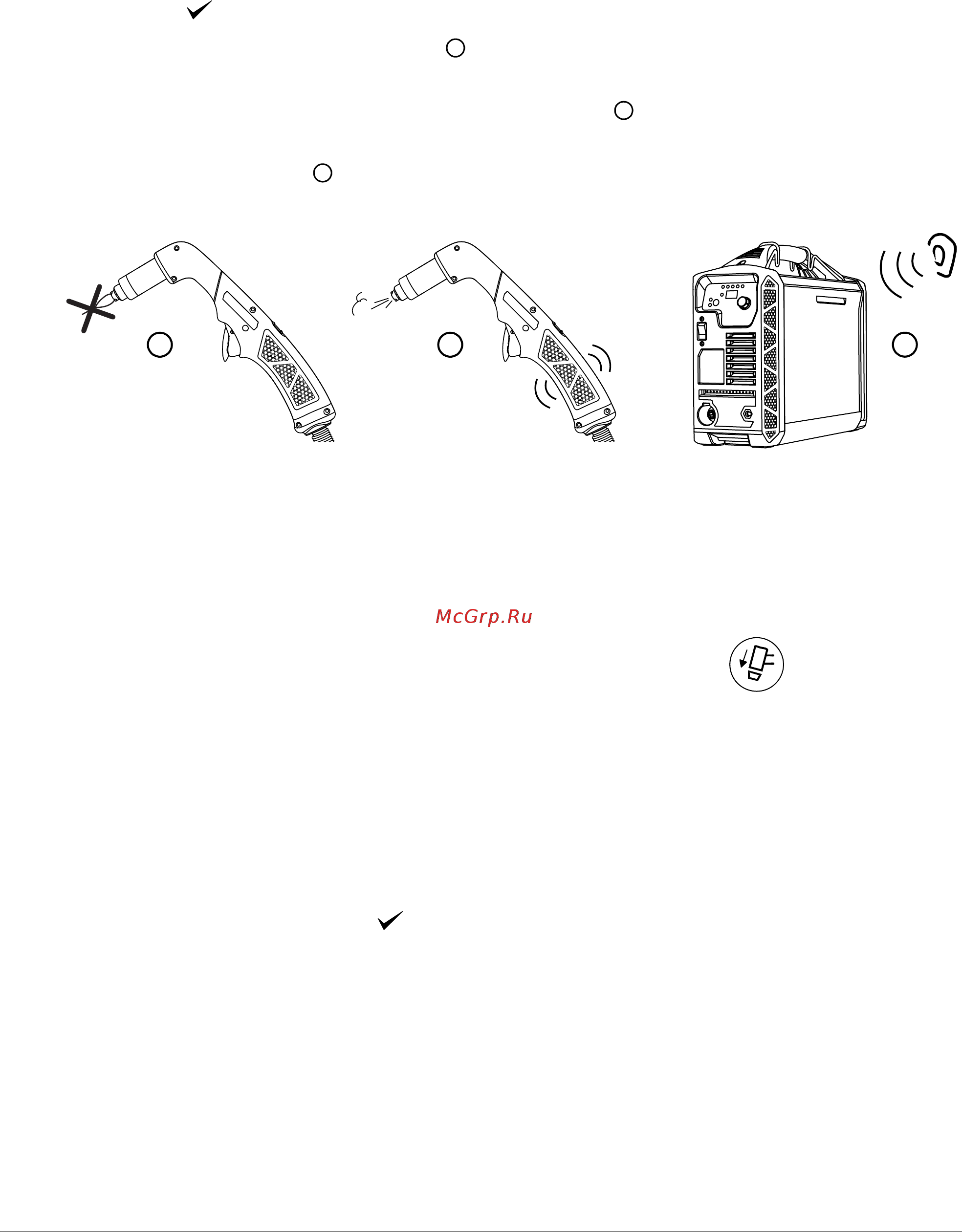

Плазменная дуга не зажигается.
Резак издает несколько выбросов воздуха в быстрой последовательности. При
каждом выбросе воздуха резак слегка вибрирует.
Источник тока издает четко слышный звук сброса давления при каждом выбросе
воздуха из резака.
Такое поведение служит предупреждением. Оно не свидетельствует о сбое. Это служит для
того, чтобы показать, что резак активирован и выполнит зажигание плазменной дуги при
следующем зажигании резака.
Светодиод колпачкового датчика резака на передней
панели будет гореть, если замена расходных деталей или
установка переключателя блокировки резака в положение
блокировки (желтая метка [X]) выполняются при
включенной (ON) подаче питания на источник тока.
Этот светодиод гаснет после того как резак издаст
предупредительные выбросы воздуха.
Для ручных резаков
После перевода переключателя блокировки резака в обозначенное зеленым цветом
положение «готов к зажиганию» ( ):
a. Нажмите выключатель резака 1 раз, чтобы резак выполнил предупредительные
выбросы воздуха.
b. Еще раз нажмите выключатель резака, чтобы зажечь плазменную дугу.
1
2
1 2 3
3
