Эксплуатация
2
Powermax45 XP Руководство оператора 80924J 43

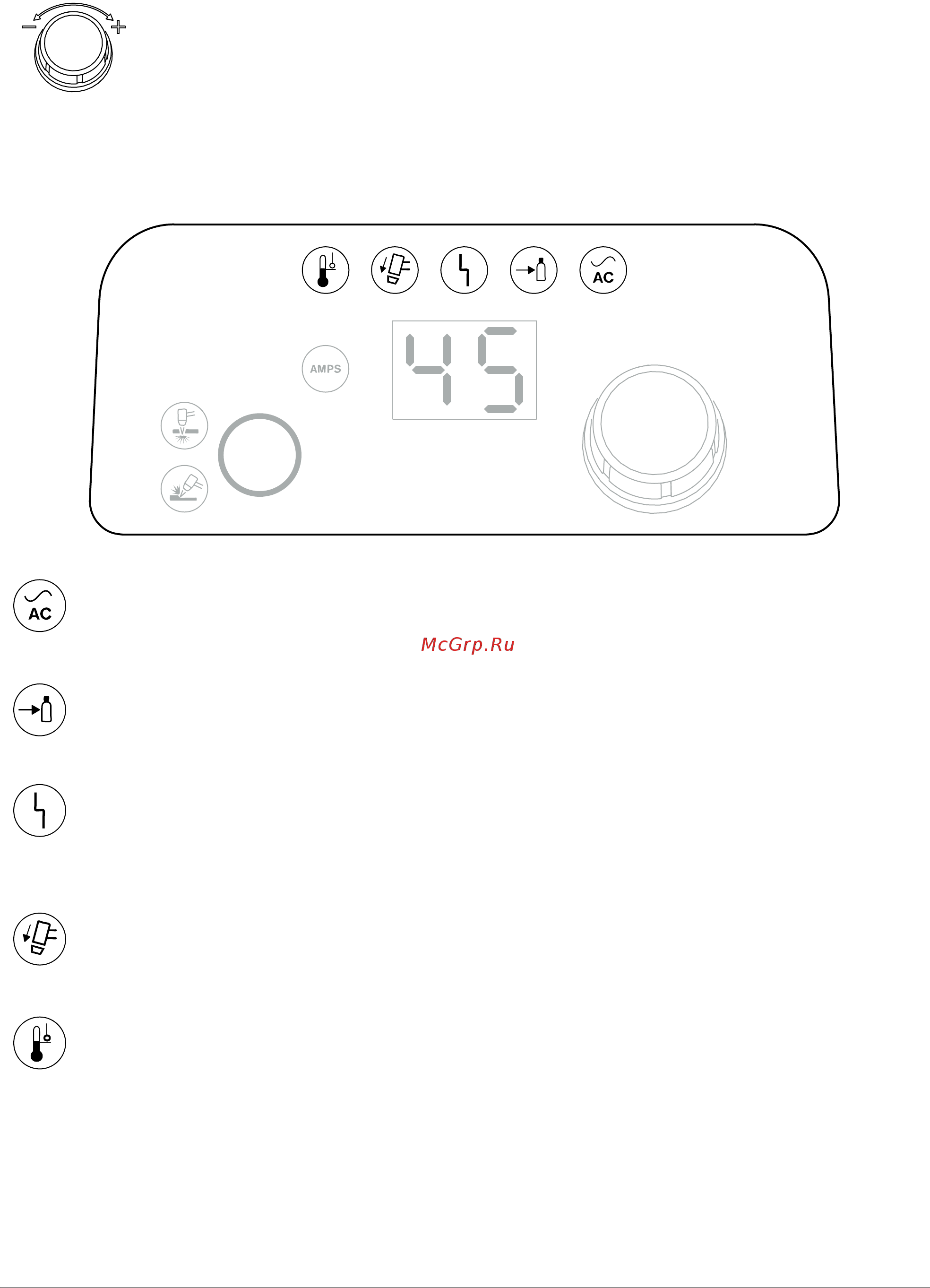

Светодиодные индикаторы
При некоторых состояниях неисправности одновременно могут
гореть или мигать несколько светодиодов. Информацию об этих
состояниях неисправности, а также о том, как их устранить, см.
в разделе Светодиоды и коды сбоев на странице 157.
Ручка регулировки – Эта ручка регулировки позволяет установить значение
текущего тока в диапазоне от 10 А до 45 А с шагом в 1 единицу.
Кроме того, эту ручку можно использовать для увеличения или уменьшения
давления газа. См. Регулировка давления газа вручную на стр. 57.
Светодиод включения (ON) питания (зеленый) – Если этот светодиод горит, это
означает, что выключатель питания переведен в положение ВКЛ (ON) (I)
исистема готова к резке.
Светодиод давления газа (желтый) – Если этот светодиод горит, это означает, что
входное давление газа слишком низкое или отсутствует подвод входящего газа.
Светодиод сбоя системы (желтый) – Если этот светодиод сбоя горит, это означает,
что в работе источника тока произошел сбой. Когда этот светодиод горит, то во
многих случаях на 2-разрядном дисплее также мигает код сбоя. См. Светодиоды и
коды сбоев на стр. 157.
Светодиод колпачкового датчика резака (желтый) – Если этот светодиод горит, это
означает, что расходные детали плохо закреплены, неправильно установлены или
отсутствуют.
Светодиод температуры (желтый) – Если этот светодиод горит, это означает, что
температура системы вышла за пределы допустимого рабочего диапазона.
