Профилактическое техническое обслуживание
11
168 80924J Руководство оператора Powermax45 XP

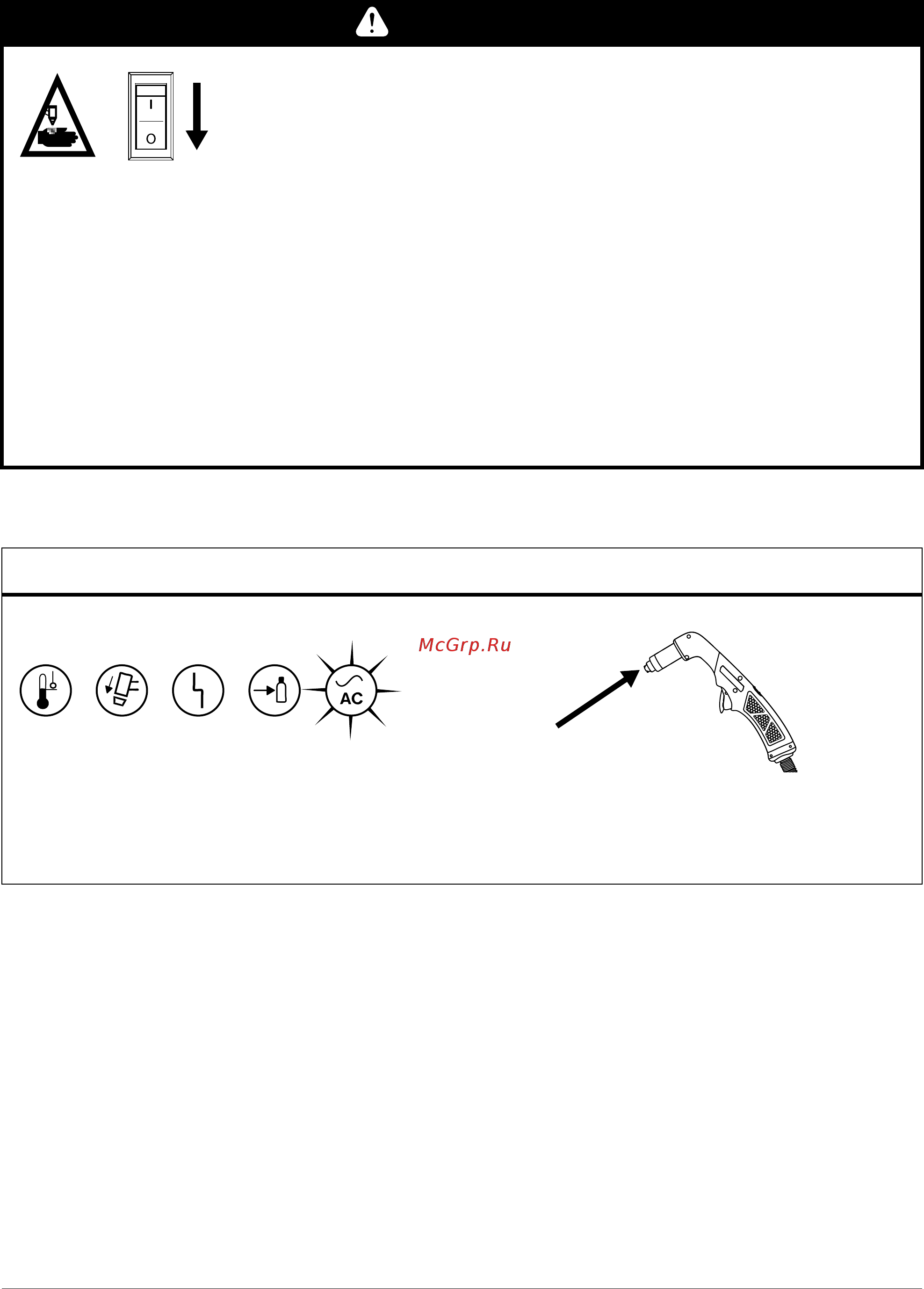

При каждом использовании
БЕРЕГИСЬ!
БЫСТРОДЕЙСТВУЮЩИЕ РЕЗАКИ: ПЛАЗМЕННАЯ ДУГА МОЖЕТ
ВЫЗВАТЬ ТРАВМЫ И ОЖОГИ
Зажигание плазменной дуги выполняется сразу после нажатия на
выключатель резака. Прежде чем приступить к замене расходных
деталей, необходимо выполнить одно из двух указанных ниже
действий. Всякий раз, когда это возможно, выполните первое
действие.
Выключите (OFF) (O) источник тока системы плазменной
резки.
ИЛИ
Переведите переключатель блокировки резака в
обозначенную желтым цветом позицию блокировки (X)
(ближе к проводу резака). Нажмите выключатель резака,
чтобы убедиться в том, что резак не зажигает дугу.
Система Резак
Проверьте светодиоды и устраните
любые неисправные состояния.
См. стр. 157.
Проверьте правильность установки и
износ расходных деталей. См. стр. 171.
