Установка механизированного резака
5
94 80924J Руководство оператора Powermax45 XP
Разборка механизированного резака
Следуйте изложенной ниже процедуре, если необходимо разобрать резак, чтобы направить
его по направляющей стола для резки или другой монтажной системы.
При отсоединении и повторном подсоединении деталей резака не
крутите резак или провод. Сохраняйте ту же ориентацию между
головкой и проводом резака. Изменение положения головки резака
по отношению к проводу резака может привести к повреждениям
проводов резака.
1. Отсоедините резак от источника тока системы плазменной резки.
2. Снимите расходные детали с резака.
3. Положите резак на ровную поверхность левой стороной оболочки вверх.
Левая сторона оболочки — это та ее сторона, в которую вкручены
винты.

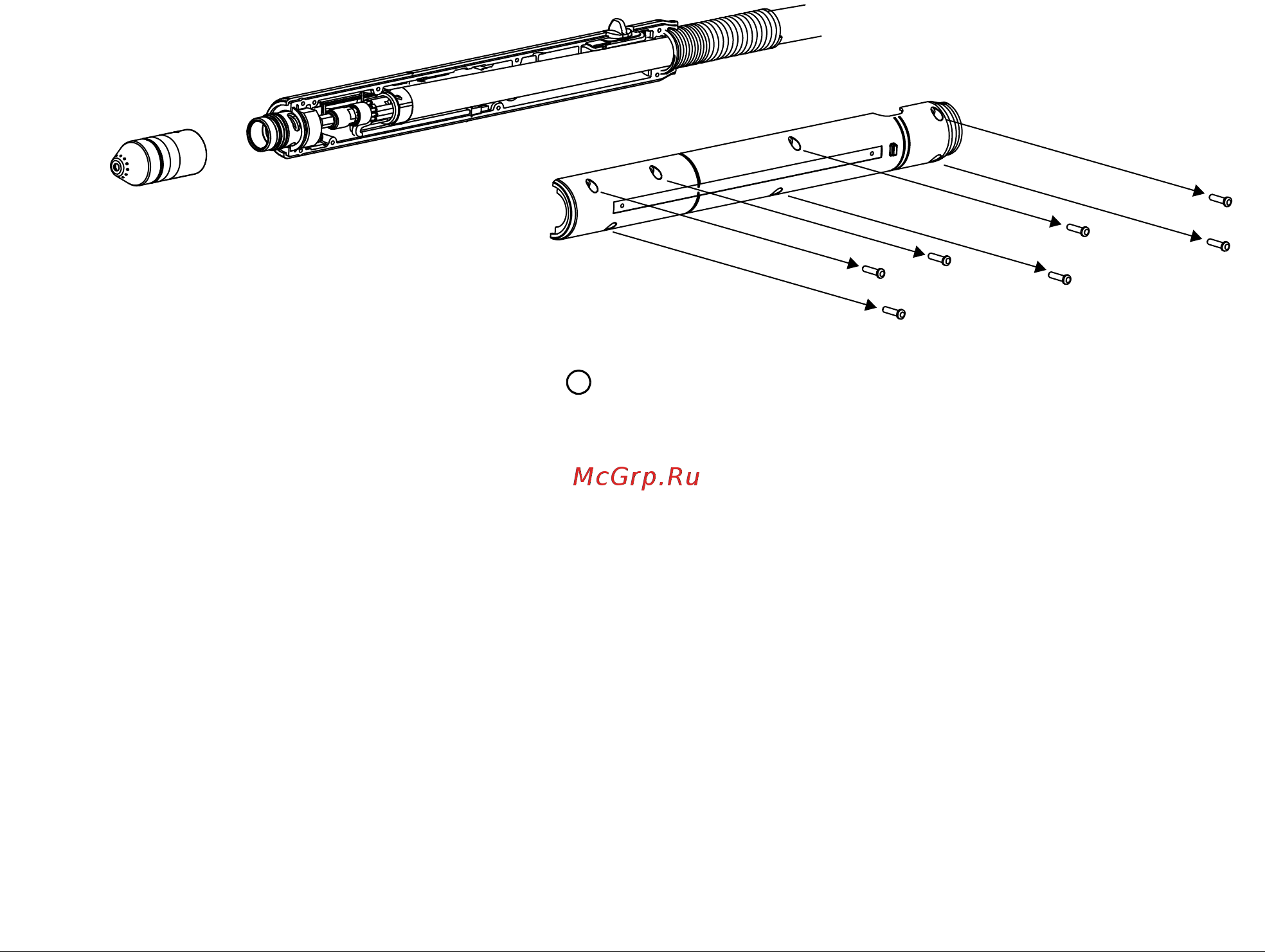

4. Выкрутите 7 винтов из оболочки резака. Отложите винты в сторону.
5. Осторожно подденьте и выньте левую сторону оболочки из резака.
6. Снимите пластмассовый ползунок переключателя блокировки резака и отложите его
в сторону.
1
