Эксплуатация
2
42 80924J Руководство оператора Powermax45 XP

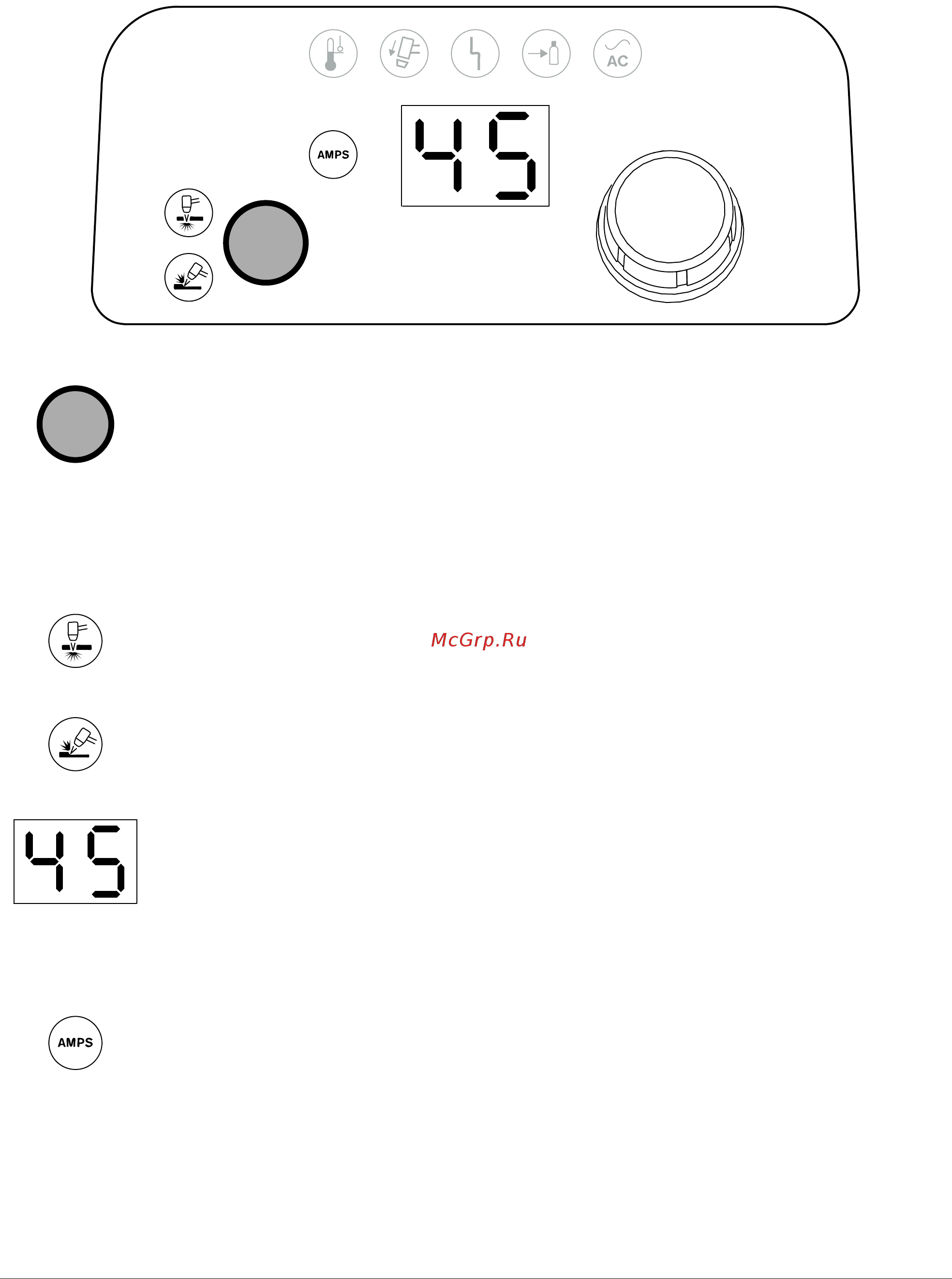

Элементы управления резкой
Кнопка переключения режима – Эта кнопка используется для переключения
системы между режимом резки и режимом строжки/маркировки. Система
автоматически регулирует давление газа в зависимости от следующих
характеристик:
Выбранный режим
Резак, подсоединенный к источнику тока
Длина провода резака
Светодиод режима резки (зеленый) – Если этот светодиод горит, это
означает, что система готова выполнять операции плазменной резки.
Светодиод режима строжки/маркировки (зеленый) – Если этот светодиод
горит, это означает, что система готова выполнять операции плазменной
строжки и маркировки.
2-разрядный дисплей – На этом дисплее отображается выходной ток
(10–45 А) по умолчанию.
Если в системе возникают сбои, на этом дисплее отображается код сбоя.
См. Светодиоды и коды сбоев на стр. 157.
Если давление газа регулируется вручную, оно отображается на этом
дисплее. См. Регулировка давления газа вручную на стр. 57.
Светодиод силы тока (зеленый) – Если этот светодиод горит, это означает,
что на 2-разрядном дисплее отображается текущая сила тока (в амперах).
Когда на 2-разрядном дисплее отображаются другие значения, например
давление газа или код сбоя, то светодиод силы тока не горит.
