Технологические карты резки и маркировки
9
144 80924J Руководство оператора Powermax45 XP

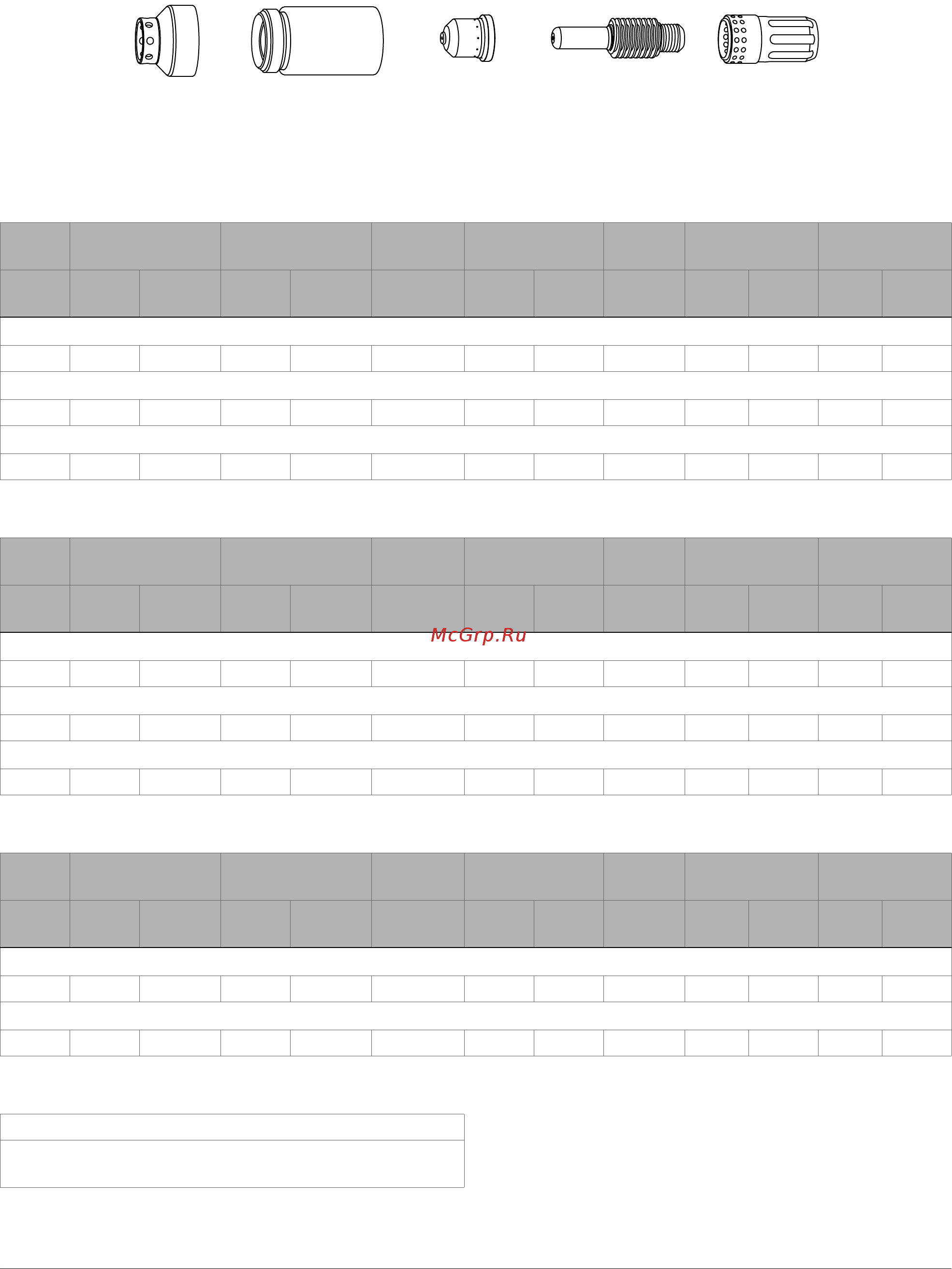

Маркировка и штамповка – Воздух – Экранированные расходные детали
Низкоуглеродистая сталь
Ток
Расстояние между
резаком и изделием
Исходная высота
маркировки
Время
задержки
Скорость раскроя
Дуговое
напряжение
Ширина Глубина
Устр-во мм дюйм мм дюйм секунды мм/мин
дюйм/
мин
В мм дюйм мм дюйм
Слабая маркировка
10 6,4 0.25 6,4 0.25 0 2540 100 134 2,79 0.11 <0,02 <0.001
Сильная маркировка
10 4,6 0.18 4,6 0.18 0 2540 100 111 2,79 0.11 0,09 0.0035
Штамповка
10 6,4 0.25 — — 0,05 — — — 1,98 0.078 0,25 0.01
Нержавеющая сталь
Ток
Расстояние между
резаком и изделием
Исходная высота
маркировки
Время
задержки
Скорость раскроя
Дуговое
напряжение
Ширина Глубина
Устр-во мм дюйм мм дюйм секунды мм/мин
дюйм/
мин
В мм дюйм мм дюйм
Слабая маркировка
10 5,1 0.2 5,1 0.2 0 5080 200 98 2,03 0.08 <0,02 <0.01
Сильная маркировка
10 6,4 0.25 6,4 0.25 0 3175 125 133 2,54 0.1 0,08 0.003
Штамповка
10 6,4 0.25 — — 0,05 — — — 2,03 0.08 0,23 0.009
Алюминий
Ток
Расстояние между
резаком и изделием
Исходная высота
маркировки
Время
задержки
Скорость раскроя
Дуговое
напряжение
Ширина Глубина
Устр-во мм дюйм мм дюйм секунды мм/мин
дюйм/
мин
В мм дюйм мм дюйм
Маркировка
11 2,5 0.1 5,1 0.2 0 5080 200 98 0,89 0.035 <0,02 <0.001
Штамповка
10 3,2 0.125 — — 0,1 — — — 0,89 0.035 0,09 0.0035
Скорость потока газа – ст. л/мин
137/290 Горячий (подача газа при резке)
141/300
Холодный (подача защитного газа
после гашения дуги)
420542 220854
(220953 для
омического
распознавания)
420415 220857220842
