Строжка ручным и механизированным резаком
4
Powermax45 XP Руководство оператора 80924J 77
Прецизионная строжка
Используйте расходные детали для прецизионной строжки.
Установите для выходного тока значение в диапазоне от 10 А до 25 А.
Строжка с более высокой силой тока (26–45 А) может привести к сокращению
срока службы сопла.

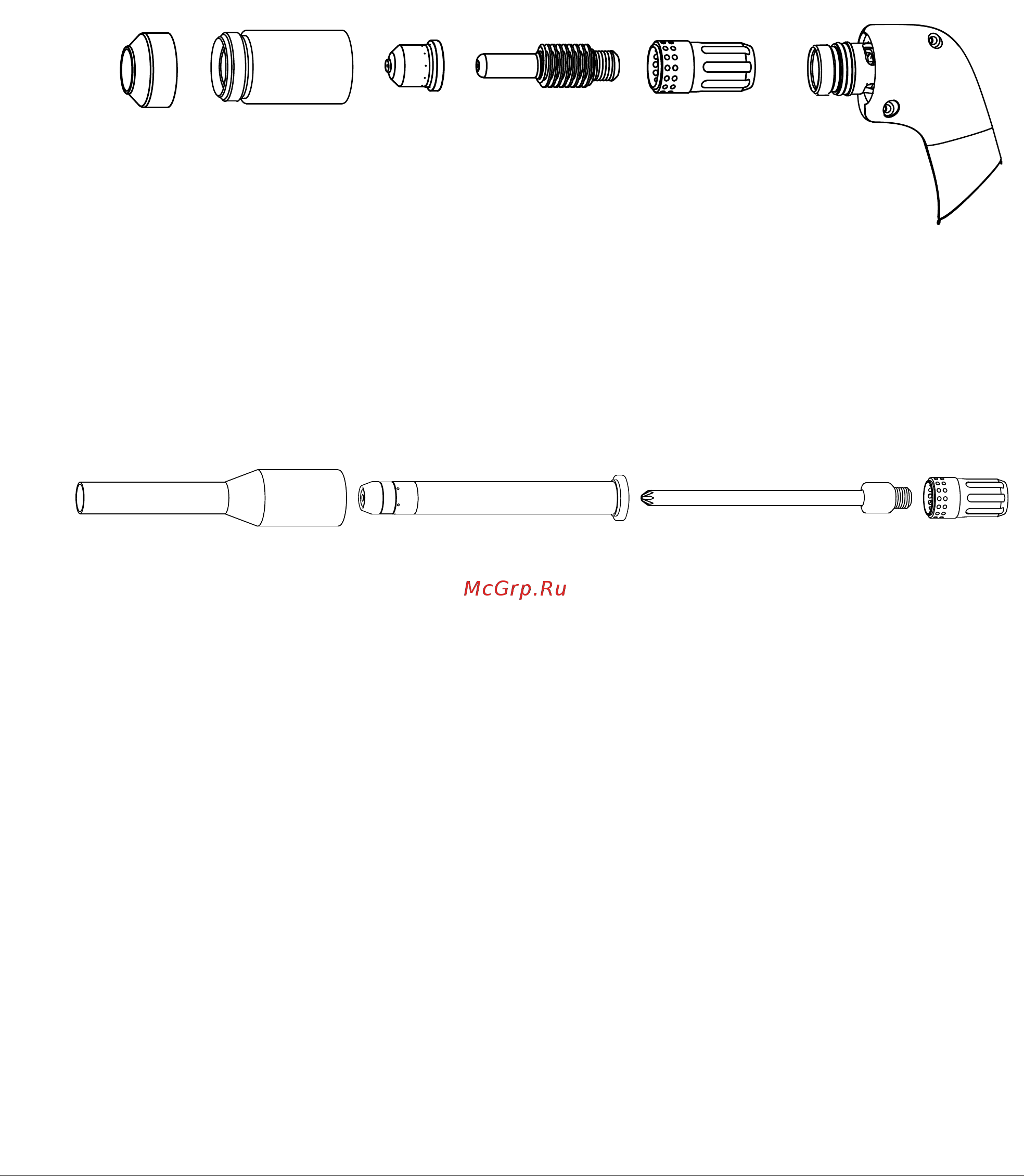

Расходные детали для прецизионной строжки (10–25 А)
Специальные расходные детали
Расходные детали для строжки HyAccess
Расходные детали HyAccess расширены примерно на 7,5 см по сравнению с обычными
деталями экранированной резки. Используйте их с ручным резаком, чтобы обеспечить
лучший обзор и дополнительные возможности при работе в труднодоступных местах.
Также доступны расходные детали для резки HyAccess.
Дополнительную информацию о расходных деталях HyAccess см. в
разделе стр. 65.
Расходные детали HyAccess можно заказать как по отдельности, так и в виде начального
комплекта. При полном износе наконечника сопла замене подлежит все сопло целиком.
Начальный комплект 428446 включает в себя следующие детали:
1 электрод HyAccess
1 сопло HyAccess для строжки
1 кожух HyAccess
220854
Кожух
420415
Сопло
220857
Завихритель
220842
Электрод
420414
Дефлектор
420412
Сопло для строжки
420408
Электрод
220857
Завихритель
420413
Кожух
