Профилактическое техническое обслуживание
11
Powermax45 XP Руководство оператора 80924J 171
Проверка расходных деталей
Самый лучший способ узнать состояние используемых расходных деталей состоит в том,
чтобы периодически проверять качество кромки реза металла. Когда качество начнет
ухудшаться, проверьте расходные детали.
Многие наиболее распространенные проблемы резки можно разрешить, установив в резак
новые расходные детали. См. стр. 47.

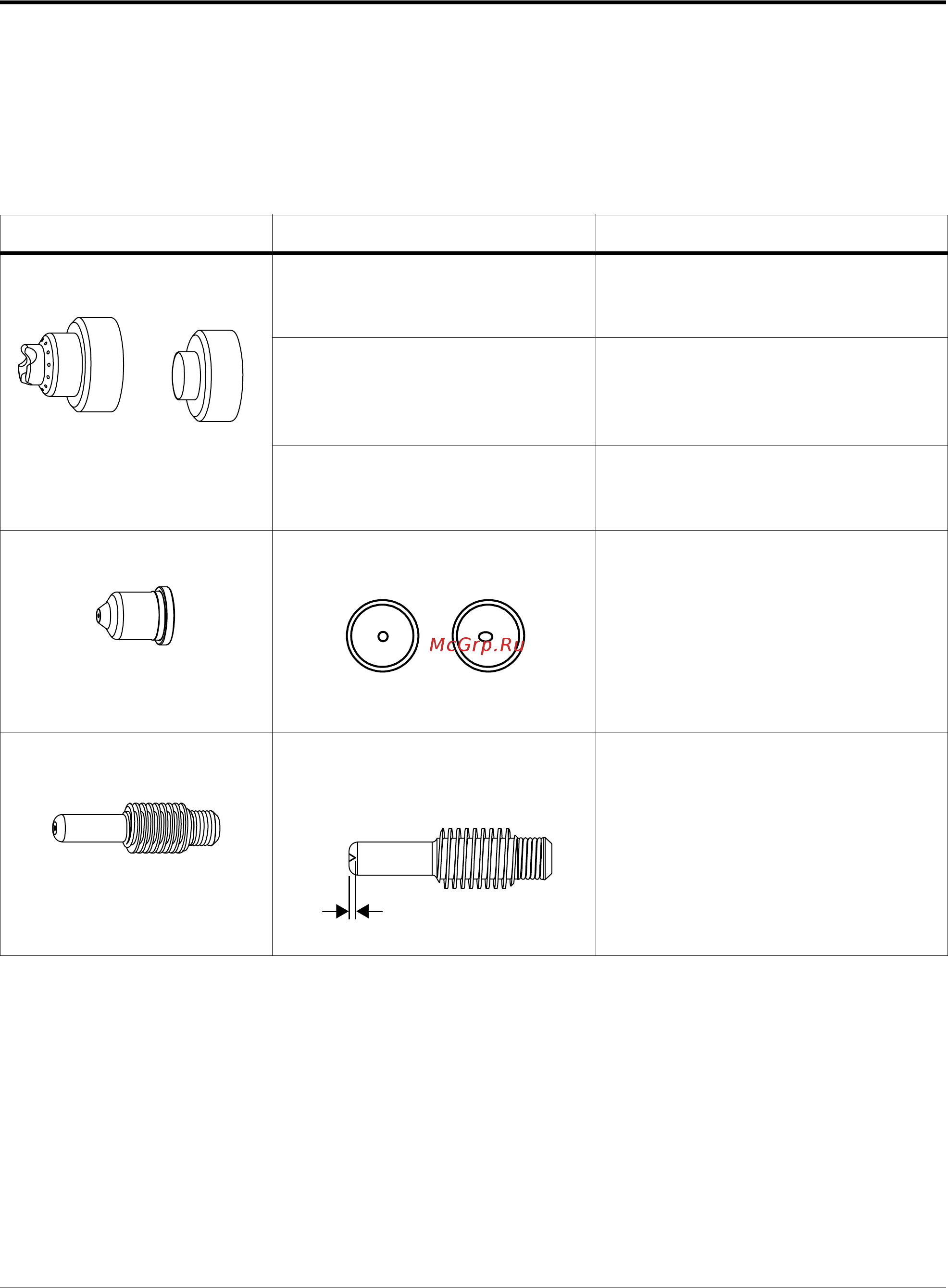

Деталь Объект проверки Действие
Защитный
экран
Дефлектор
Защитный экран: центральное
отверстие должно иметь круглую
форму.
Защитный экран: замените
защитный экран, если отверстие по
центру утратило круглую форму.
Дефлектор: осмотрите края
центрального отверстия на
отсутствие повреждений или
заметного износа.
Дефлектор: замените дефлектор,
если отверстие по центру утратило
круглую форму или изношено.
Зазор между соплом и экраном
или дефлектором — отсутствие
скопившегося мусора.
Снимите защитный экран или
дефлектор и очистите их от всех
загрязнений.
Сопло
Центральное отверстие должно
иметь круглую форму.
Замените сопло, если профиль
центрального отверстия утратил
цилиндрическую форму.
Замените сопло вместе с
электродом.
Электрод
Проверьте центральную
поверхность на износ и глубину
изъязвления.
Замените электрод, если поверхность
сильно изношена или глубина
изъявления превышает 1,6 мм.
Замените сопло вместе с
электродом.
Хорошее
Наблюдается
износ
Максимум 1,6 мм
