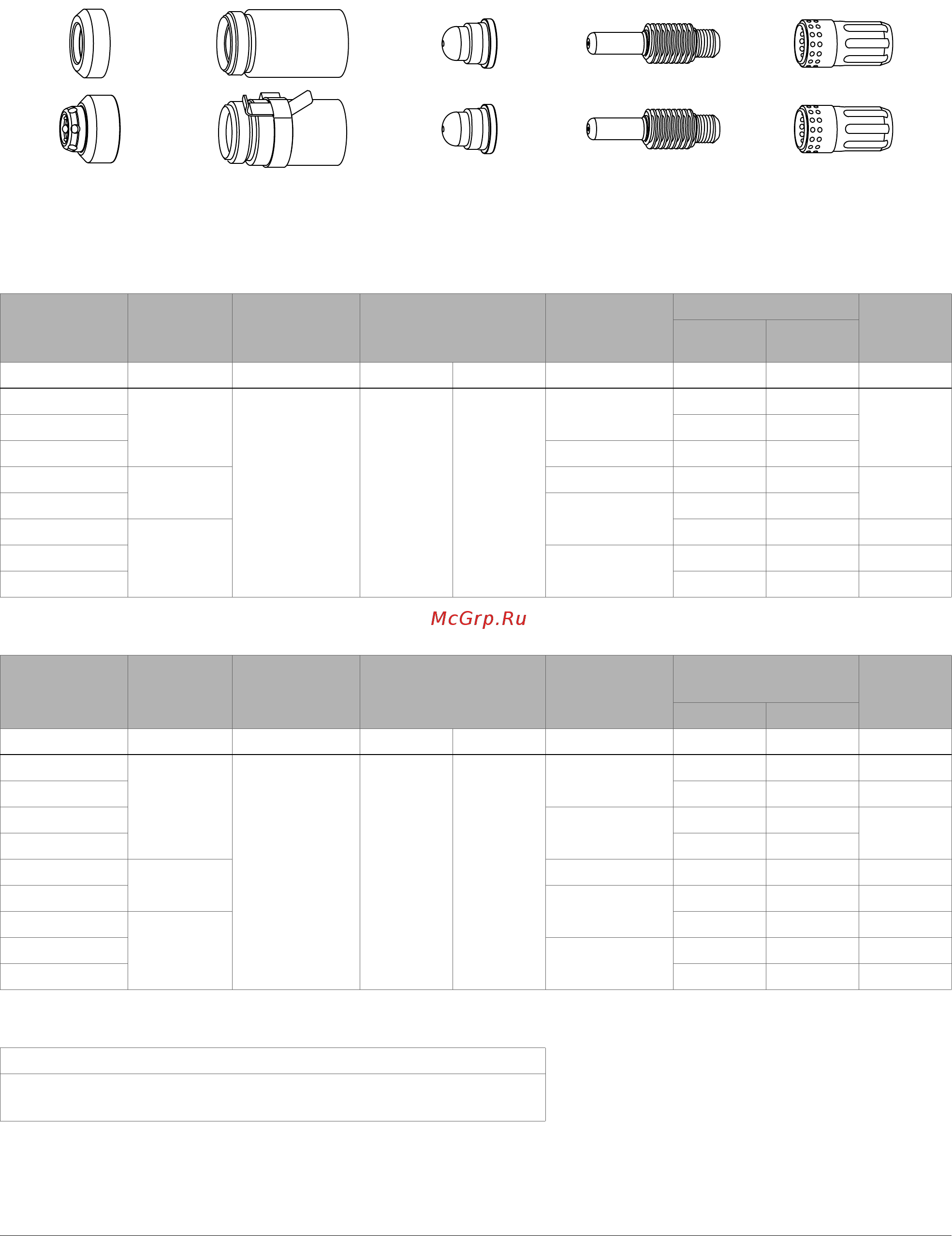

Технологические карты резки и маркировки
9
Powermax45 XP Руководство оператора 80924J 141
Низкоуглеродистая сталь – FineCut для низкой скорости – Воздух – Экранированные
и неэкранированные расходные детали
Метрическая СИ
Толщина
материала
Ток
Расстояние между
резаком и
изделием
Исходная высота прожига
Время
задержки прожига
Рекомендуемая
Ш-на разреза
Ск-сть резки Напряжение
мм A мм мм % секунды мм/мин В мм
0,5
30
1,5 2,25 150
0,0
3800 69
0,60,6 3800 68
0,8 0,1 3800 70
1*
40
0,2 3800 72
0,8
1,5*
0,4
3800 75
2
45
3700 76 0,7
3
0,5
2750 78 1,3
4 1900 78 1,5
Британская СИ
Толщина
материала
Ток
Расстояние между
резаком и
изделием
Исходная высота прожига
Время
задержки прожига
Настройки для достижения
наилучшего качества резки
Ш-на разреза
Ск-сть резки Напряжение
дюймы А дюймы дюймы % секунды дюйм/мин В дюймы
26 GA
30
0.06 0.09 150
0.0
150 70 0.026
24 GA 150 68 0.024
22 GA
0.1
150 70
0.025
20 GA 150 71
18 GA
40
0.2 150 73 0.031
16 GA*
0.4
150 75 0.029
14 GA*
45
150 76 0.027
12 GA
0.5
120 78 0.052
10 GA 95 78 0.051
Скорость потока газа – ст. л/мин
155/330 Горячий (подача газа при резке)
215/460
Холодный (подача защитного газа
после гашения дуги)
* Не является резом без образования окалины.
220955 (дефлектор)
220948 (защитный
экран)
220854
220953 (омический
контакт)
220930 220857220842
