Hypertherm Powermax45 XP [169/192] При каждой замене расходных деталей или еженедельно в зависимости от того что происходит чаще
![Hypertherm Powermax45 XP [169/192] При каждой замене расходных деталей или еженедельно в зависимости от того что происходит чаще](/views2/1249601/page169/bga9.png)
Профилактическое техническое обслуживание
11
Powermax45 XP Руководство оператора 80924J 169
При каждой замене расходных деталей или еженедельно (в зависимости от того, что
происходит чаще)
Резак

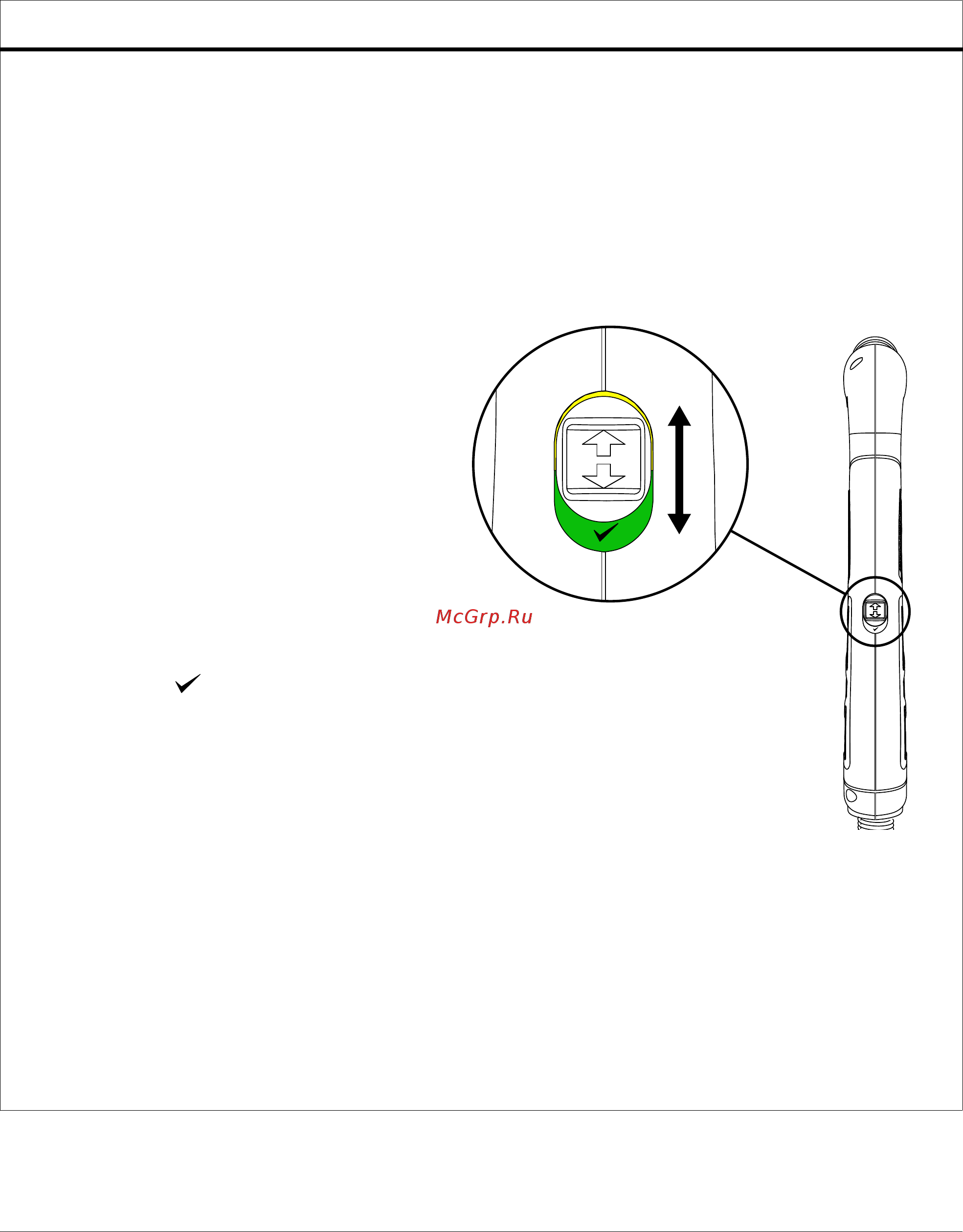

Проверьте переключатель блокировки
резака, чтобы убедиться, что он должным
образом блокирует и разблокирует
резак:
1. При включенном (ON) источнике
тока системы плазменной резки
переведите переключатель
блокировки резака в обозначенную
желтым цветом позицию
блокировки (X).
2. Отведите резак в направлении от
себя и других людей. Нажмите
выключатель резака, чтобы
убедиться в том, что резак не
зажигает дугу. Для
механизированного резака
выполните команду START/STOP
(ПУСК/ОСТАНОВ) на ЧПУ.
3. Переведите переключатель
блокировки резака в обозначенное
зеленым цветом положение «готов к
зажиганию» ( ).
4. Отведите резак в направлении от
себя и других людей. Нажмите
выключатель резака 1 раз. Для
механизированного резака
выполните команду START/STOP
(ПУСК/ОСТАНОВ) на ЧПУ.
Убедитесь, что резак не зажигает
дугу. Вместо этого резак должен
издавать несколько выбросов
воздуха в быстрой
последовательности. См. стр. 46.
Если переключатель блокировки резака
не работает должным образом, замените
его. См. стр. 177.
