Руководство по поиску и устранению неисправностей
10
166 80924J Руководство оператора Powermax45 XP

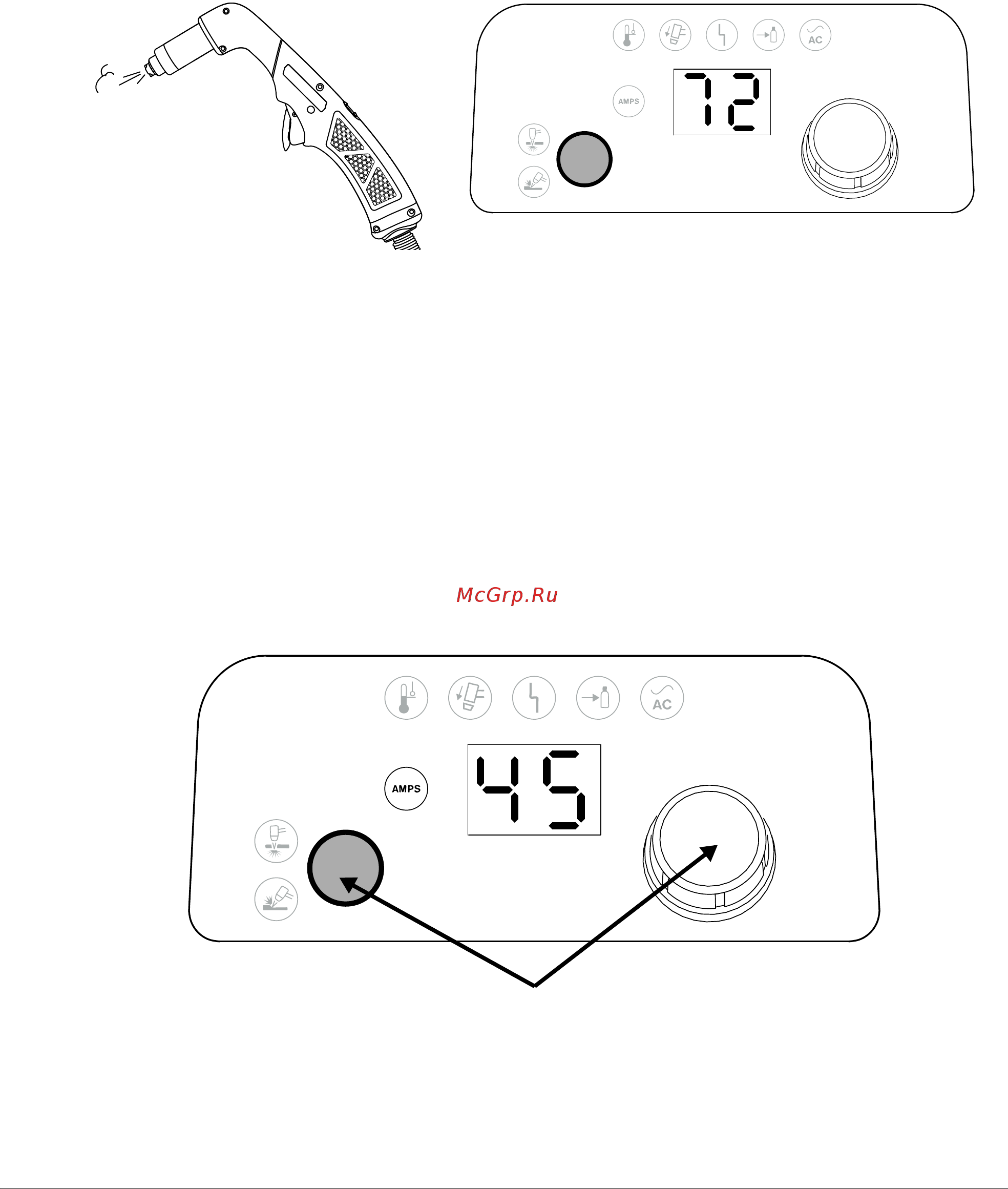

Когда активен режим проверки
Из наконечника резака постоянно исходит поток воздуха.
Фактическое давление газа на выходе выводится на 2-разрядный дисплей
(в фунт/кв.дюйм или барах, см. стр. 59).
Светодиод силы тока остается выключенным.
Выход из режима проверки газа
Чтобы выйти из режима проверки газа, выполните одно из двух указанных ниже действий:
Нажмите кнопку Режим.
Поверните ручку регулировки.
После выхода системы из режима проверки газа:
На 2-разрядном дисплее отображается текущая сила тока (амперы).
Светодиод силы тока горит.
Нажмите кнопку или поверните ручку, чтобы выйти из режима проверки газа.
