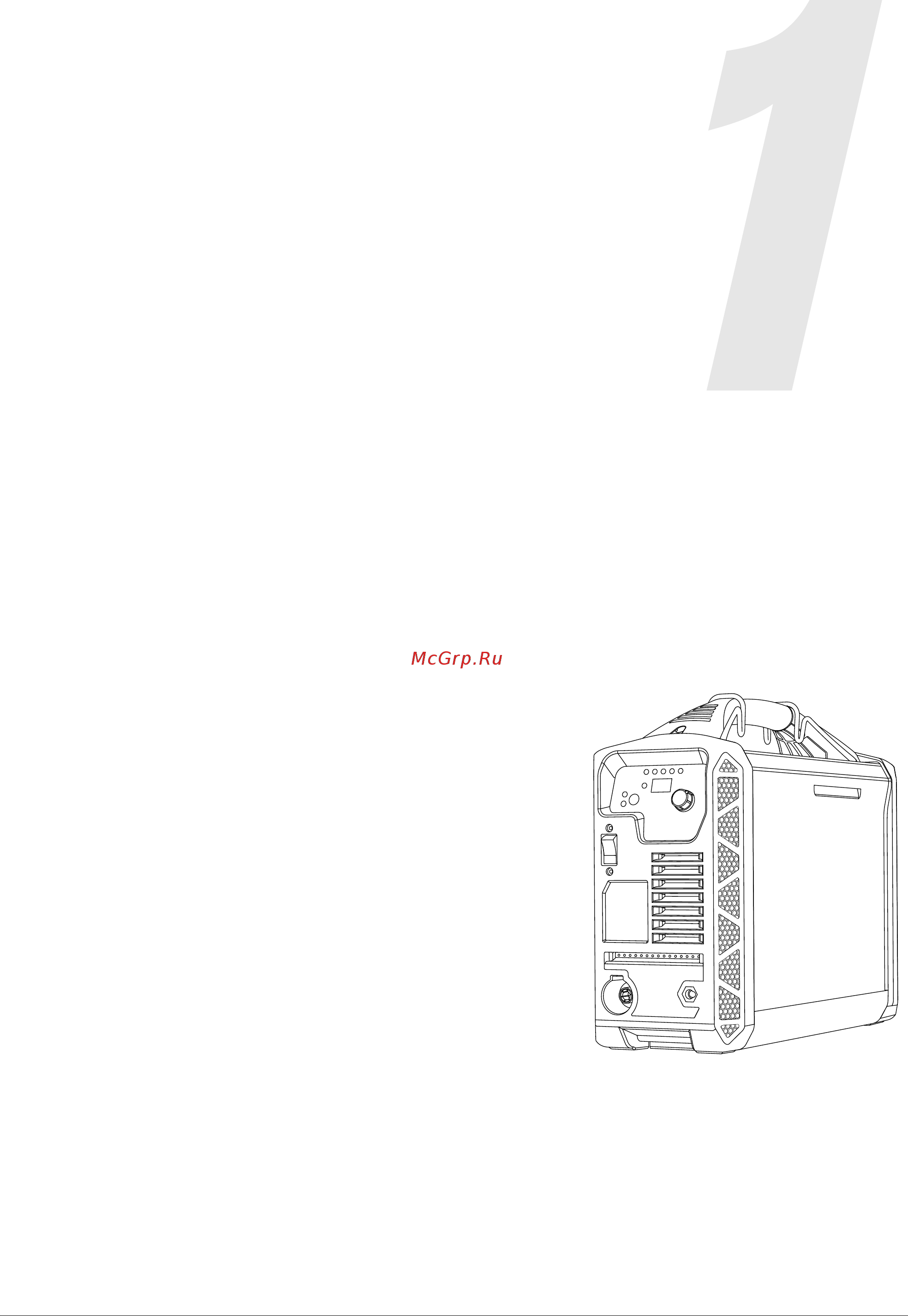

Powermax45 XP Руководство оператора 80924J 19
Установка и настройка
Powermax45 XP — это портативная система плазменной резки на 45 А, которую можно
использовать для целого ряда применений ручной и механизированной резки и строжки.
Данная система имеет функции автоматической регулировки давления газа и напряжения,
которые упрощают настройку и использование, даже если у оператора нет достаточного
опыта применения плазменной резки.
Powermax45 XP позволяет:
Использовать воздух или азот для резки
электропроводящих металлов, например
низкоуглеродистой стали,
нержавеющей стали и алюминия
Резать материалы толщиной до 16 мм
Выполнять прожиг материалов толщиной
до 12 мм
Выполнять отрезную резку материалов
толщиной до 29 мм
Использовать 2 разных процесса строжки
для широкого диапазона применений
строжки: строжка с максимальной
чувствительностью (26–45 А) и
прецизионная строжка (10–25 А)
Выполнять маркировку поверхности
металлов, используя кислород или аргон
Использовать F5 для резки нержавеющей стали
Отключать ручной и механизированный резаки Duramax Lock без выключения (OFF)
источника тока переключателем блокировки резака
