Технологические карты резки и маркировки
9
Powermax45 XP Руководство оператора 80924J 145

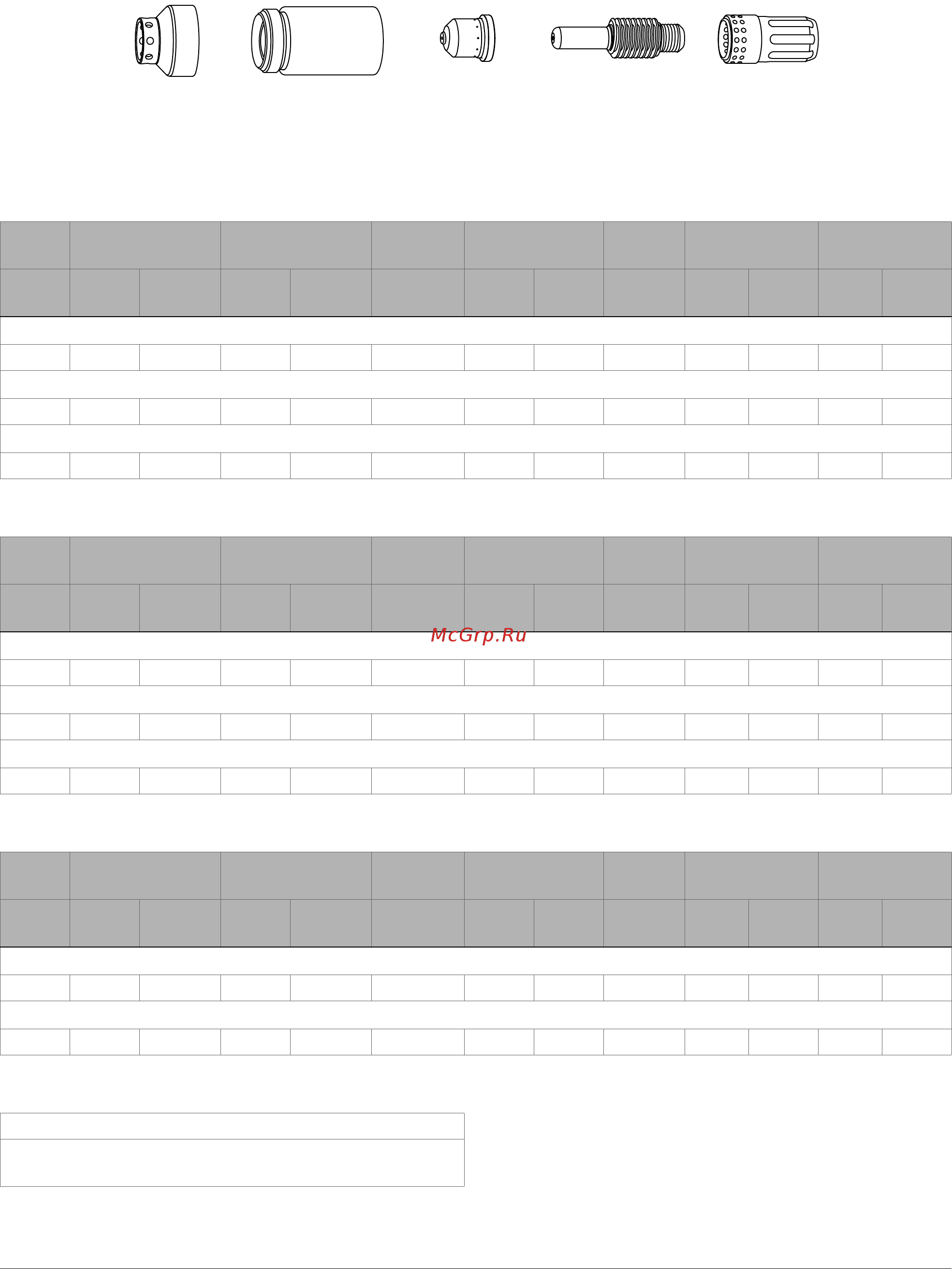

Маркировка и штамповка – Аргон – Экранированные расходные детали
Низкоуглеродистая сталь
Ток
Расстояние между
резаком и изделием
Исходная высота
маркировки
Время
задержки
Скорость раскроя
Дуговое
напряжение
Ширина Глубина
Устр-во мм дюйм мм дюйм секунды мм/мин
дюйм/
мин
В мм дюйм мм дюйм
Слабая маркировка
10 2,0 0.08 2,0 0.08 0 3175 125 44 1,22 0.048 <0,02 <0.001
Сильная маркировка
15 1,5 0.06 1,5 0.06 0 3175 125 44 1,22 0.048 <0,02 <0.001
Штамповка
20 3,2 0.125 — — 0,2 — — — 0,99 0.039 <0,02 <0.001
Нержавеющая сталь
Ток
Расстояние между
резаком и изделием
Исходная высота
маркировки
Время
задержки
Скорость раскроя
Дуговое
напряжение
Ширина Глубина
Устр-во мм дюйм мм дюйм секунды мм/мин
дюйм/
мин
В мм дюйм мм дюйм
Слабая маркировка
12 2,5 0.1 2,5 0.1 0 3175 125 46 1,40 0.055 <0,02 <0.001
Сильная маркировка
15 2,5 0.1 2,5 0.1 0 2540 100 46 2,16 0.085 0,02 0.001
Штамповка
10 3,2 0.125 — — 0,2 — — — 0,94 0.037 0,18 0.007
Алюминий
Ток
Расстояние между
резаком и изделием
Исходная высота
маркировки
Время
задержки
Скорость раскроя
Дуговое
напряжение
Ширина Глубина
Устр-во мм дюйм мм дюйм секунды мм/мин
дюйм/
мин
В мм дюйм мм дюйм
Маркировка
16 0,5 0.02 0,5 0.02 0 4445 175 42 0,63 0.025 <0,02 <0.001
Штамповка
20 0,5 0.02 — — 0,4 — — — 0,66 0.026 0,04 0.0015
Скорость потока газа – ст. л/мин
120/255 Горячий (подача газа при резке)
123/260
Холодный (подача защитного газа
после гашения дуги)
420542 220854
(220953 для
омического
распознавания)
420415 220857220842
