Профилактическое техническое обслуживание
11
170 80924J Руководство оператора Powermax45 XP

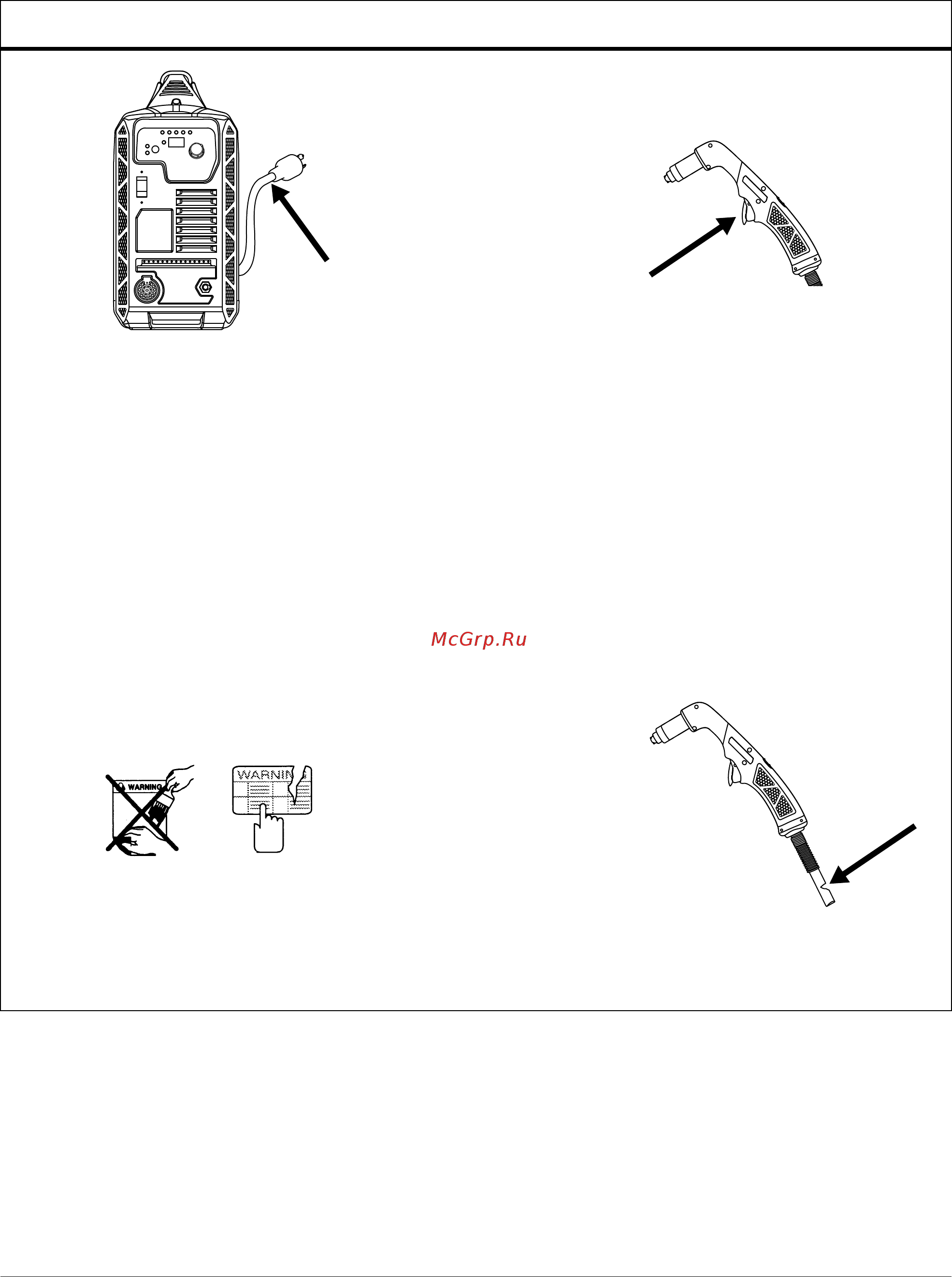

Каждые 3 месяца
Система Резак
Проверьте силовой шнур и вилку.
Замените в случае повреждения.
См. стр. 179.
Ручные резаки: проверьте выключатель
на предмет отсутствия повреждений.
Ручные и механизированные резаки:
проверьте корпус резака на отсутствие
трещин и открытых проводов.
Замените все поврежденные детали.
См. стр. 177.
Замените все поврежденные
информационные таблички. См. стр. 187.
Проверьте провод резака. Замените в
случае повреждения. См. стр. 177.
