Эксплуатация
2
Powermax45 XP Руководство оператора 80924J 59
Изменение единиц измерения давления газ между фунт/кв. дюйм и бар
Модели CSA: давление газа по умолчанию отображается в фунт/кв. дюйм.
Модели CE/CCC: давление газа по умолчанию отображается в барах.
Чтобы изменить отображаемое значение давления газа с фунт/кв. дюйм на бар или с бар на
фунт/кв. дюйм:

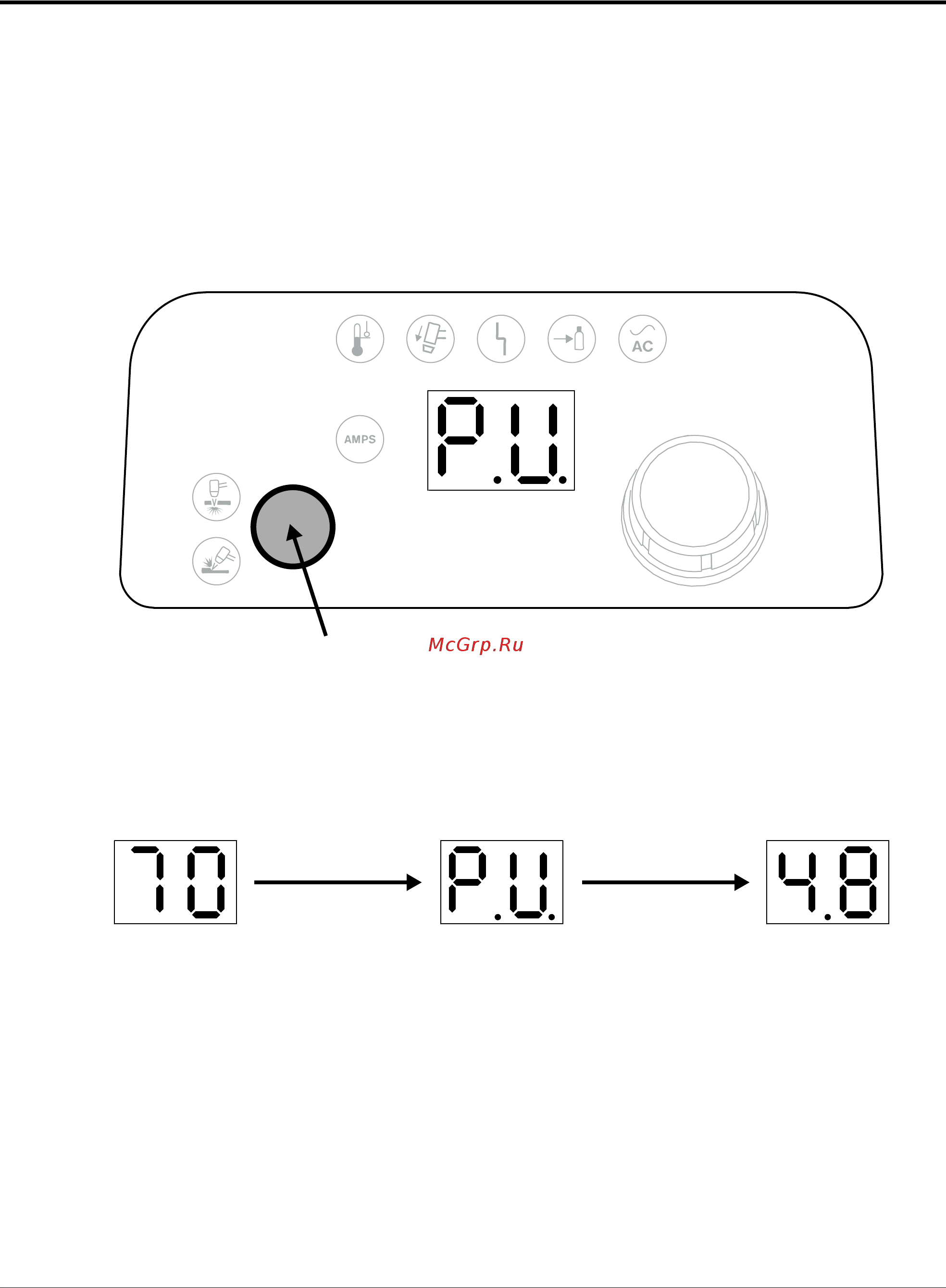

1. Нажмите и удерживайте кнопку Режим на протяжении приблизительно 15 с до тех пор,
пока на 2-разрядном дисплее не появятся буквы P.U.
2. Отпустите кнопку Режим. Теперь система будет отображать давление газа в бар вместо
фунт/кв. дюйм или в фунт/кв. дюйм вместо бар.
Нажмите и удерживайте на протяжении 15 с для переключения между фунт/кв. дюйм и бар.
фунт/кв. дюйм бар
